Удлинители и соединения алюминиевых профилей
40 мм: 454011 для 454012
454001 для 454002
50 мм: 455011 для 455012
455001 для 455002
60 мм: 456011 для 456012
456001 для 456002
Профили можно подрезать под углом и соединять. Угловые коннекторы профилей следует использовать только для соединений под углом 90°. фронтальные зажимные планки могут быть подрезаны и соединены встык. Все алюминиевые профили каркаса должны быть надежно закреплены к подконструкции. Стыки профилей необходимо герметизировать на месте, с помощью надлежащих герметиков. Важно следовать инструкциям по монтажу используемой системы.
Удлинители и соединения алюминиевых профилей
40 мм: 454012 и 454002
к 404051
50 мм: 455012 и 455002
к 405051
60 mm: 456012 и 456002
к 406051
Боковые профили алюминиевого каркаса должны быть вырезаны, как указано на изображении, и должны устанавливаться встык в базовый профиль опоры. Передние зажимные планки должны быть подрезаны, соединены в паз и встык. Все каркасные профили должны крепиться на опорной конструкции. Герметизация профильных соединений происходит непосредственно у заказчика, используя соответствующие герметики. Важно следовать инструкциям по монтажу используемой системы.
Удлинители и соединения алюминиевых профилей
40 mm: от 4440003 до 404051
50 mm: от 4450003 до 405051
60 mm: от 4460003 до 406051
Профиль рамы 44xx003 можно разрезать, как показано на картинке. Он монтируется к основному алюминиевому профилю встык. Передние зажимные планки должны быть подрезаны, соединены в паз и встык. Все каркасные профили должны крепиться на опорной конструкции. Герметизация профильных соединений происходит непосредственно у заказчика, используя соответствующие герметики. Важно следовать инструкциям по монтажу используемой системы.
Удлинители и соединения алюминиевых профилей
40 mm: 410062 A&B + 364161 до 404051
50 mm: 410062 A&B + 2*364161 до 405051
60 mm: 410062 A&B + 3*364161 до 406051
Профиль каркаса 410062 (состоящий из 410062А/410062B и соответствующего номера 360061) должен быть встроен в уровень основного профиля. Внутренний уплотнитель 902902 в данной точке соединения можно использовать. Передние зажимные планки должны быть подрезаны, соединены в паз и встык. Все каркасные профили должны крепиться на опорной конструкции. Герметизация профильных соединений происходит непосредственно у заказчика, используя соответствующие герметики. Важно следовать инструкциям по монтажу используемой системы.
Удлинители и соединения алюминиевых профилей
40 mm: 410062 A и B + 364161 для S 41/45
50 mm: 410062 A и B + 2*364161 для S 41/45
60 mm: 410062 A и B + 3*364161 для S 41/45
Профиль каркаса 410062 (состоящий из 410062А/410062B и соответствующего номера 360061) должен быть встроен в уровень основного профиля. Внутренний уплотнитель 902902 в данной точке соединения можно использовать. Передние зажимные планки должны быть подрезаны, соединены в паз и встык. Все каркасные профили должны крепиться на опорной конструкции. Герметизация профильных соединений происходит непосредственно у заказчика, используя соответствующие герметики. Важно следовать инструкциям по монтажу используемой системы.
Удлинители и соединения алюминиевых профилей
40 мм: 454011/12 и 454001/02
до 4440003
50 мм: 455011/12 и 455001/02
до 4450003
60 мм: 456011/12 и 456001/02
до 4460003
Профиль каркаса 44xx003 следует подрезать, как указано на изображении. Он устанавливается на профиль каркаса путем соединения встык. Передние зажимные планки должны быть подрезаны, соединены в паз и встык. Все каркасные профили должны крепиться на опорной конструкции. Поэтому, герметизация профилей производится заказчиком, непосредственно на месте монтажа, используя соответствующие герметики к данной системе. Необходимо соблюдать установленные инструкции по монтажу конкретной используемой системы.
Удлинители и соединения алюминиевых профилей40 мм: 454011/12 и 454001/02
к 444062
50 мм: 4550011/12 и 455001/02
к 445062
60 мм: 456011/12 и 456001/02
к 446062
Профиль 44хх62 следует подрезать, как показано на изображении. Он крепится встык к основанию профиля. Передние зажимные планки должны быть подрезаны, соединены в паз и встык. Все каркасные профили должны крепиться на опорной конструкции. Поэтому, герметизация профильных соединений выполняется заказчиком, непосредственно на месте монтажа, используя соответствующие герметики к данной системе. Необходимо соблюдать установленные инструкции по монтажу конкретной системы.
Удлинители и соединения алюминиевых профилей
40 мм: 454011/12 и 454001/02
до 444072
50 мм: 455011/12 и 455001/02
к 445072
60 мм: 456011/12 и 456001/02
к 446072
Профиль 44xx72 следует подрезать, как показано на изображении. Он предназначен для крепления встык к профилю основания. Передние зажимные планки должны быть подрезаны, соединены в паз и встык. Все каркасные профили должны крепиться на опорной конструкции. Поэтому, герметизация профильных соединений выполняется заказчиком, непосредственно на месте монтажа, используя соответствующие герметики к данной системе. Необходимо соблюдать установленные инструкции по монтажу конкретной системы. Ниже приведены соответствующие профильные разъемы к профильным системам.
Удлинители и соединения алюминиевых профилей
Горизонтальные угловые соединения 40мм/50мм/60мм
Базовый нижний и боковые профили соединяются под углом 45° с помощью среза, как указано на рисунке. Зажимные планки также должны быть скошены или состыкованы. Все каркасные профили должны крепиться на опорной конструкции. Поэтому, герметизация профильных соединений выполняется заказчиком, непосредственно на месте монтажа, используя соответствующие герметики к данной системе. Необходимо соблюдать установленные инструкции по монтажу конкретной системы.
Следует использовать соответствующий профильный соединитель 493002.
Удлинители и соединения алюминиевых профилей
40 mm: 414011 до 414012
414001 до 414002
50 mm: 415011 до 415012
415001 до 415002
Профили следует подрезать и соединять. Угловые соединители профилей следует использовать только для монтажа под углом 90°. Зажимные планки также должны быть скошены или состыкованы.
Все каркасные профили должны крепиться на опорной конструкции. Поэтому, герметизация профильных соединений выполняется заказчиком, непосредственно на месте монтажа, используя соответствующие герметики к данной системе. Необходимо соблюдать установленные инструкции по монтажу конкретной системы.
Удлинители и соединения алюминиевых профилей

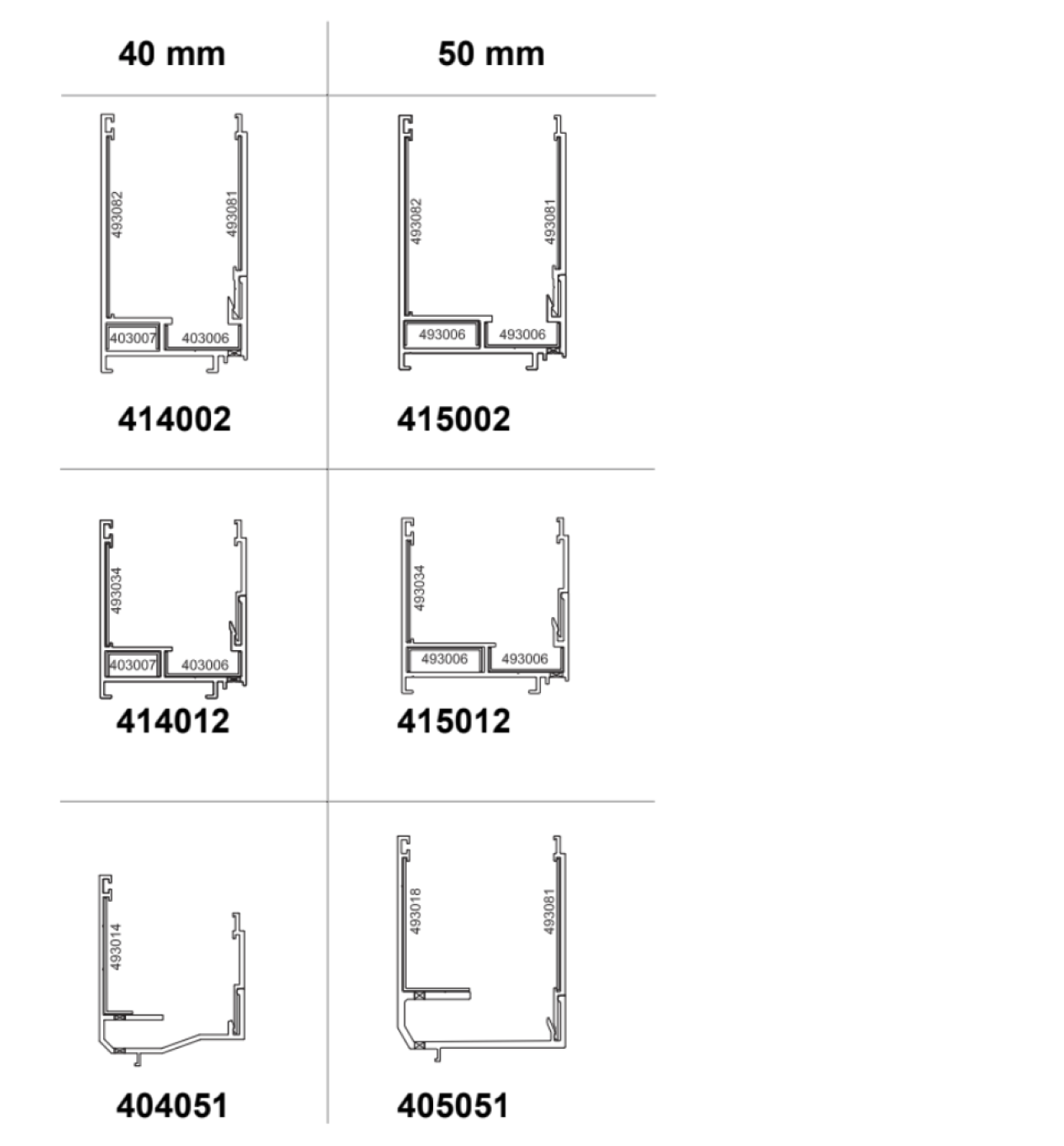

40 мм: 414012 и 414002
к 404051
50 мм: 415012 и 415002
к 405051
Боковые профили каркаса нужно подрезать, как показано на изображении, они предназначены для крепления к основному базовому профилю встык. Зажимные планки также должны быть скошены или состыкованы. Все каркасные профили должны крепиться на опорной конструкции. Поэтому, герметизация профильных соединений выполняется заказчиком, непосредственно на месте монтажа, используя соответствующие герметики к данной системе. Необходимо соблюдать установленные инструкции по монтажу конкретной системы.
Удлинители и соединения алюминиевых профилей
40 mm: 414011/12 та 414001/02
до 4440003
50 mm: 415011/12 та 415001/02
до 4450003
Профиль каркаса 44xx003 следует подрезать, как указано на изображении. Он устанавливается на профиль каркаса путем соединения встык. Зажимные планки также должны быть скошены или состыкованы. Все каркасные профили должны крепиться на опорной конструкции. Поэтому, герметизация профильных соединений выполняется заказчиком, непосредственно на месте монтажа, используя соответствующие герметики к данной системе. Необходимо соблюдать установленные инструкции по монтажу конкретной системы.
Удлинители и соединения алюминиевых профилей
40 мм: 414011/12 и 414001/02
к 444062
50 мм: 415011/12 и 415001/02
к 445062
Профиль каркаса 44хх62 нужно подрезать как показано на изображении и смонтировать с профилем каркаса путем соединения встык. Зажимные планки также должны быть скошены или состыкованы. Все каркасные профили должны крепиться на опорной конструкции. Поэтому, герметизация профильных соединений выполняется заказчиком, непосредственно на месте монтажа, используя соответствующие герметики к данной системе. Необходимо соблюдать установленные инструкции по монтажу конкретной системы.
Удлинители и соединения алюминиевых профилей
40 мм: 414011/12 и 414001/02
до 444072
50 мм: 415011/12 и 415001/02
к 445072
Профиль каркаса 44xx72 следует подрезать, как показано на изображении. Он устанавливается на профиль каркаса путем соединения встык. Зажимные планки также должны быть скошены или состыкованы. Все каркасные профили должны крепиться на опорной конструкции. Поэтому, герметизация профильных соединений выполняется заказчиком, непосредственно на месте монтажа, используя соответствующие герметики к данной системе. Необходимо соблюдать установленные инструкции по монтажу конкретной системы.
Следует использовать соответствующий профильный соединитель 493002.
Удлинители и соединения алюминиевых профилей
40 мм: 414011/12 и 414001/02
к 404062
Профиль каркаса 444062 следует подрезать, как указано на изображении. Он устанавливается на профиль каркаса путем соединения встык. Зажимные планки также должны быть скошены или состыкованы. Все каркасные профили должны крепиться на опорной конструкции. Поэтому, герметизация профильных соединений выполняется заказчиком, непосредственно на месте монтажа, используя соответствующие герметики к данной системе. Необходимо соблюдать установленные инструкции по монтажу конкретной системы.
Удлинители и соединения алюминиевых профилей
40 mm: 404062 до 404051
Профиль каркаса 404062 следует подрезать, как указано на изображении. Он устанавливается на профиль каркаса путем соединения встык. Зажимные планки также должны быть скошены или состыкованы. Все каркасные профили должны крепиться на опорной конструкции. Поэтому, герметизация профильных соединений выполняется заказчиком, непосредственно на месте монтажа, используя соответствующие герметики к данной системе. Необходимо соблюдать установленные инструкции по монтажу конкретной системы.
Удлинители и соединения алюминиевых профилей
40 mm: 420031
