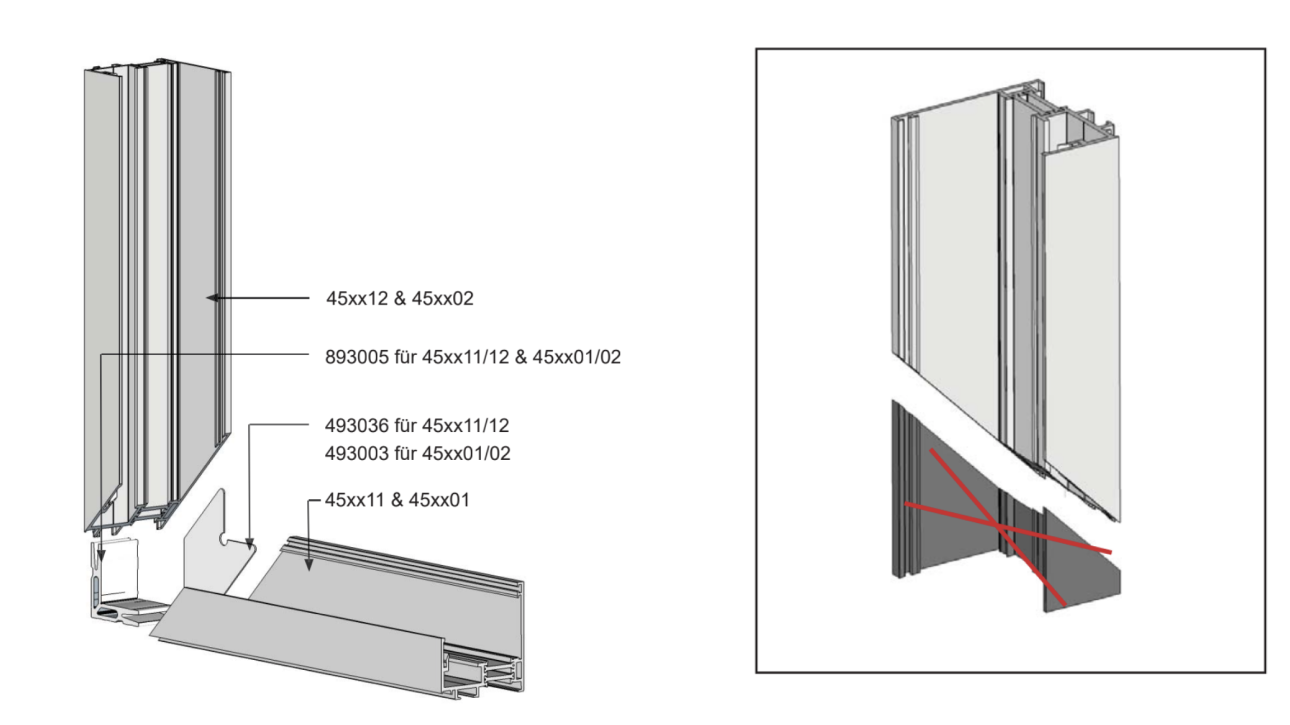

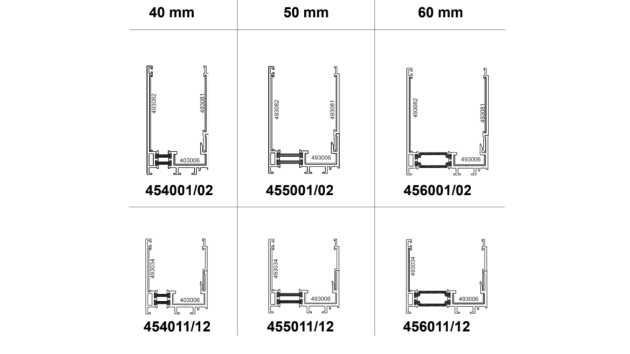

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 454011 для 454012
454001 для 454002
50 mm: 455011 для 455012
455001 для 455002
60 mm: 456011 для 456012
456001 для 456002
Профілі можна підрізати під кутом таі з'єднувати. Кутові конектори профілів слід використовувати тільки для з'єднань під кутом 90°. фронтальні затискні планки можуть бути підрізані та з’єднані встик. Усі алюмінієві профілі каркасу мають надійно кріпитись до підконструкції. Стики профілів необхідно герметизувати на місці, за допомогою належних герметиків. Важливо дотримуватися відповідних інструкцій з монтажу системи, яка використовується.

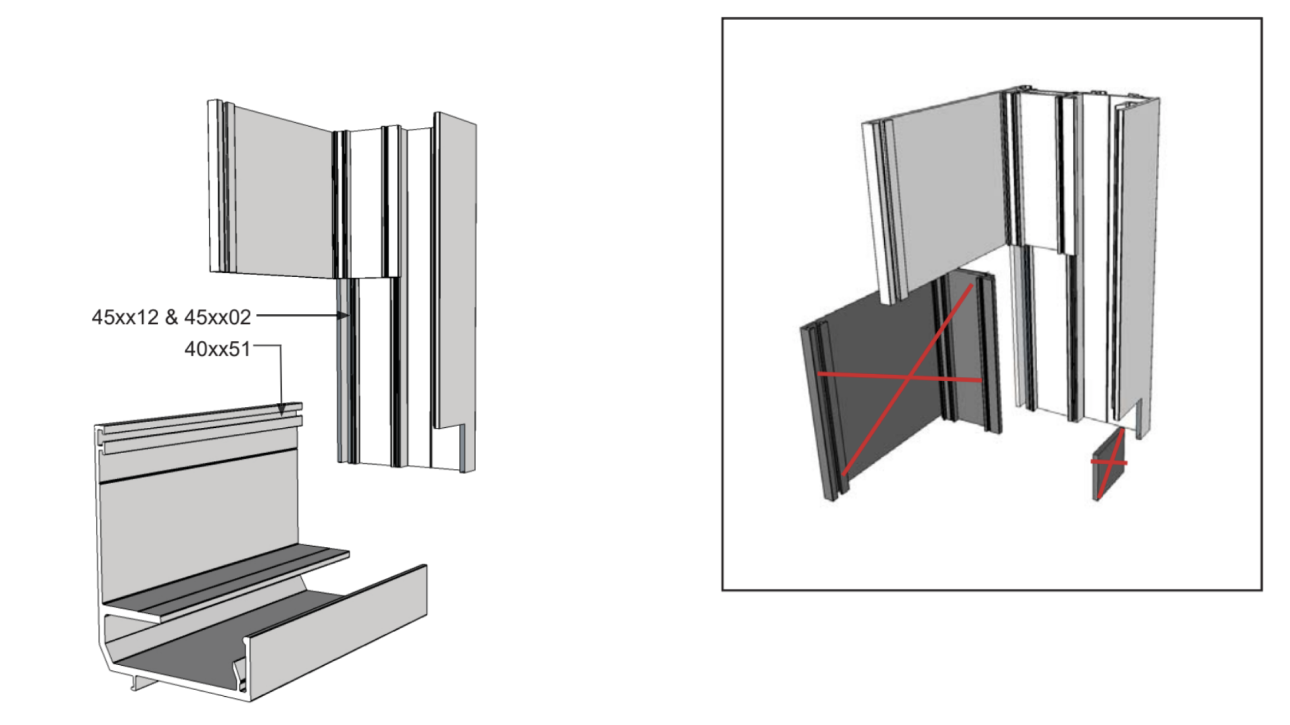

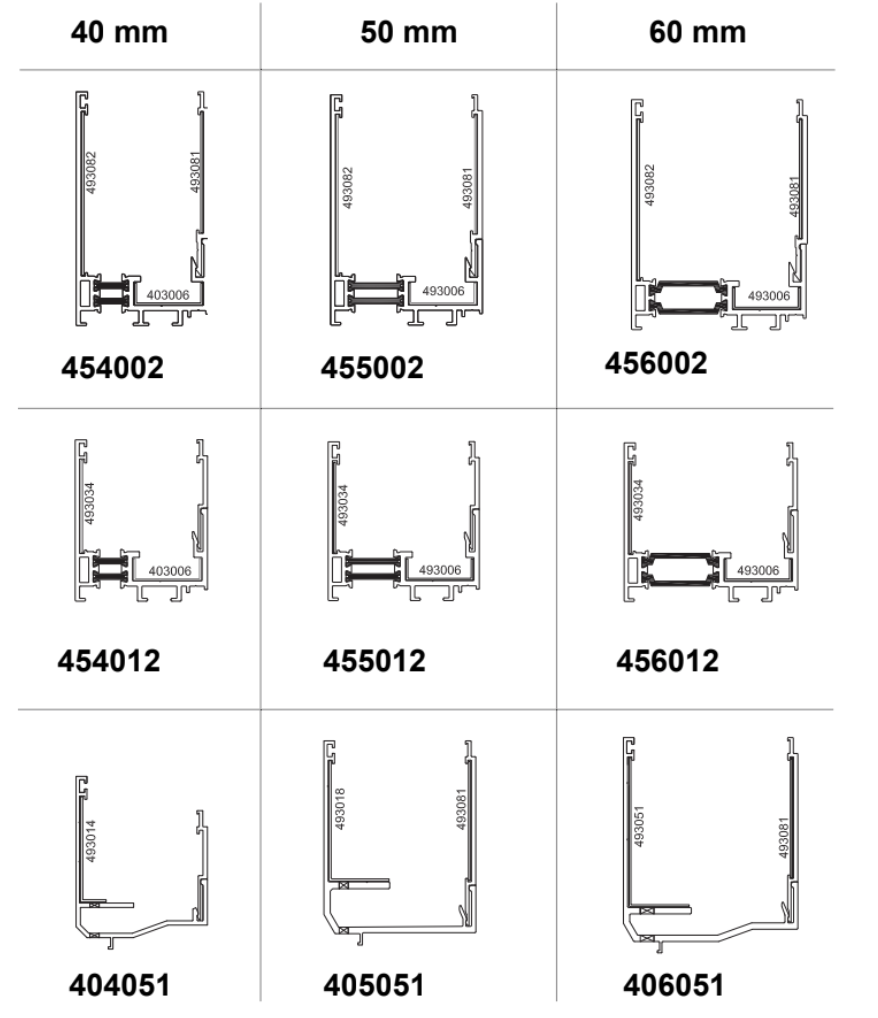

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 454012 та 454002
до 404051
50 mm: 455012 та 455002
до 405051
60 mm: 456012 та 456002
до 406051
Бічні профілі алюмінієвого каркасу мають бути вирізаний, як вказано на зображенні, і повинні встановлюватись встик до базового профілю опори. Фронтальні затискні планки мають бути підрізані, з'єднані в паз та встик. Всі каркасні профілі повинні кріпитись на опорній конструкції. Герметизація профільних з'єднань проходить безпосередньо у замовника, використовуючи відповідні герметики. Важливо дотримуватись відповідних інструкцій з монтажу системи, яка використовується.

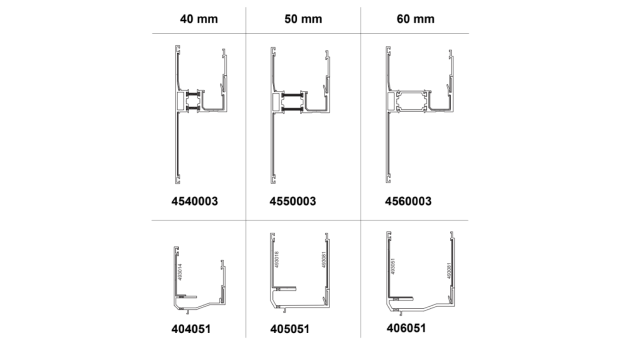

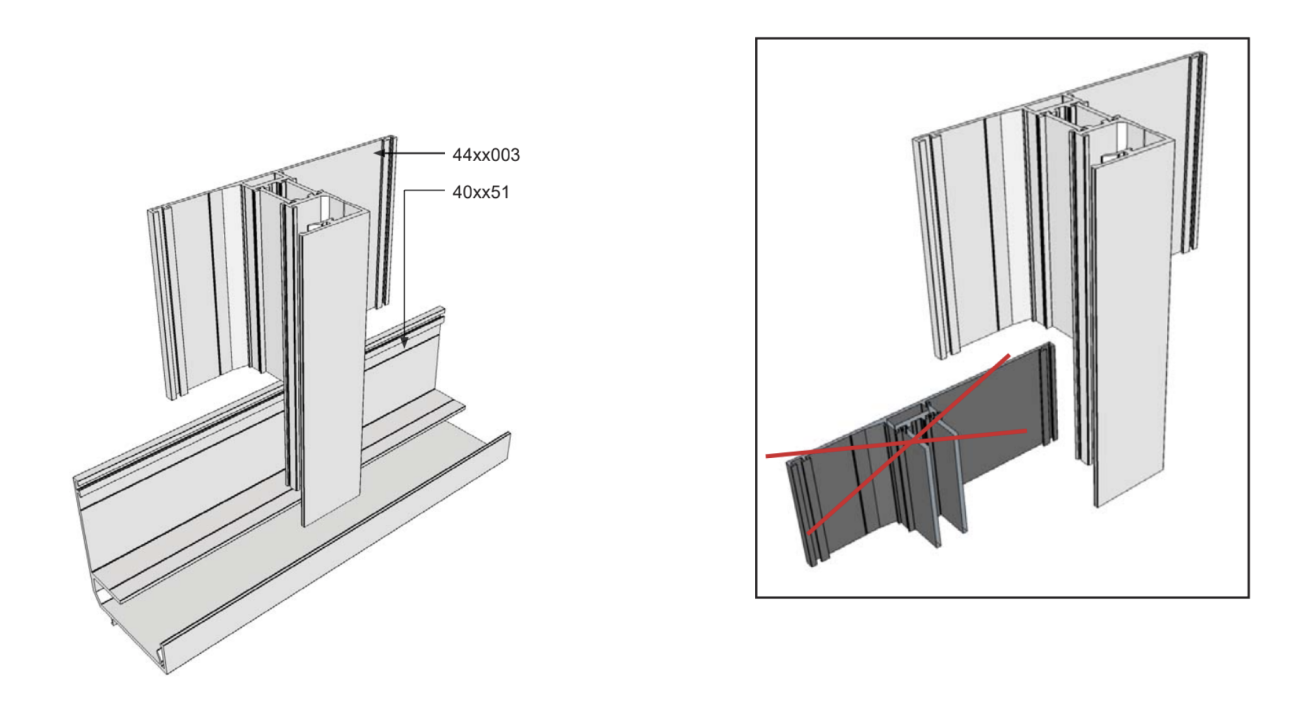

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: від 4440003 до 404051
50 mm: від 4450003 до 405051
60 mm: від 4460003 до 406051
Профіль рами 44xx003 можна розрізати, як показано на зображенні. Він монтується до основного алюмінієвого профілю встик. Фронтальні затискні планки мають бути підрізані, з'єднані в паз та встик. Всі каркасні профілі повинні кріпитись на опорній конструкції. Герметизація профільних з'єднань проходить безпосередньо у замовника, використовуючи відповідні герметики. Важливо дотримуватись відповідних інструкцій з монтажу системи, яка використовується.

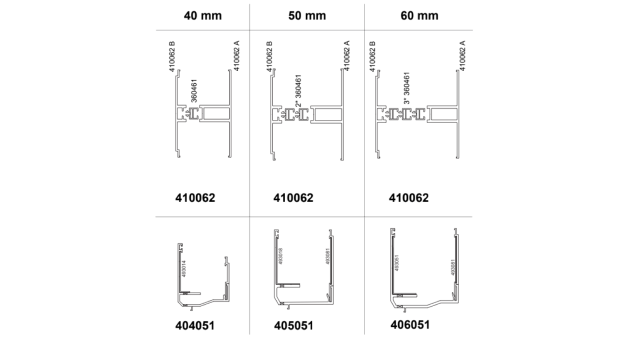

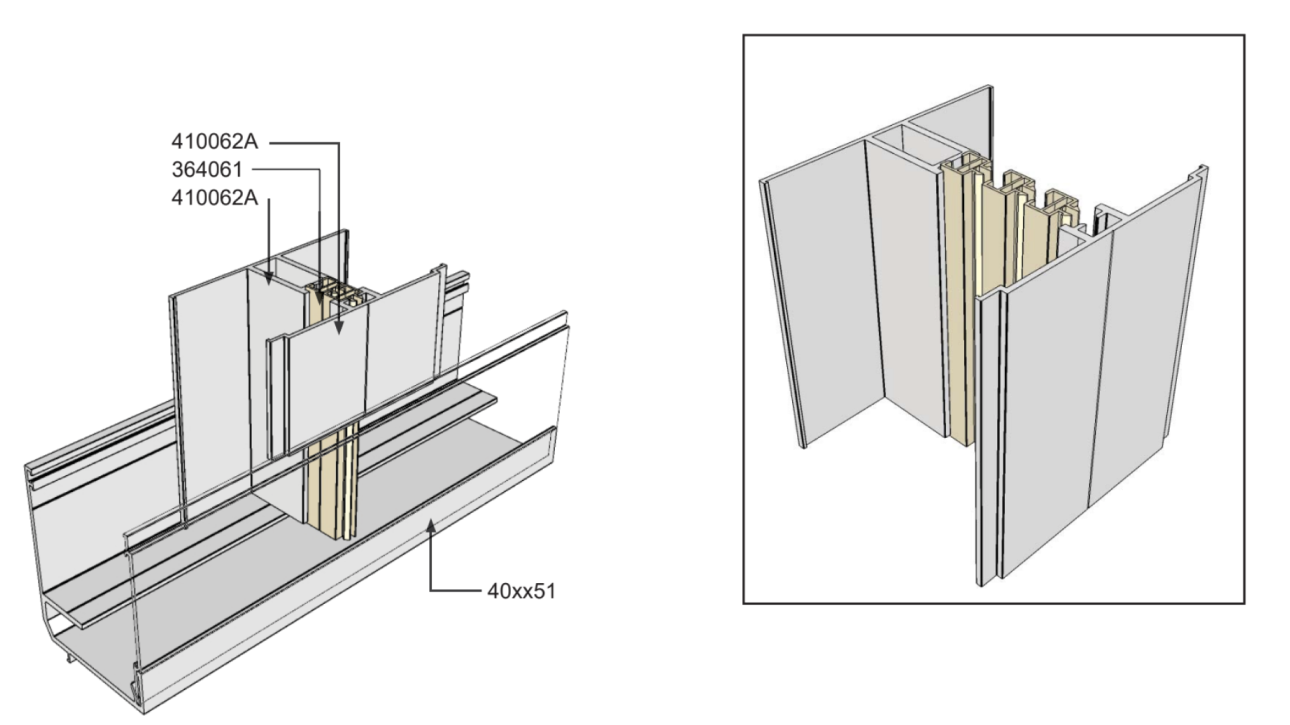

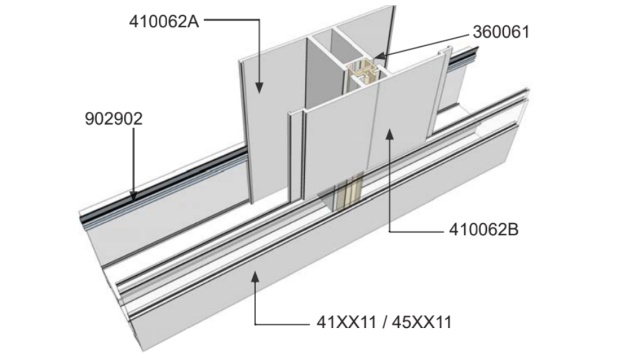

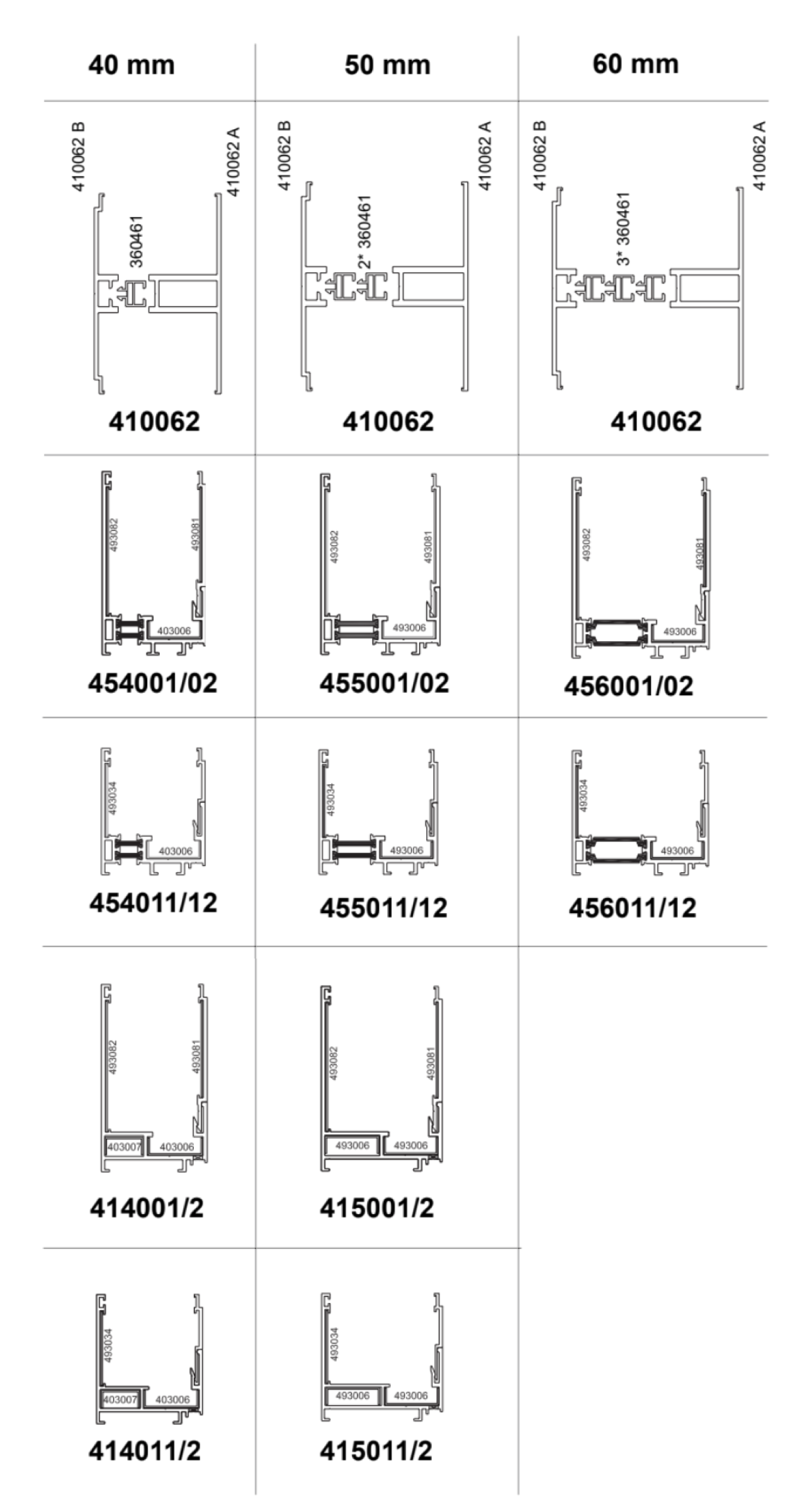

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 410062 A & B + 364161 до 404051
50 mm: 410062 A & B + 2 * 364161 до 405051
60 mm: 410062 A & B + 3 * 364161 до 406051

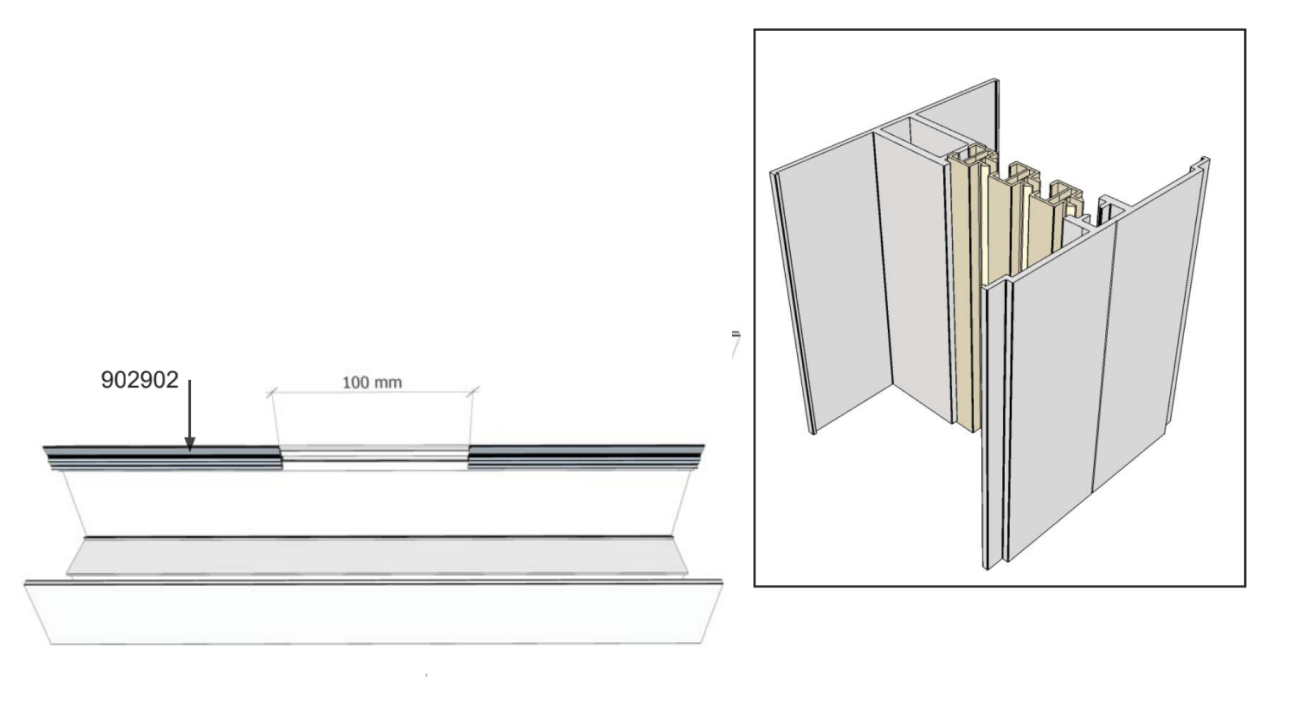

Профіль каркасу 410062 (що складається з 410062А / 410062B і відповідного номера 360061) має бути вмонтований в рівень основного профілю. Внутрішній ущільнювач 902902 в даннії точці з’єднання можна не використовувати. Фронтальні затискні планки мають бути підрізані, з'єднані в паз та встик. Всі каркасні профілі повинні кріпитись на опорній конструкції. Герметизація профільних з'єднань проходить безпосередньо у замовника, використовуючи відповідні герметики. Важливо дотримуватись відповідних інструкцій з монтажу системи, яка використовується.
Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 410062 A та B + 364161 для S 41/45
50 mm: 410062 A та B + 2 * 364161 для S 41/45
60 mm: 410062 A та B + 3 * 364161 для S 41/45
Профіль каркасу 410062 (що складається з 410062А / 410062B і відповідного номера 360061) має бути вмонтований в рівень основного профілю. Внутрішній ущільнювач 902902 в даннії точці з’єднання можна не використовувати. Фронтальні затискні планки мають бути підрізані, з'єднані в паз та встик. Всі каркасні профілі повинні кріпитись на опорній конструкції. Герметизація профільних з'єднань проходить безпосередньо у замовника, використовуючи відповідні герметики. Важливо дотримуватись відповідних інструкцій з монтажу системи, яка використовується.

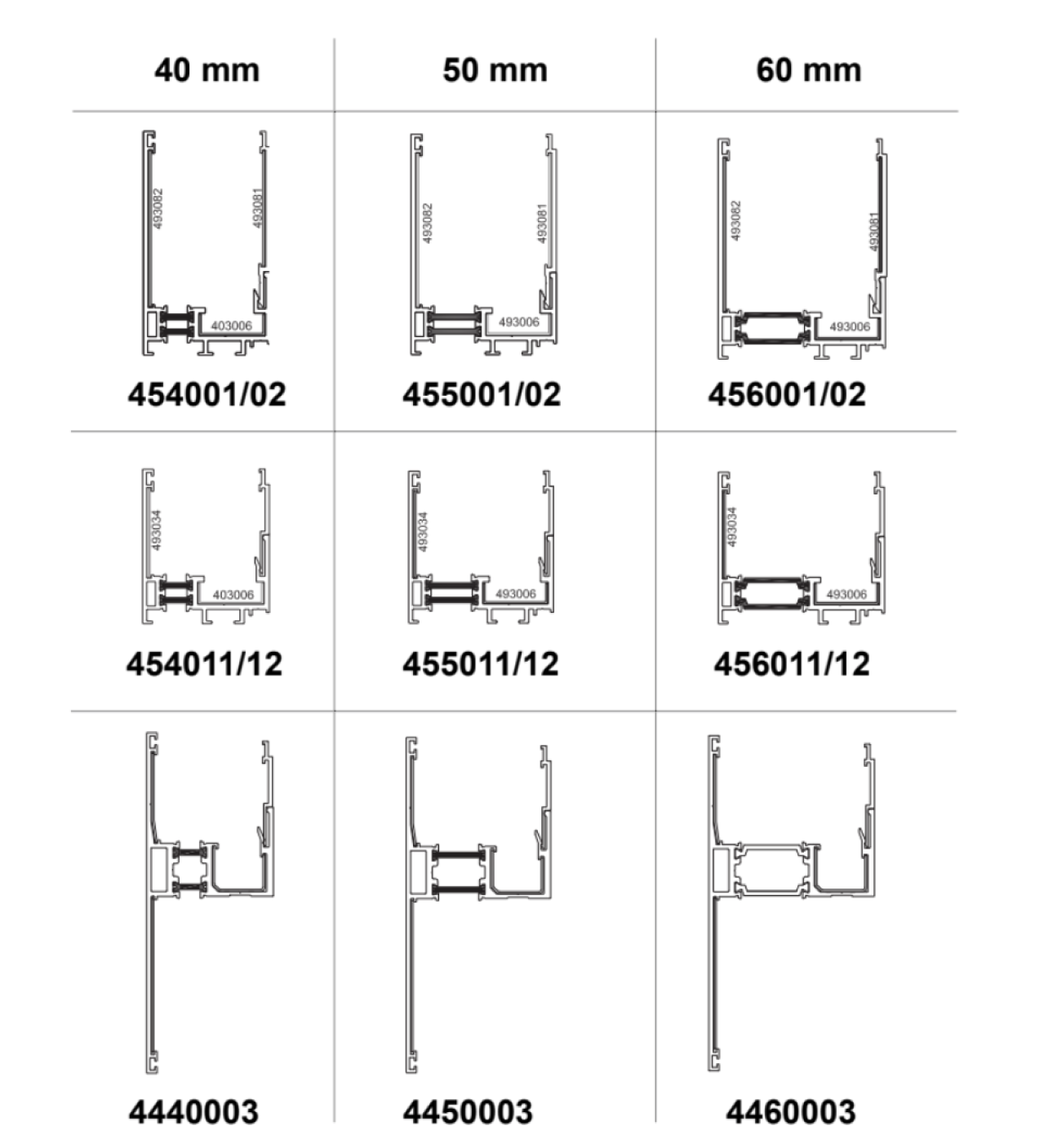

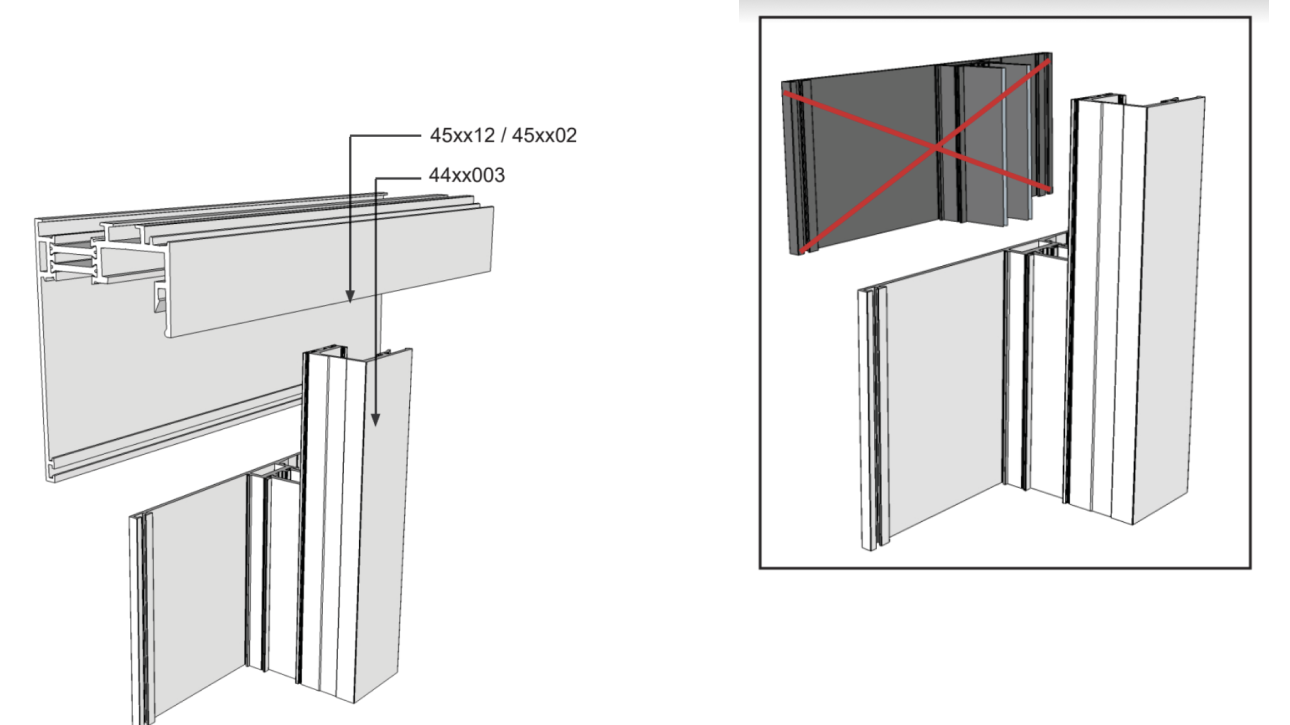

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 454011/12 та 454001/02
до 4440003
50 mm: 455011/12 та 455001/02
до 4450003
60 mm: 456011/12 та 456001/02
до 4460003
Профіль каркасу 44xx003 потрібно підрізати, як вказано на зображенні. Він встановлюється на профіль каркасу шляхом з'єднання встик. Фронтальні затискні планки мають бути підрізані, з'єднані в паз та встик. Всі каркасні профілі повинні кріпитись на опорній конструкції. Тому, герметизація профілів виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи. Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується.

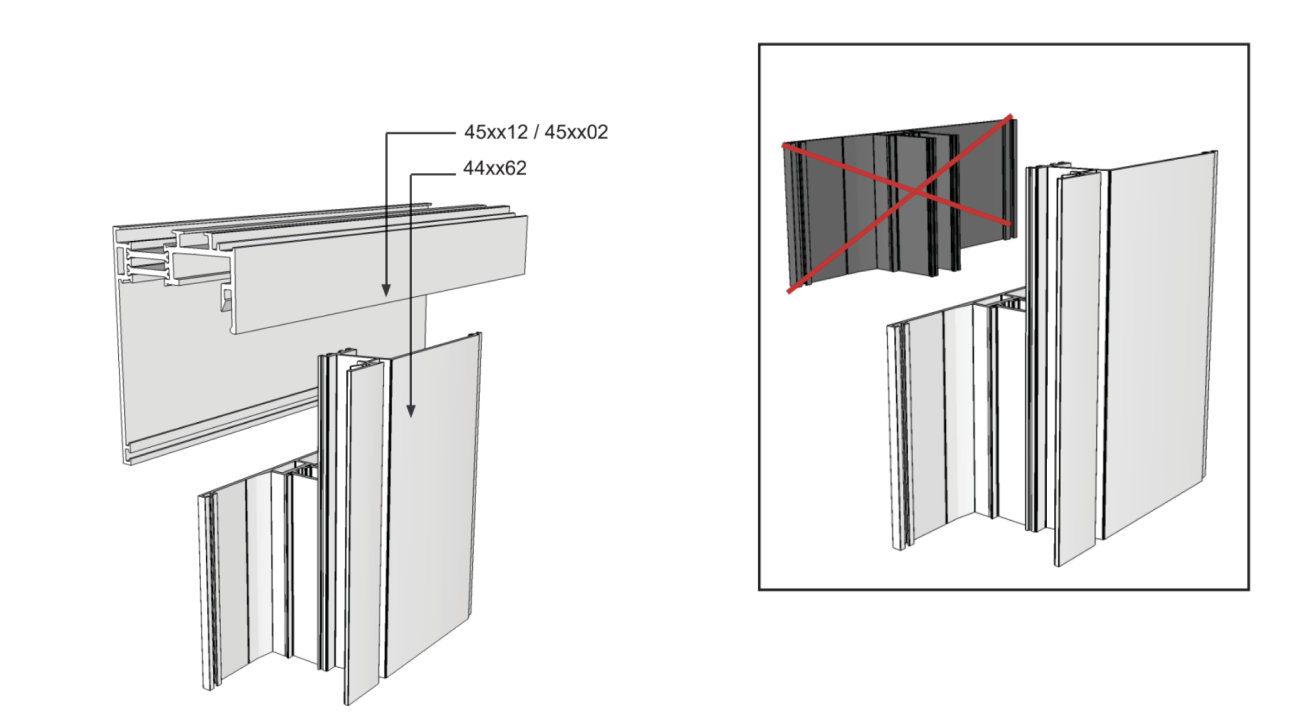

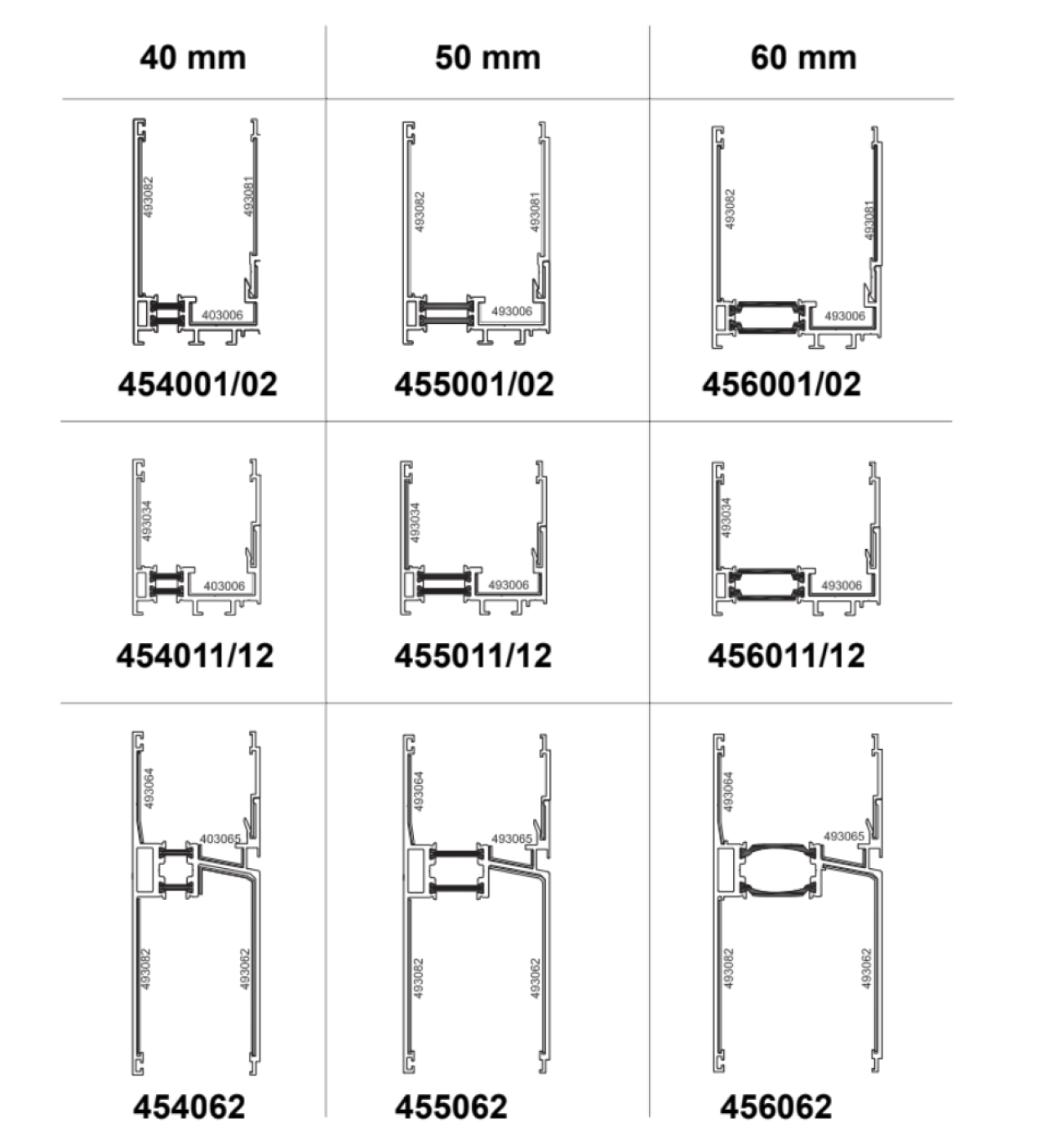

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 454011/12 та 454001/02
до 444062
50 mm: 4550011/12 und 455001/02
до 445062
60 mm: 456011/12 та 456001/02
до 446062
Профіль 44хх62 потрібно підрізати, як показано на зображенні. Він кріпиться встик до основи профілю. Фронтальні затискні планки мають бути підрізані, з'єднані в паз та встик. Всі каркасні профілі повинні кріпитись на опорній конструкції.Тому, герметизація профільних з'єднань виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи.Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується.

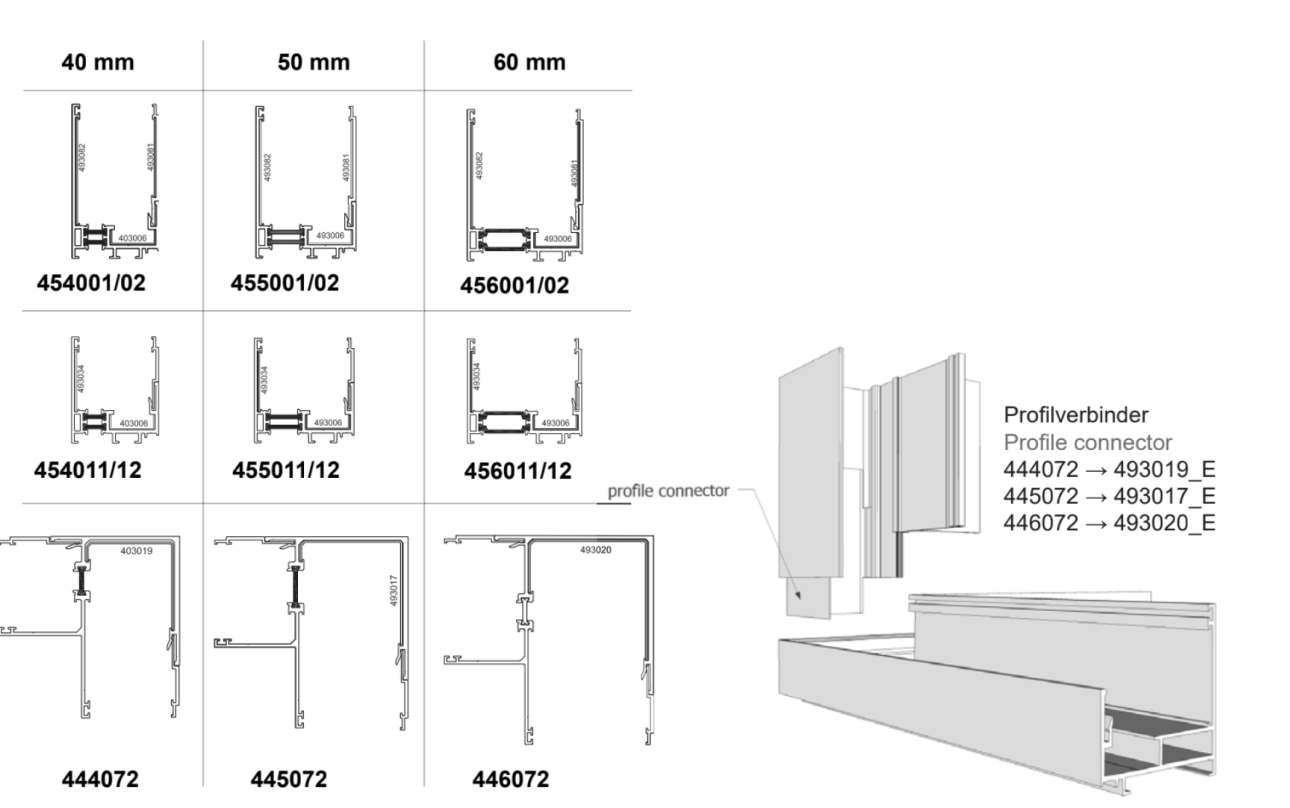

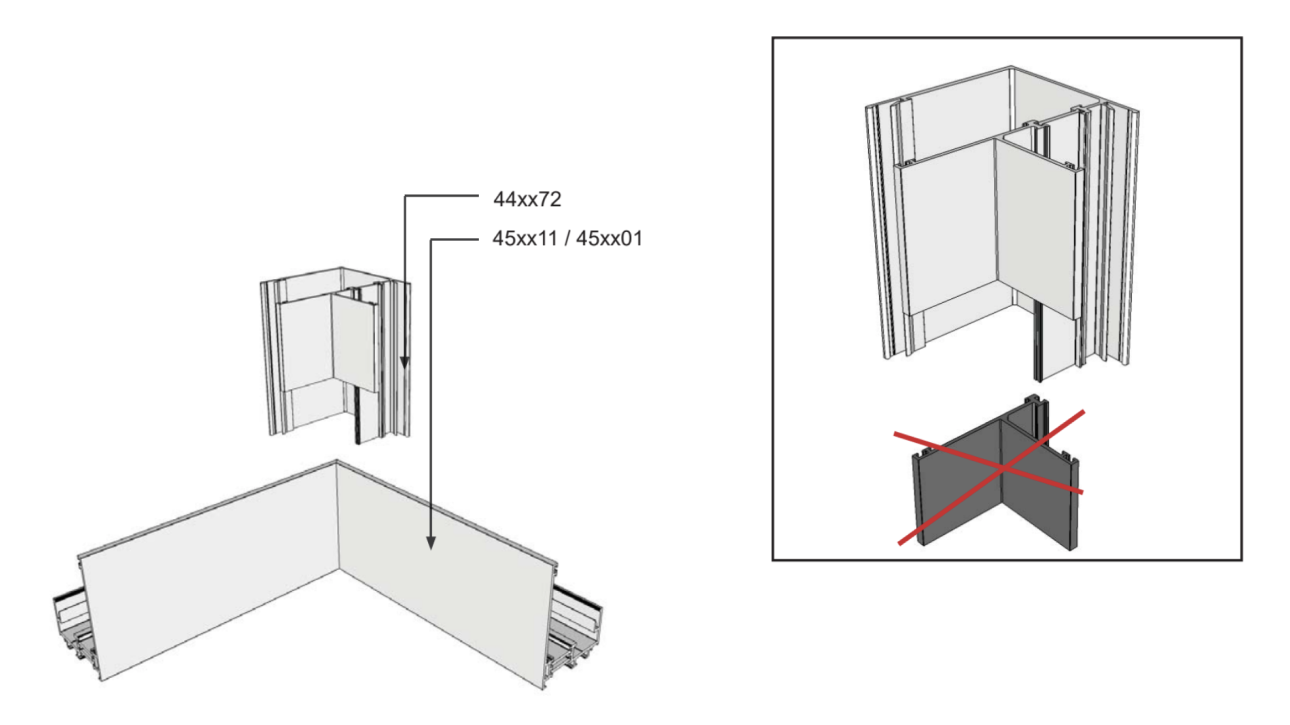

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 454011/12 та 454001/02
до 444072
50 mm: 455011/12 та 455001/02
до 445072
60 mm: 456011/12 та 456001/02
Профіль 44xx72 потрібно підрізати, як показано на зображенні. Він призначений для кріплення встик до профілю основи. Фронтальні затискні планки мають бути підрізані, з'єднані в паз та встик. Всі каркасні профілі повинні кріпитись на опорній конструкції.Тому, герметизація профільних з'єднань виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи.Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується. Нижче наведені відповідні профільні з'єднувачі до профільних систем.
Подовжувачі та з'єднання алюмінієвих профілів

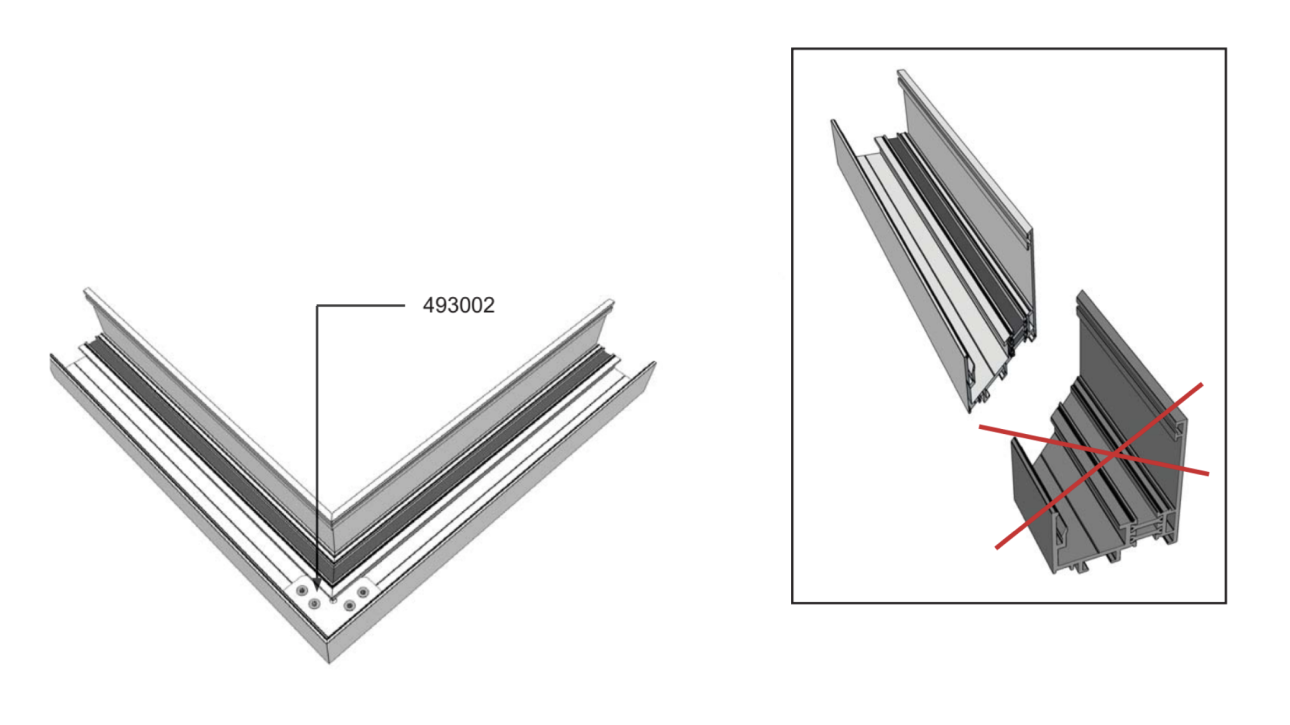

Горизонтальні кутові з'єднання 40мм / 50мм / 60мм
Базовий нижній та бічні профілі з'єднуються під кутом 45° за допомогою зрізу, як вказано на зображені. Затискні планки також мають бути скошені або зістиковані. Всі каркасні профілі повинні кріпитись на опорній конструкції.Тому, герметизація профільних з'єднань виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи.Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується.
Слід використовувати відповідний профільний з'єднувач 493002.

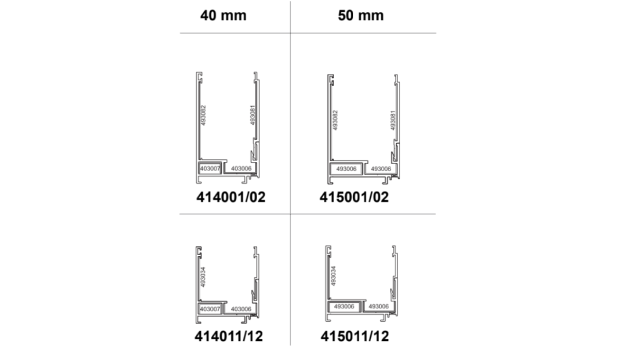

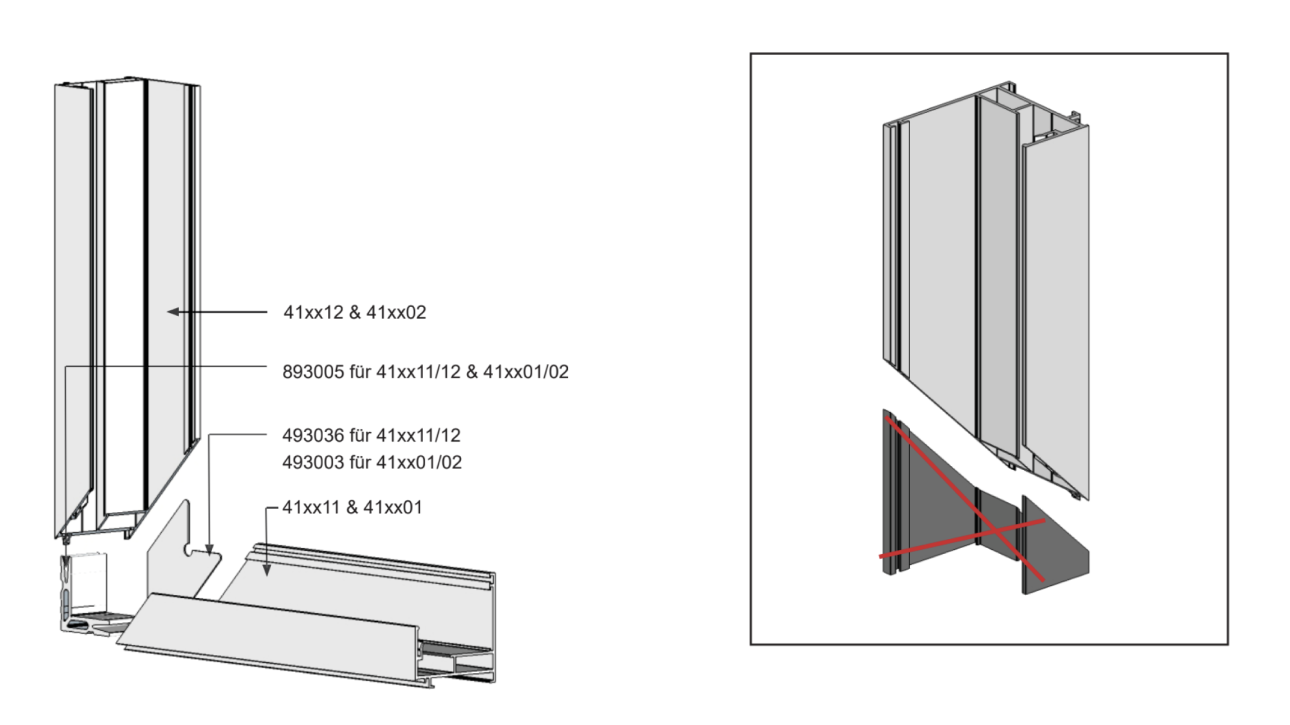

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 414011 до 414012
414001 до 414002
50 mm: 415011 до 415012
415001 до 415002
Профілі потрібно підрізати та з'єднувати. Кутові з'єднувачі профілів слід використовувати тільки для монтажу під кутом 90°. Затискні планки також мають бути скошені або зістиковані.
Всі каркасні профілі повинні кріпитись на опорній конструкції.Тому, герметизація профільних з'єднань виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи.Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується.

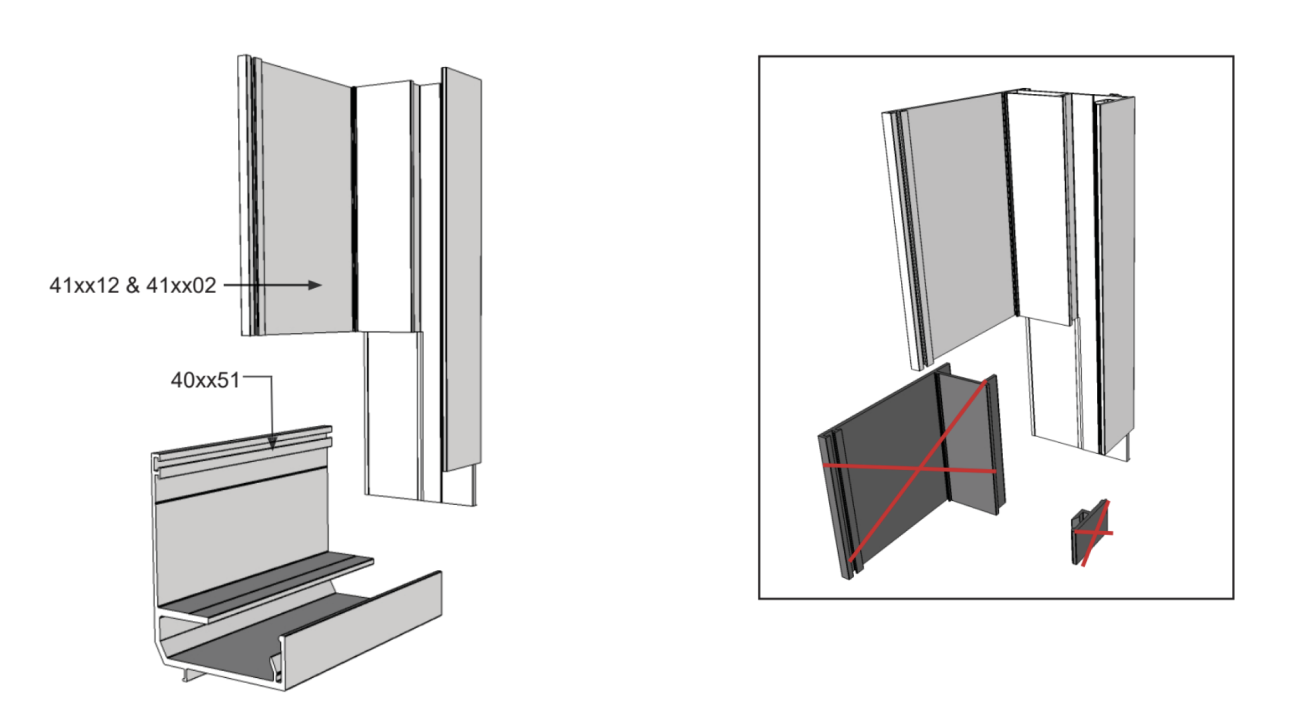

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 414012 та 414002
до 404051
50 mm: 415012 та 415002
до 405051
Бічні профілі каркасу потрібно підрізати, як показано на зображенні, вони призначені для
для кріплення до основного базового профілю встик.Затискні планки також мають бути скошені або зістиковані. Всі каркасні профілі повинні кріпитись на опорній конструкції.Тому, герметизація профільних з'єднань виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи. Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується.

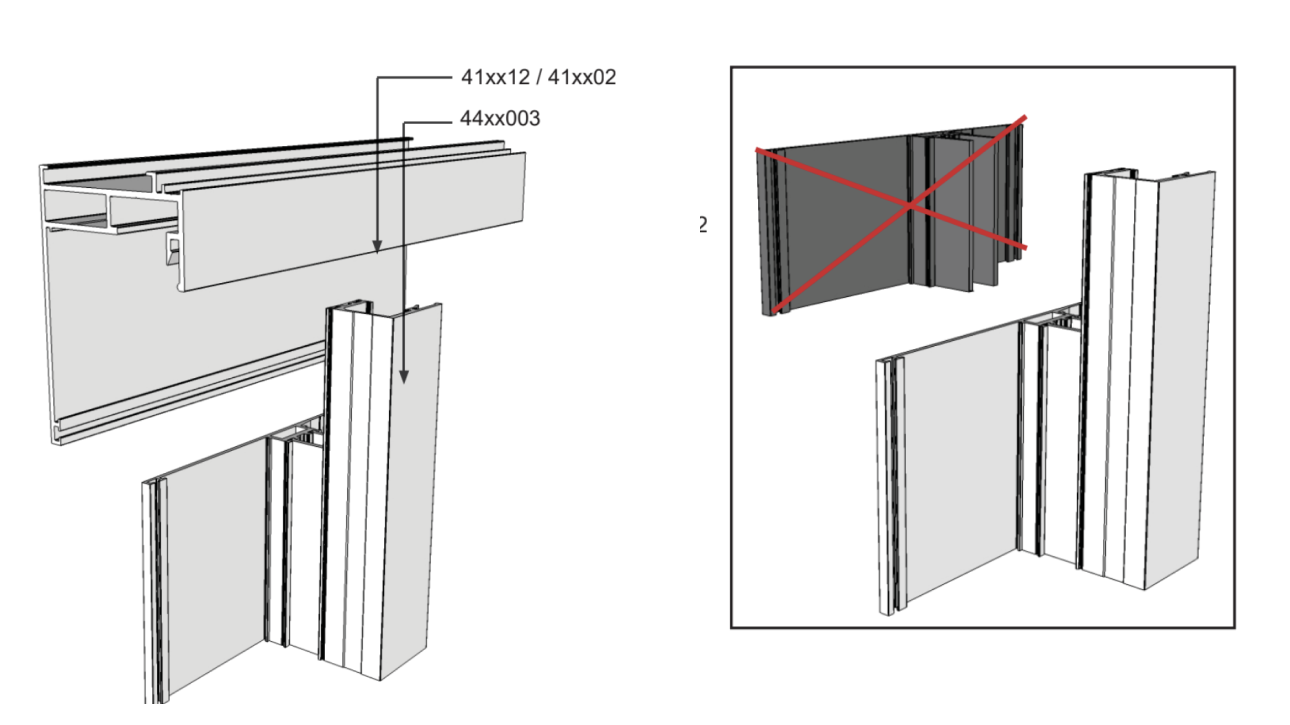

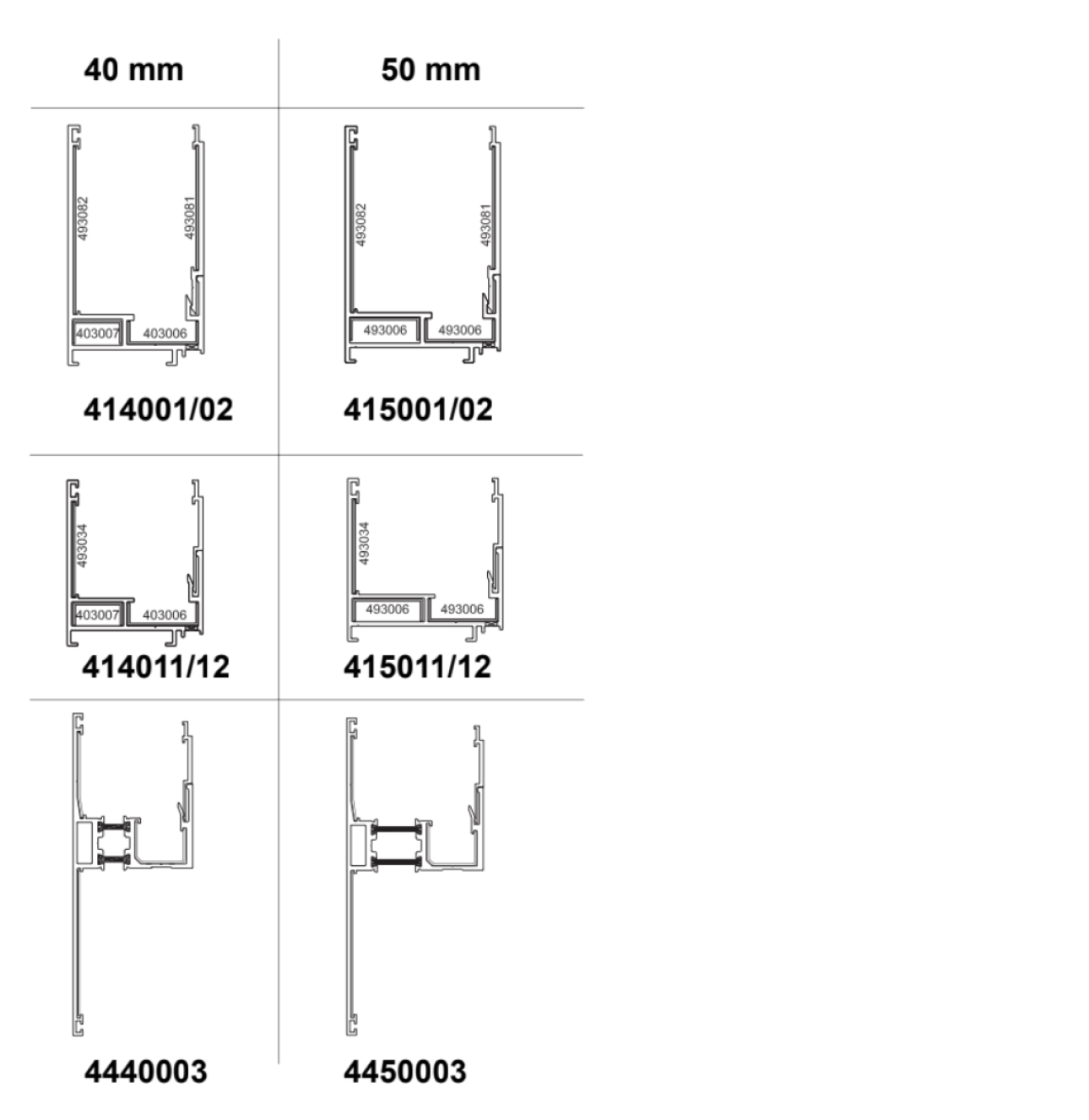

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 414011/12 та 414001/02
до 4440003
50 mm: 415011/12 та 415001/02
до 4450003
Профіль каркасу 44xx003 потрібно підрізати, як вказано на зображенні. Він встановлюється на профіль каркасу шляхом з'єднання встик. Затискні планки також мають бути скошені або зістиковані. Всі каркасні профілі повинні кріпитись на опорній конструкції.Тому, герметизація профільних з'єднань виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи.Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується.

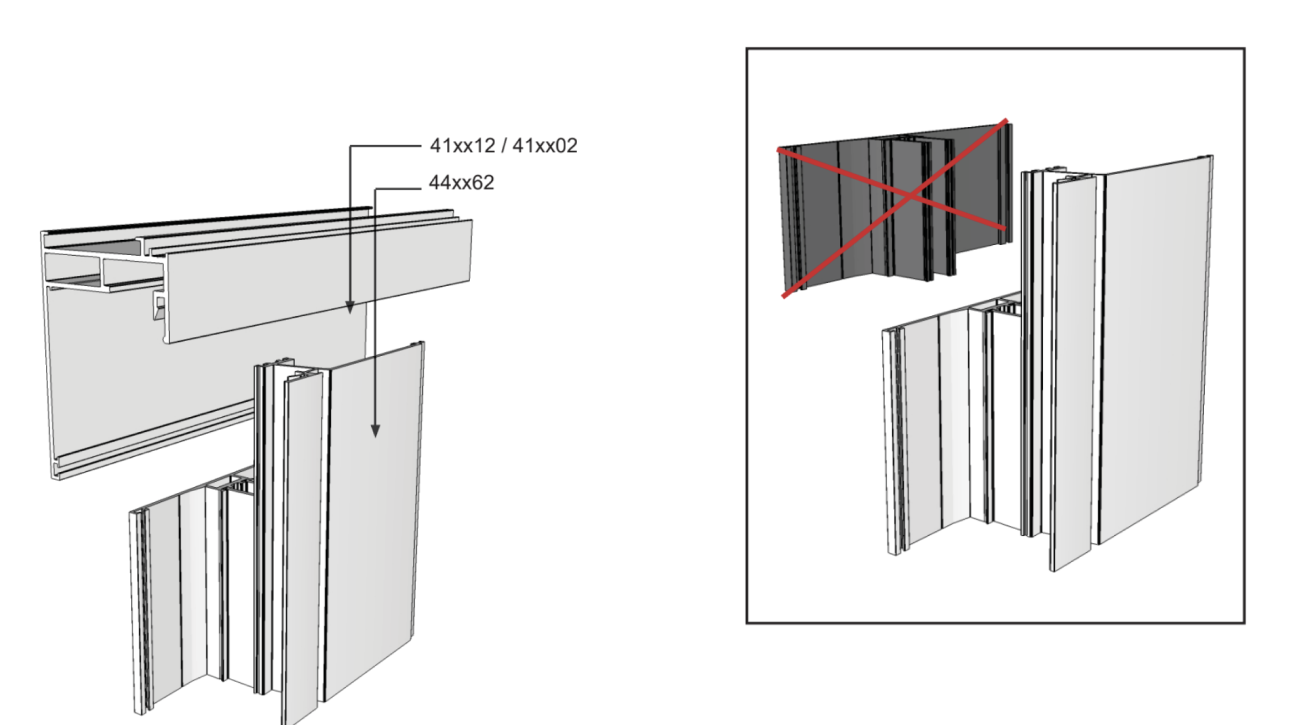

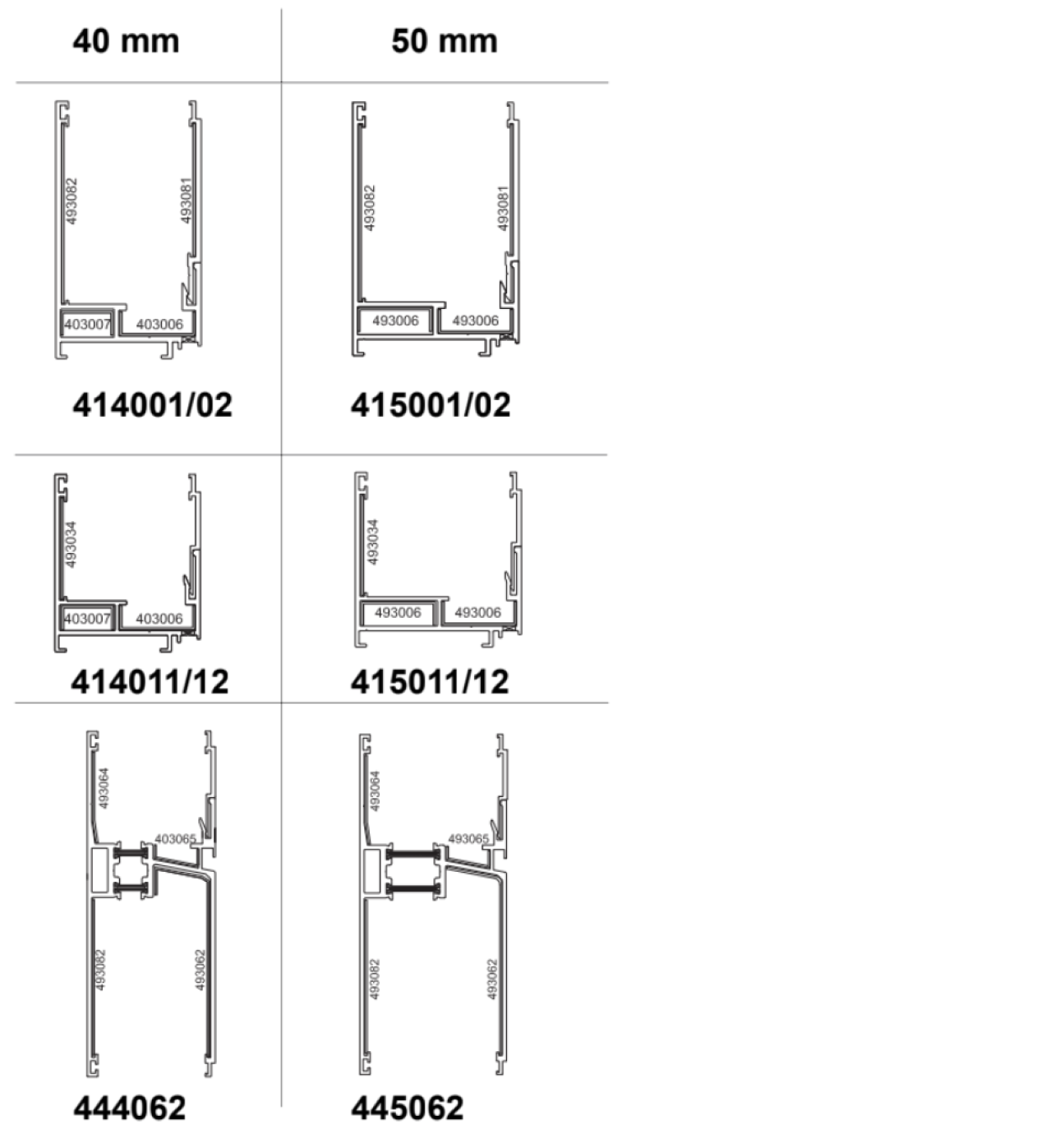

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 414011/12 та 414001/02
до 444062
50 mm: 415011/12 та 415001/02
до 445062
Профіль каркасу 44хх62 потрібно підрізати як показано на зображенні і змонтувати з профілем каркасу шляхом з'єднання встик. Затискні планки також мають бути скошені або зістиковані. Всі каркасні профілі повинні кріпитись на опорній конструкції.Тому, герметизація профільних з'єднань виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи.Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується.

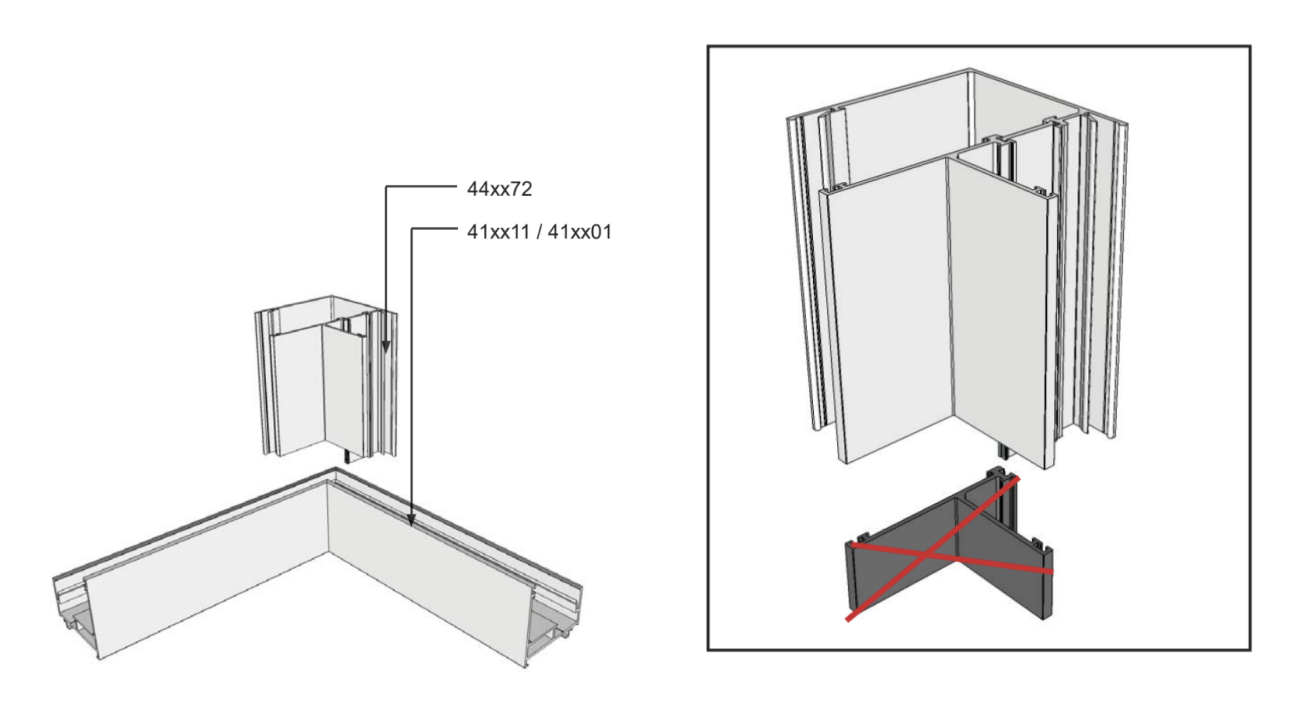

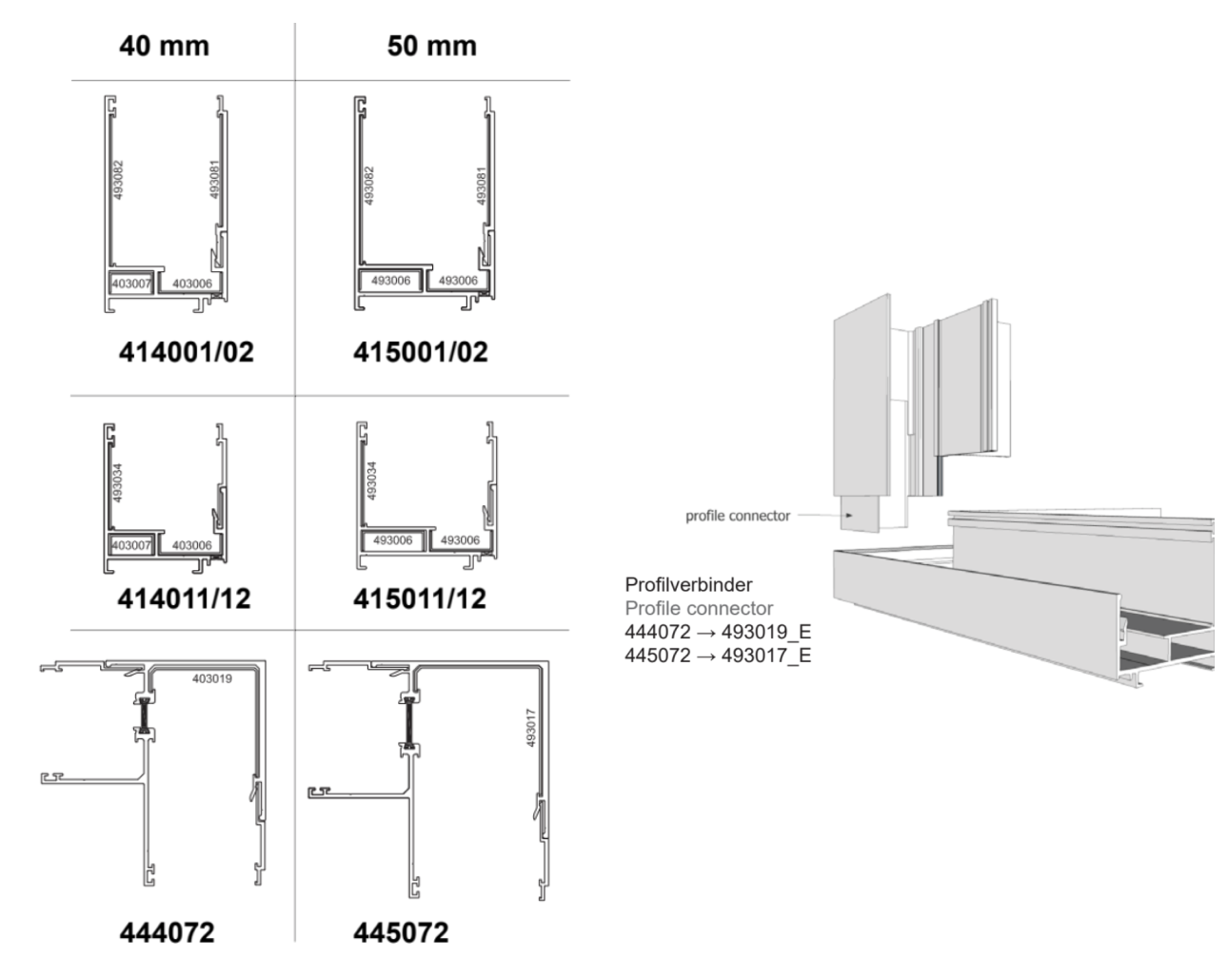

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 414011/12 та 414001/02
до 444072
50 mm: 415011/12 та 415001/02
до 445072
Профіль каркасу 44xx72 потрібно підрізати, як показано на зображенні. Він встановлюється на профіль каркасу шляхом з'єднання встик. Затискні планки також мають бути скошені або зістиковані. Всі каркасні профілі повинні кріпитись на опорній конструкції.Тому, герметизація профільних з'єднань виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи.Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується.

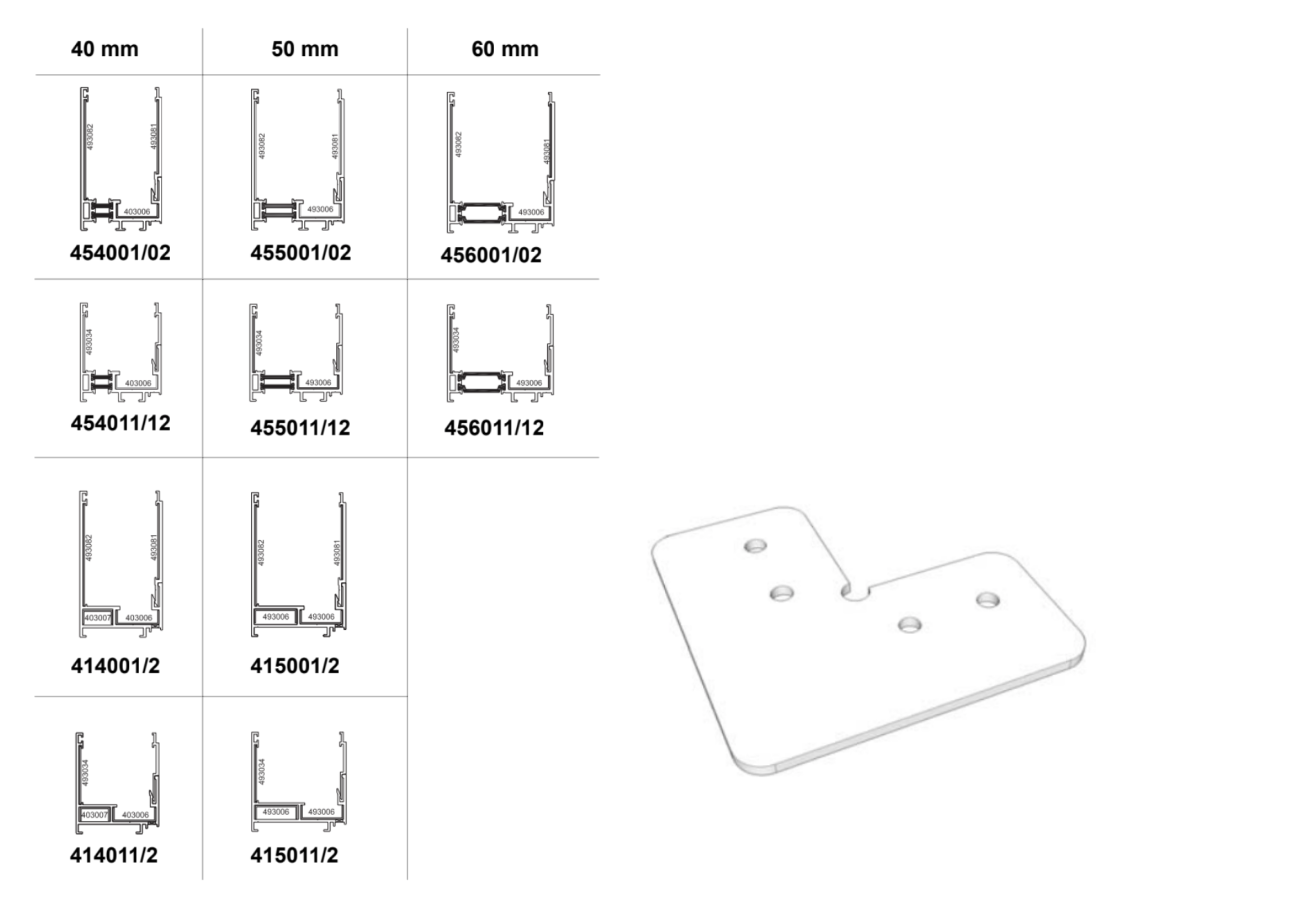

Слід використовувати відповідний профільний з'єднувач 493002.

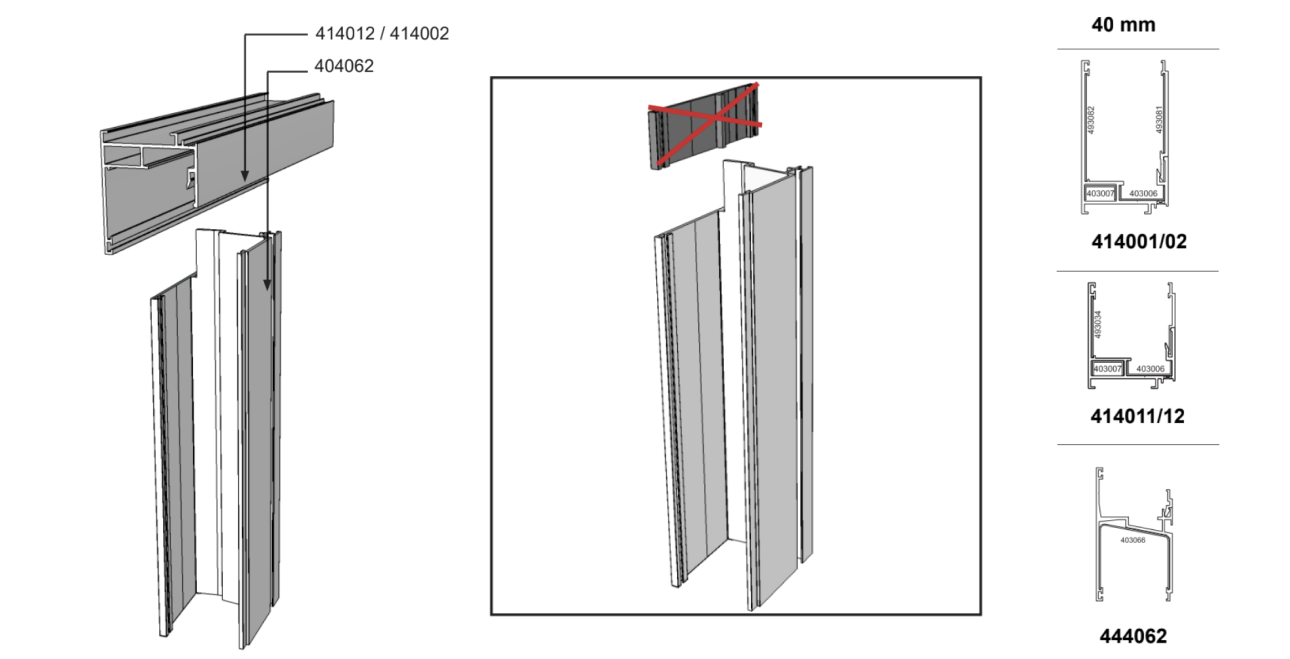

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 414011/12 та 414001/02
до 404062
Профіль каркасу 444062 потрібно підрізати, як вказано на зображенні. Він встановлюється на профіль каркасу шляхом з'єднання встик. Затискні планки також мають бути скошені або зістиковані. Всі каркасні профілі повинні кріпитись на опорній конструкції.Тому, герметизація профільних з'єднань виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи.Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується.

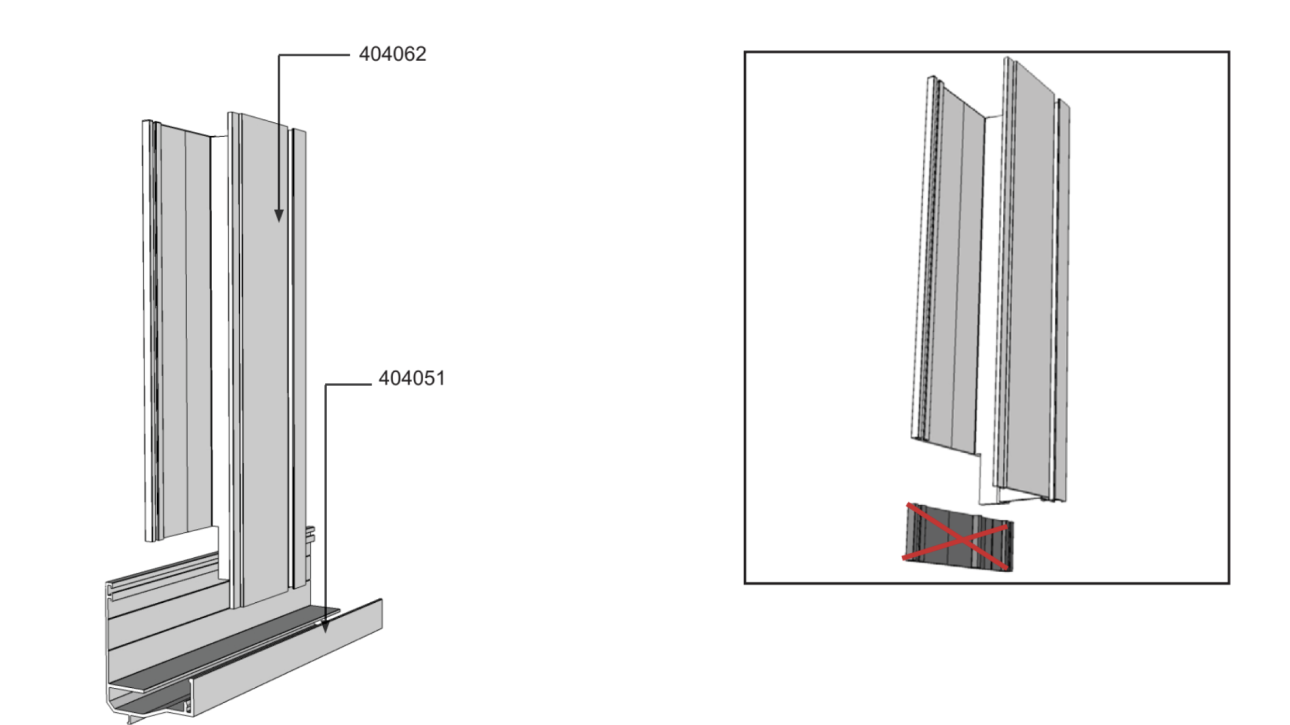

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 404062 до 404051
Профіль каркасу 404062 потрібно підрізати, як вказано на зображенні. Він встановлюється на профіль каркасу шляхом з'єднання встик. Затискні планки також мають бути скошені або зістиковані. Всі каркасні профілі повинні кріпитись на опорній конструкції.Тому, герметизація профільних з'єднань виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи.Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується.

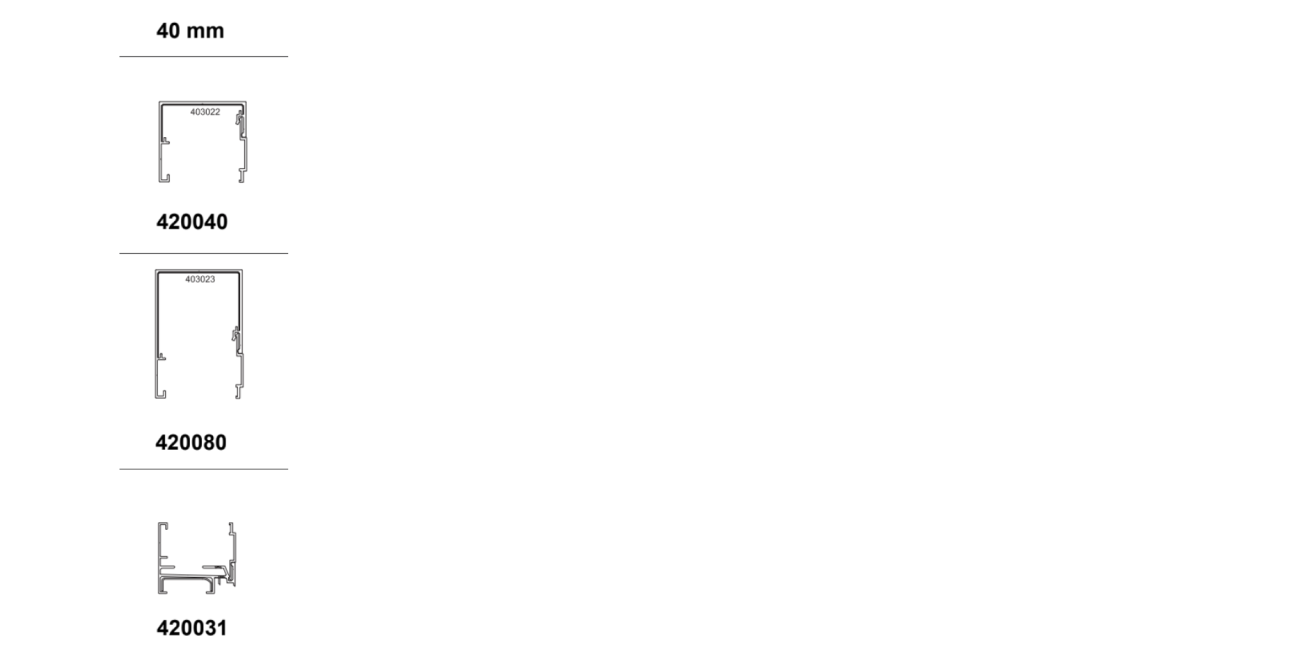

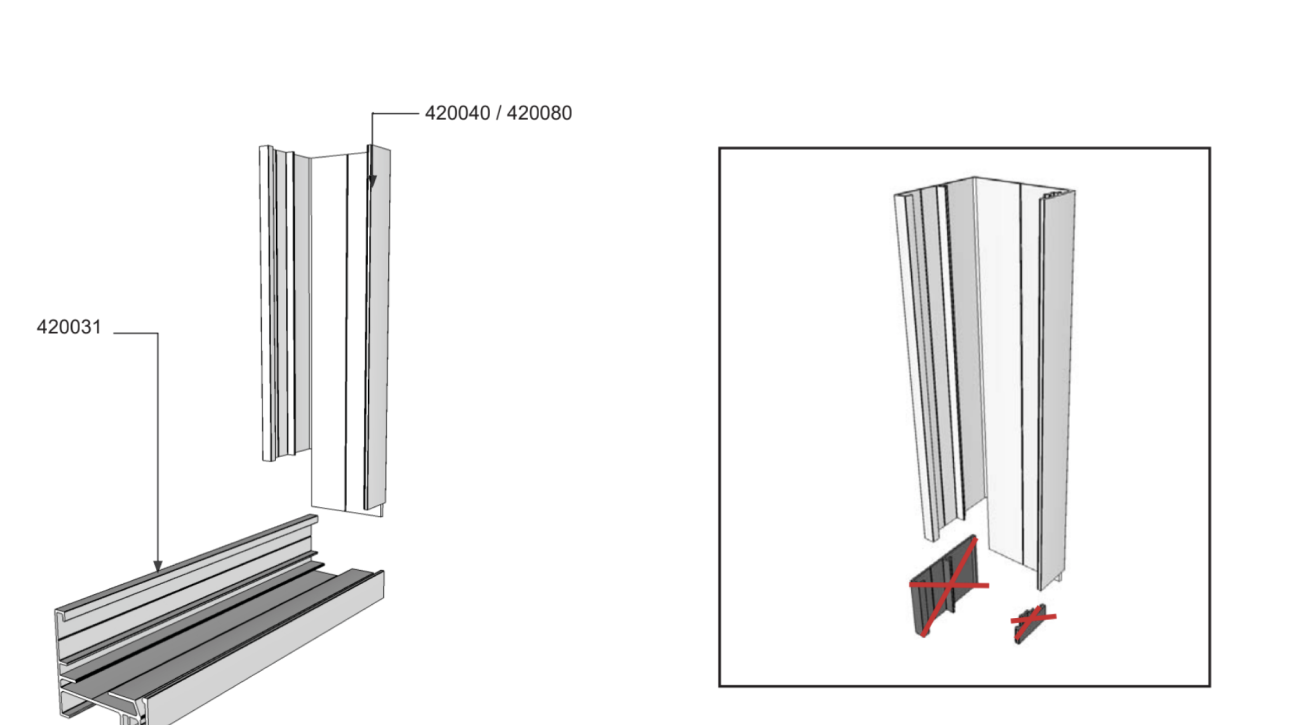

Подовжувачі та з'єднання алюмінієвих профілів
40 mm: 420031
до 420040 та 420080
Бічні профілі каркасу можна розрізати, як показано на зображенні, вони призначені для
для кріплення до основного профілю встик.Затискні планки також мають бути скошені або зістиковані. Всі каркасні профілі повинні кріпитись на опорній конструкції. Тому, герметизація профільних з'єднань виконується замовником, безпосередньо на місці монтажу, використовуючи відповідні герметики до даної системи. Необхідно дотримуватися встановлених інструкцій по монтажу конкретної системи, що використовується.
