Рекомендации по монтажу поликарбонатных панелей

1. ПОДГОТОВКА К МОНТАЖУ

Запрещается монтаж поврежденных при обработке или транспортировке панелей. Осмотрите поликарбонат, чтобы на нем не было трещин и других внешних и технических повреждений.

Панели поликарбоната подходят для установки на вертикальные, горизонтальные и арочные конструкции.

Первая задача – изучить технологию монтажа, особенности конструкции. После этого можно приступить к подготовке материала и инструментов для установки.

1.1 ИНСТРУМЕНТЫ ДЛЯ УСТАНОВКИ ПОЛИКАРБОНАТНЫЕ ЛИСТОВ

Точный список инструментов и комплектующих зависит от каркаса, назначения конструкции и других факторов. Мы перечислим универсальный набор, который подойдет для любого типа крепежа:

1. Листы поликарбоната – определить количество материала позволит заранее разработанный проект, с его помощью удастся рассчитать общую площадь конструкции;
2. Строительный нож – подойдет для панелей толщиной до 10 мм, для более толстых рекомендуется использовать циркулярную и ленточную пилу.
3. Соединительные и торцевые поликарбонатные профили или алюминиевые профили – их выбор зависит от назначения конструкции.
4. Подготовьте шуруповерты, кровельные саморезы.
5. Для крепления листов к каркасу рекомендуется использовать анкеры и термошайбы.
6. Вам понадобятся перфорированная и герметизирующая лента, алюминиевый скотч и силикон для поликарбоната.





1.2. ОРИЕНТАЦИЯ ПАНЕЛЕЙ ПРИ ПРОЕКТИРОВАНИИ И МОНТАЖЕ

Выкладка панелей реализуется таким образом, чтобы направление ребер жесткости соответствовало наклону крыши, это способствует отводу конденсата.

При вертикальных конструкциях направление ребер жесткости – вертикальное.

При скатных – направление ребер жесткости панелей должно быть параллельно направлению ската.

В арочных конструкциях направление ребер жесткости панелей – параллельно направлению наклона.



1.3. УПЛОТНЯЮЩАЯ ЛЕНТА

Чтобы избежать трения, перед монтажом поликарбонатных панелей, к деревянному или металлическому основанию, рекомендуется нанести уплотняющую самоклеящуюся ленту. Также лента наносится на алюминиевые профили для предотвращения контактной коррозии между алюминием и металлической конструкцией.

Лента не должна содержать в составе хлор. Использование ленты ПВХ запрещается.

2. ПОДГОТОВКА ПАНЕЛЕЙ

 2.1. ТЕХНОЛОГИЯ РАСКРОЯ ПАНЕЛЕЙ. РАСПИЛ И СВЕРЛЕНИЕ

Сотовый поликарбонат и поликарбонатные листы легко режутся. Несмотря на простоту этого процесса, следует учитывать особую структуру материала, поэтому важно выбирать специальные инструменты и соблюдать правила резки и сверления.

Распиливать панели рекомендуем высокоскоростными циркулярными и ленточными пилами, при скорости 1500-3000 об/мин.

Выбирайте диски для работы по металлу или пластику, с мелкими зубчиками, которые имеют необходимую жесткость и не разведены друг к другу. Таким образом, распил будет иметь минимальное температурное воздействие на лист. В результате резки нагретая кромка может деформироваться. После завершения распила необходимо удалить стружку из внутренних полостей панели.

Аналогичный процесс – деформация под влиянием температуры – может произойти и при сверлении. Поэтому важно использовать хорошо заточенное сверло для сверления металла с углом заточки 30 °С. Во время резки листы должны поддерживаться или быть закреплены во избежание вибрации.

2.2. ОРИЕНТАЦИЯ ПАНЕЛИ ПРИ УКЛАДКЕ

Сотовый поликарбонат снаружи покрыт слоем, защищающим от УФ лучей. Поверх защитного слоя наклеенная пленка – лицевая сторона, она должна быть повернута к солнцу (при монтаже будет находиться снаружи). Защитную пленку с внутренней стороны панели следует снимать до монтажа, а с наружной стороны – всегда после монтажа.

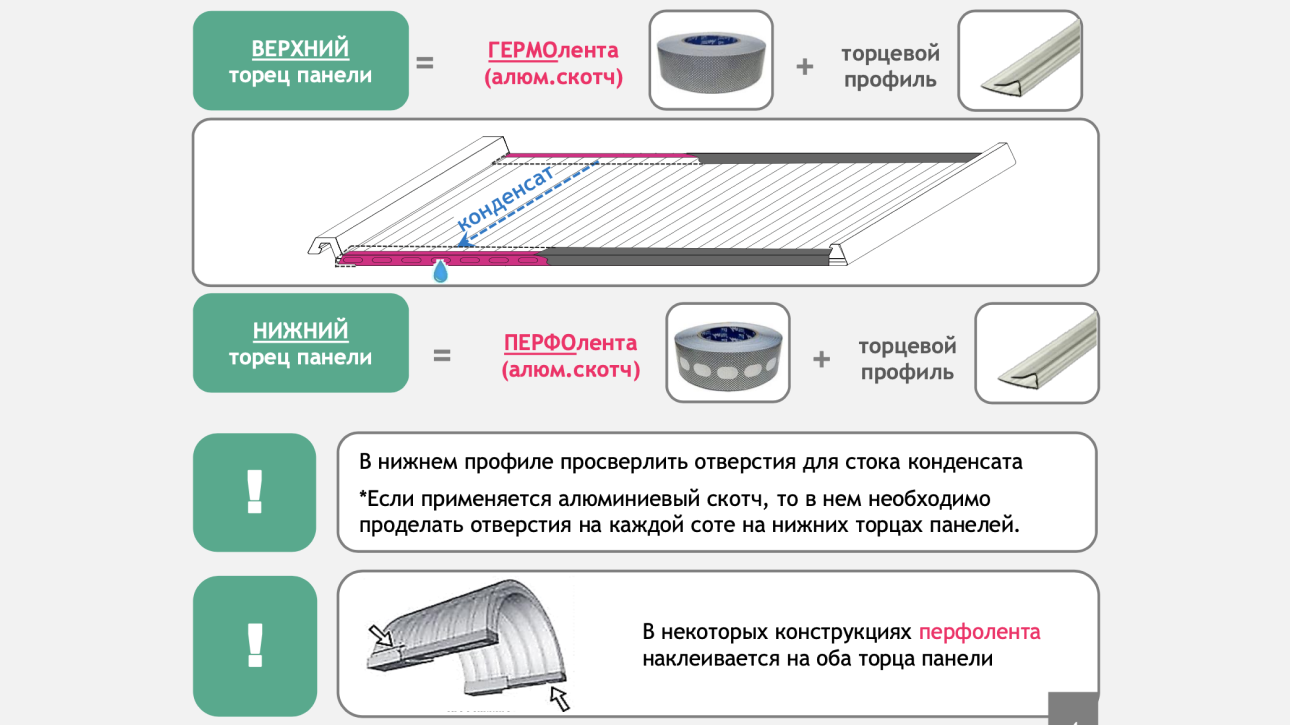

2.3. ЗАЩИТА ТОРЦОВ ПАНЕЛЕЙ. ГЕРМЕТИЧНОСТЬ

Для долгой эксплуатации конструкции имеется правильная герметизация торцов панелей. Оставлять открытыми нижние и верхние торцы недопустимо. Для этого необходимо правильно закрыть торцы панелей. При вертикальном и наклонном положении панелей верхние торцы герметично закрывают сплошной самоклеящейся алюминиевой лентой.

Важно учесть, как при этом избежать попадания воды, пыли и насекомых и обеспечить сток образующегося конденсата. Для каждой соты нижнего торца панели в скотче производится перфорация.

При этом нельзя:

• оставлять торцы сотового поликарбоната открытыми. Срок службы листов и светопрозрачность уменьшается;
• заклеивать торцы обычным скотчем;
• герметично закрывать нижние торцы панелей.

Для герметизации на торцах кровельных панелей поверх скотча устанавливается аналогичные по цвету поликарбонатные профили или более качественные алюминиевые. Они отлично смотрятся, очень удобны и так же долговечны. При установке на панели следует обращать внимание, чтобы профиль был расположен отбойником для отвода влаги вниз.

Данная конструкция профиля подразумевает плотную фиксацию на торцах листа и не требует дополнительного крепления.

2.4. ТОЧЕЧНЫЙ КРЕПЕЖ ПАНЕЛЕЙ

Для точечного крепления сотового поликарбоната к каркасу используйте саморезы и специальные термошайбы.

Установка листов поликарбоната производится с использованием специальных профилей, шурупов и термошайб. Последняя применяется для создания надежного крепления листов на каркасе. Термошайба включает пластиковую шайбу выпуклой формы с ножной или без нее, уплотняющее кольцо из специального эластичного полимера и заглушку. Саморезы покупаются отдельно.

Термошайба не только обеспечивает надежную крепь, но и не пропускает влагу внутрь материала, сохраняя хороший внешний вид конструкции в целом. Данные элементы изготавливаются из поликарбоната и выпускаются в широкой цветовой гамме, что позволяет выбрать их под цвет листов. Следует отметить – термошайбы из поликарбоната отличаются длительным сроком службы, в отличие от более дешевых аналогов – полипропиленовых и нержавеющих стальных или оцинкованных шайб.

Правила монтажа:

• Нельзя жестко крепить панели;
• Нельзя использовать для крепления панелей гвозди, заклепки, неподходящие шайбы;
• Нельзя перетягивать саморезы.

3. КРЕПИМ ПЕРВУЮ ПАНЕЛЬ

3.1. УСТАНАВЛИВАЕМ БОКОВЫЕ ПРОФИЛИ

Для начала нужно выбрать боковой профиль, который будет подходить для вашей конструкции. Поликарбонатный профиль более удобно будет сначала положить на панель, а затем крепить до опорной конструкции. Приложите поликарбонатные профили к конструкции, где они будут закреплены, и измерьте расстояние между ними. Отложите профили и приступайте к обрезке панелей.

3.2. УЧИТЫВАЕМ ТЕРМИЧЕСКОЕ РАСШИРЕНИЕ

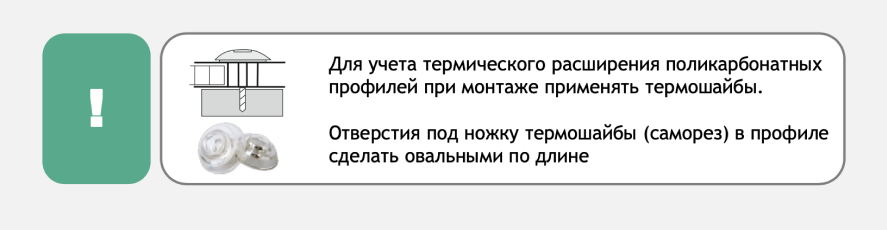

Поликарбонат обладает свойством расширяться на солнце и сжиматься при морозе. При монтаже важно соблюдать термический зазор – для шайбы высверливается отверстие диаметром 16 мм, если упустить этот момент может быть трещина или эффект волны.

Термошайба состоит из собственно пластиковой шайбы с ножкой (ее высота соответствует толщине панели), уплотняющей шайбы и запирающейся крышки. Они обеспечат надежное и герметичное крепление панели.

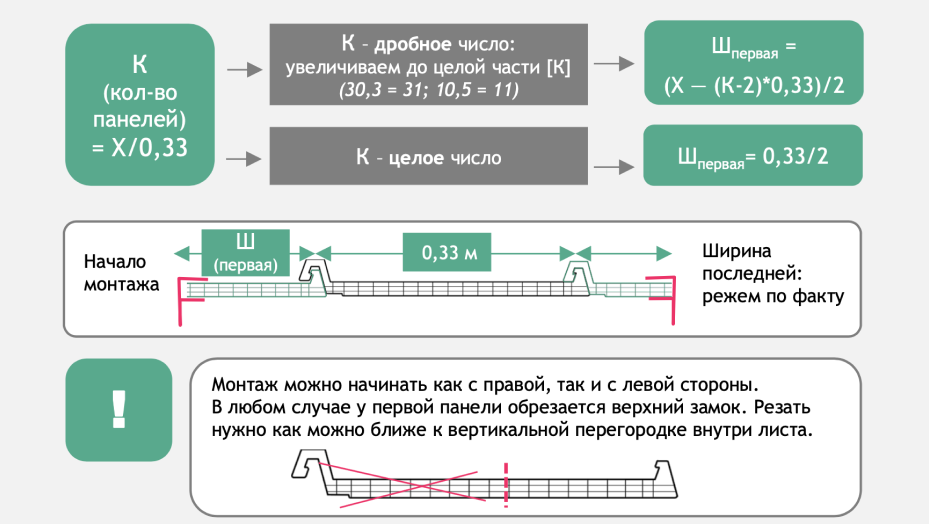

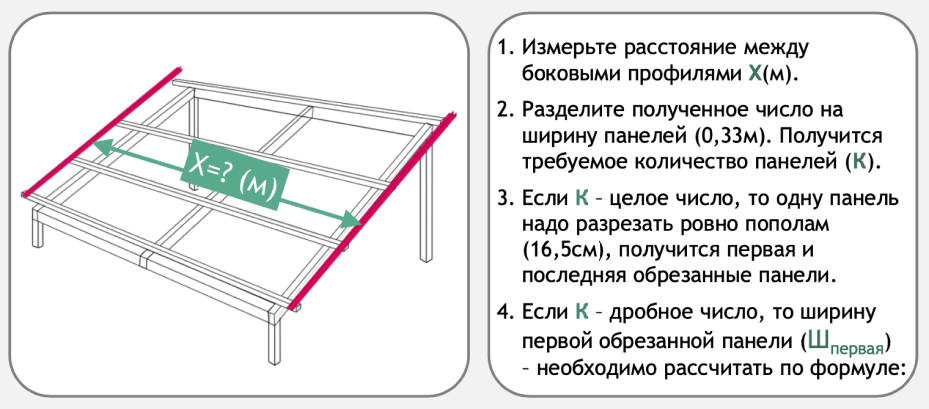

3.3. РАСЧЕТ КОЛИЧЕСТВА ПАНЕЛЕЙ. ОБРЕЗКА ПЕРВОЙ ПАНЕЛИ

Перед монтажом рекомендуется рассчитать длину первой и последней панели.

К = Х / В, где

К – количество панелей в конструкции

Х – внутренний размер между крайними несущими конструкциями

В – ширина панели.

Если К (количество панелей) целое число, панель можно разрезать пополам, таким образом получаем первую и последнюю панель.

Если К – дробное число, то количество панелей округляем до целого в большую сторону, тогда размер первой обрезанной панели.

Ш первая определяется по формуле:

Шпервая  =  (Х — (К-2)*В)/2, где

Ш первая – ширина первой панели.

Фактическая ширина последней панели определяется местом после монтажа всех панелей.

3.4. УБИРАЕМ ПЛЕНКУ ИЗ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ПЕРВОЙ ПАНЕЛИ

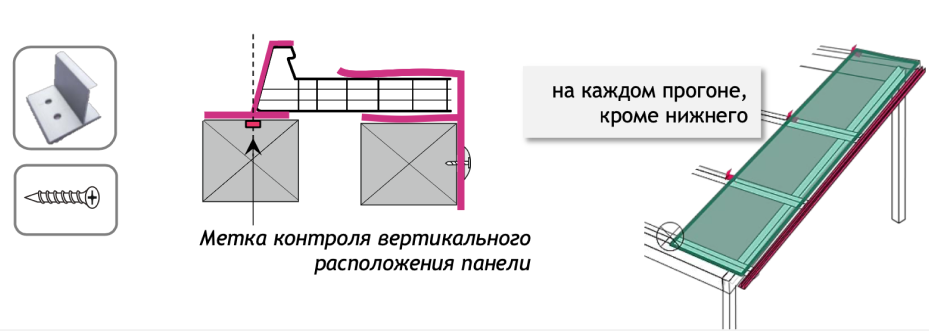

3.5. УСТАНАВЛИВАЕМ АНКЕРЫ

На прогонах сделайте метки, по которым будут установлены анкеры Данные метки позволят установить панель строго вертикально (под углом 90◦ к прогонам) и избежать перекоса всей конструкции. Анкеры крепятся к несущей конструкции двумя саморезами (с плоскими головками) по диагонали.

3.7. КРЕПИМ ПОСЛЕДНИЕ ПАНЕЛИ

Готовим следующие панели аналогично первой: заклеиваем скотчем торцы и закрываем профилем (панели не обрезаем). Укладываем все панели (за исключением последней) и крепим их на анкеры. Последняя панель отрезается из расчета оставшегося расстояния до дна бокового профиля. Обрезанная панель вставляется в профиль, затем одевается на уже закрепленную анкером крайнюю панель.

4. ФИКСИРУЕМ НИЖНИЙ КРАЙ ПАНЕЛИ

Отрезаем и монтируем последнюю панель.

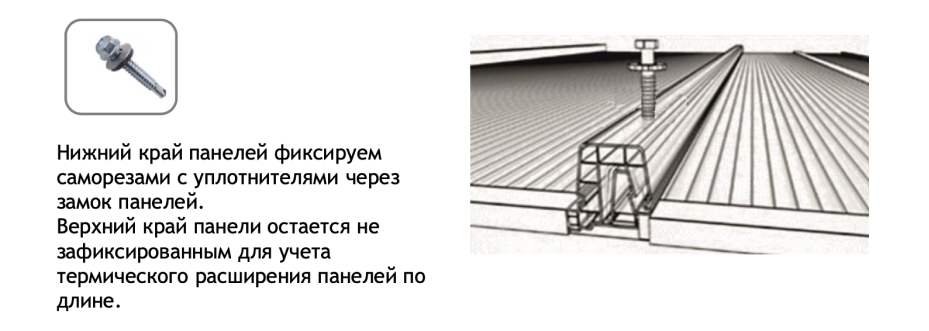

Нижний край панелей фиксируем шурупами с уплотнителями через замок панелей. Верхний край панели остается не зафиксированным для учета теплового расширения панелей по длине.

Замки панелей на торцах можно закрыть колпачками. Нижний торцевой профиль и колпачки на замках закрепить мелкими саморезами.
