Рекомендації по монтажу полікарбонатних панелей

1. ПІДГОТОВКА ДО МОНТАЖУ

Заборонено монтаж пошкоджених при обробці або транспортуванні панелей. Огляньте полікарбонат, щоб на ньому не було тріщин та інших зовнішніх та технічних пошкоджень.

Панелі полікарбонату підходять для установки на вертикальні, горизонтальні та арочні конструкції.

Перше завдання – вивчити технологію монтажу, особливості конструкції. Після чого можна приступити до підготовки матеріалу та інструментів для встановлення.

1.1 ІНСТРУМЕНТИ ДЛЯ ВСТАНОВЛЕННЯ ЛИСТІВ

Точний перелік інструментів та комплектуючих залежить від каркасу, призначення конструкції та інших факторів. Ми перерахуємо універсальний набір, який підійде для будь-якого типу кріплення:

1. Листи полікарбонату – визначити кількість матеріалу дозволить заздалегідь розроблений проект, за його допомогою вдасться розрахувати загальну площу конструкції;
2. Будівельний ніж – підійде для панелей товщиною до 10 мм, для товстіших рекомендується використовувати циркулярну та стрічкову пилу;
3. З'єднувальні і торцеві полікарбонатні профілі  або алюмінієві профілі – їх вибір залежить від призначення конструкції;
4. Підготуйте шуруповерт, покрівельні саморізи;
5. Для кріплення листів до каркаса рекомендується використовувати анкери та термошайбами;
6. Вам знадобляться перфорована і герметизуюча стрічка, алюмінієвий скотч та силікон для полікарбонату.

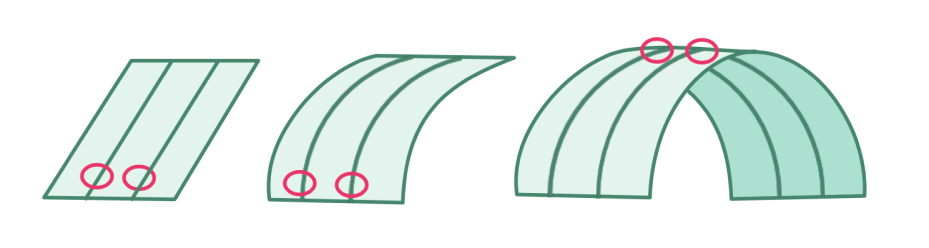

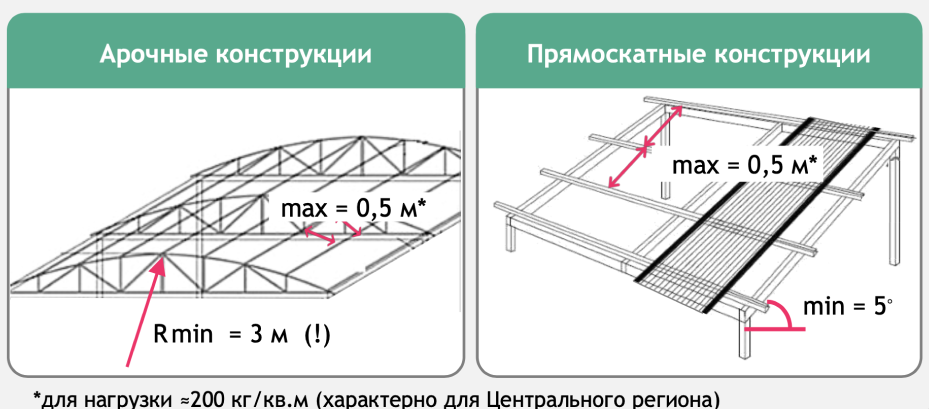

1.2. ОРІЄНТАЦІЯ ПАНЕЛЕЙ ПРИ ПРОЕКТУВАННІ ТА МОНТАЖІ

Викладка панелей реалізується таким чином, щоб напрямок ребер жорсткості відповідав нахилу даху, це сприяє відведенню конденсату.

При вертикальних конструкціях направлення ребер жорсткості – вертикальне.

При скатних –  направлення ребер жорсткості панелей повинно бути паралельно направленню ската.

В аркових конструкціях направлення ребер жорсткості панелей – паралельно направленню нахилу.

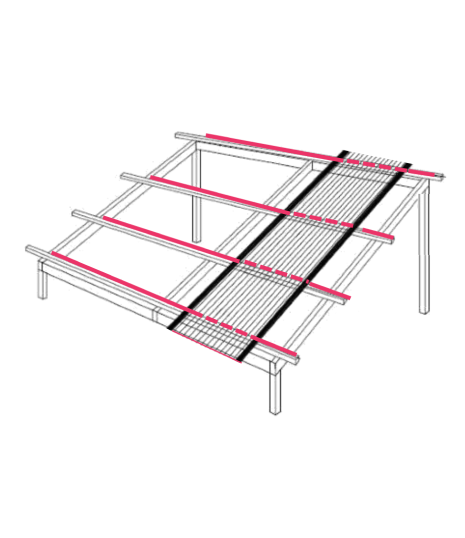

1.3. УЩІЛЬНЮЮЧА СТРІЧКА

Щоб уникнути тертя, перед монтажем полікарбонатних панелей, до дерев'яної або металевої основи, рекомендується нанести ущільнюючу самоклеючу стрічку. Також стрічка наноситься на алюмінієві профілі для запобігання контактній корозії між алюмінієм та металевою конструкцією.

Стрічка не повинна містити у своєму складі хлору. Використання ПВХ стрічки забороняється.

2. ПІДГОТОВКА ПАНЕЛЕЙ

2.1. ТЕХНОЛОГІЯ РОЗКРОЮ ПАНЕЛЕЙ. РОЗПИЛЮВАННЯ ТА СВЕРДЛІННЯ

Стільниковий полікарбонат та полікарбонатні листи легко ріжуться.

Незважаючи на простоту цього процесу, слід враховувати особливу структуру матеріалу, тому важливо обирати спеціальні інструменти та дотримуватись правил різання та свердління.

Розпилювати панелі радимо високошвидкісними циркулярними та стрічковими пилами, при швидкості 1500-3000 об/хв.

Обирайте диски для роботи по металу чи пластику, з дрібними зубчиками, які мають необхідну твердість і не розведені один до одного. Таким чином, розпил матиме мінімальний температурний вплив на лист. Внаслідок різання нагріта кромка може деформуватися. Після завершення розпилу, необхідно видалити стружку із внутрішніх порожнин панелі.

Аналогічний процес – деформація під впливом температури – може статися і під час свердління. Тому важливо використовувати добре заточе свердло для свердління металу з кутом заточування 30 °С. Під час різання листи повинні підтримуватися або бути закріпленими, щоб уникнути вібрації.

2.2. ОРІЄНТАЦІЯ ПАНЕЛІ ПІД ЧАС УКЛАДАННЯ

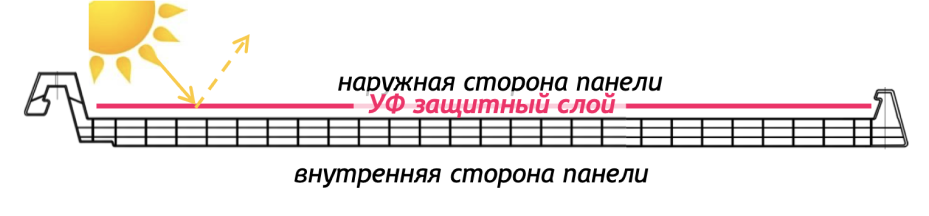

Стільниковий полікарбонат зовні покритий шаром, що захищає від УФ променів.

Поверх захисного шару наклеєна плівка – це лицьова сторона, вона має бути повернена до сонця (при монтажі буде знаходитися зовні). Захисну плівну з внутрішньої сторони панелі варто знімати до монтажу, а із зовнішньої сторони – завжди після монтажу.

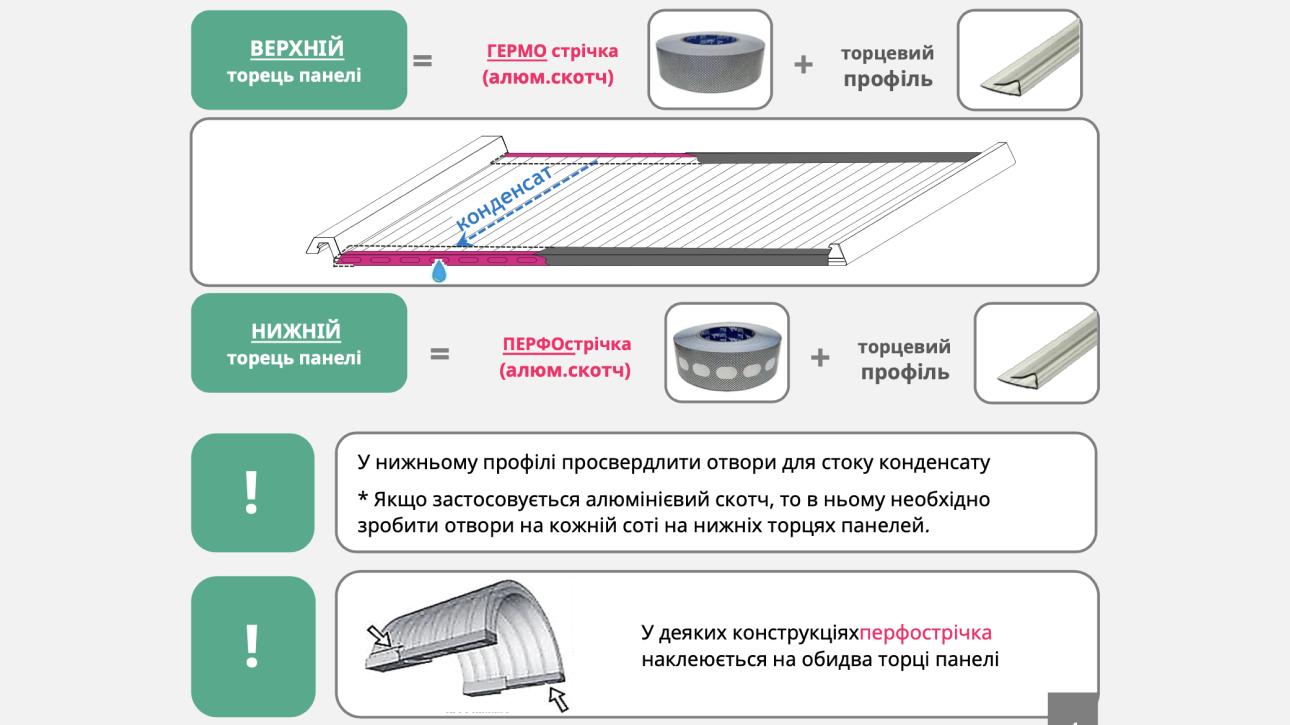

2.3. ЗАХИСТ ТОРЦІВ ПАНЕЛЕЙ. ГЕРМЕТИЧНІСТЬ

Для довгої експлуатації конструкції є правильна герметизація торців  панелей. Залишати відкритими нижні та верхні торці неприпустимо. Для цього необхідно правильно закрити торці панелей. При вертикальному і похилому положенні панелей, верхні торці герметично закривають суцільною самоклеючою алюмінієвою стрічкою.

Важливо врахувати, як при цьому уникнути потрапляння води, пилу та комах та забезпечити стік конденсату, який утворюється.

Для кожної соти нижнього торця панелі в скотчі виконується перфорація.

При цьому, не можна:

• залишати торці стільникового полікарбонату відкритими. Термін служби листів та світлопрозорість зменшується.
• заклеювати торці звичайним скотчем.
• герметично закривати нижні торці панелей.

Для герметизації на торцях покрівельних панелей поверх скотчу установлюється аналогічні за кольором полікарбонатні профілі або якісніші алюмінієві. Вони чудово виглядають, дуже зручні і так само довговічні. Під час їх встановлення на панелі слід звертати увагу, щоб профіль був розташований відбійником для відведення вологи вниз.

Дана конструкція профілю передбачає щільну фіксацію на торцях листа та не потребує додаткового кріплення.

2.4. ТОЧКОВЕ КРІПЛЕННЯ ПАНЕЛЕЙ

Для точкового кріплення стільникового полікарбонату до каркаса використовуйте саморізи та спеціальні термошайби.

Встановлення листів полікарбонату здійснюється з використанням спеціальних профілів, шурупів і термошайб. Остання застосовується з метою створення надійного кріплення листів на каркасі. Термошайба включає пластикову шайбу опуклої форми з ножною або без неї, кільце, що ущільнює, зі спеціального еластичного полімеру і заглушку. Самонарізи купуються окремо.

Термошайба не тільки забезпечує надійне кріплення, а й не пропускає вологу всередину матеріалу, зберігаючи гарний зовнішній вигляд конструкції загалом. Дані елементи виготовляються з полікарбонату і випускаються в широкій гамі кольорів, що дозволяє вибрати їх під колір листів. Варто зазначити – термошайби з полікарбонату відрізняються тривалим терміном служби, на відміну від більш дешевих аналогів – поліпропіленових та нержавіючих сталевих чи оцинкованих шайб.

Правила монтажа:

• Не можна жорстко кріпити панелі;
• Не можна використовувати для кріплення панелей цвяхи, заклепки, невідповідні шайби;
• Не можна перетягувати шурупи.

3. КРІПИМО ПЕРШУ ПАНЕЛЬ

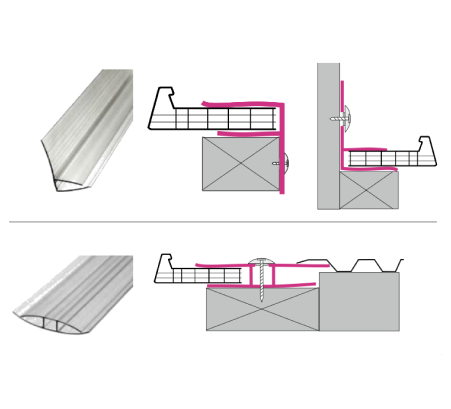

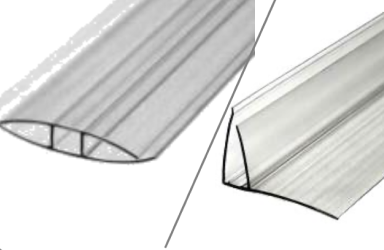

3.1. ВСТАНОВЛЮЄМО БІЧНІ ПРОФІЛІ

Для початку потрібно обрати боковий профіль, який буде підходити для вашої конструкції. Полікарбонатний профіль зруніше буде спочатку покласти на панель, а потім крипіти до опірної конструкції.

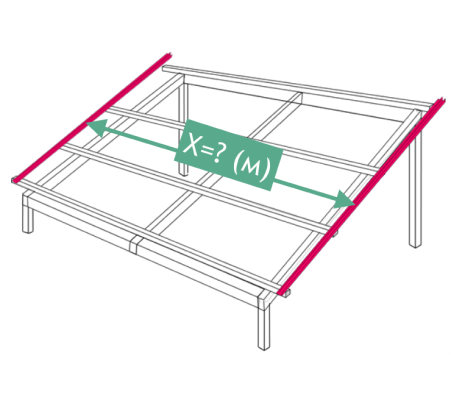

Прикладіть полікарбонатні профілі до конструкції, де вони будуть закріплені, та виміряйте відстань між ними.

Відкладіть профілі та приступайте до обрізки панелей.

3.2. ВРАХОВУЄМО ТЕРМІЧНЕ РОЗШИРЕННЯ

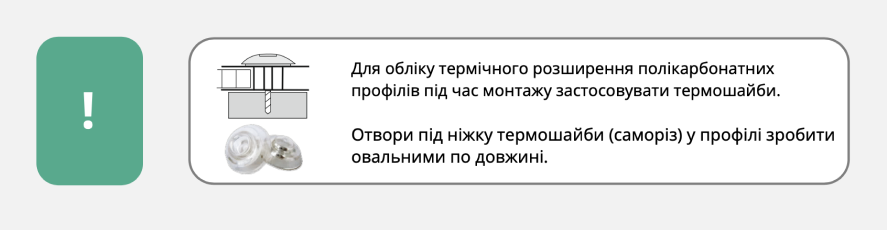

Полікарбонат має властивість розширюватись на сонці та стискатись при морозі. При монтажі важливо дотримуватись термічного зазору – для шайби висвердлюється отвір діаметром 16 мм., якщо упустити цей момент може бути тріщина або ефект хвилі.

Термо-шайба складається з власне пластикової шайби з ніжкою (її висота відповідає товщині панелі), ущільнюючої шайби і кришки, що замикається. Вони забезпечать надійне та герметичне кріплення панелі.

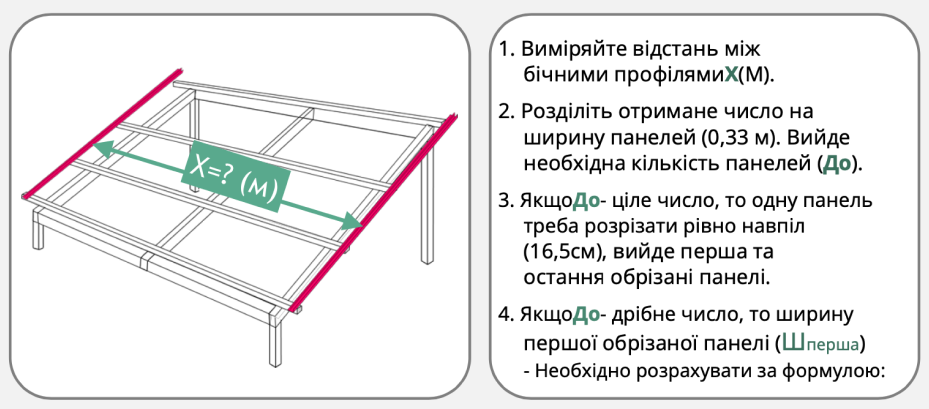

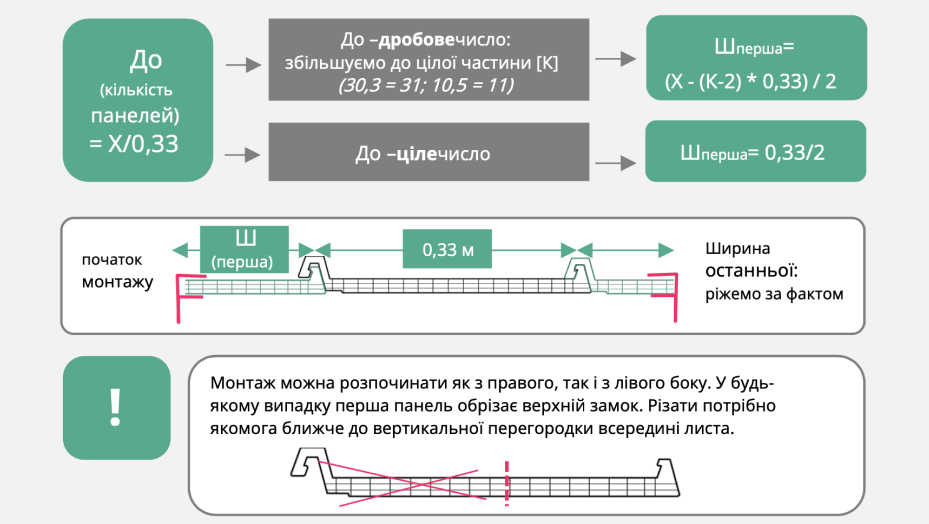

3.3. РОЗРАХУНОК КІЛЬКОСТІ ПАНЕЛЕЙ. ОБРІЗКА ПЕРШОЇ ПАНЕЛІ

Перед монтажем рекомендується розрахувати довжину першої та останньої панелі

К = Х / В, де

К – кількість панелей в конструкції

Х - внутрішній розмір між крайніми несучими конструкціями

В – ширина панелі.

Якщо К (кількість панелей) ціле число, то панель можна розрізати навпіл, таким чином отримуємо першу і останню панель.

Якщо К – дробове число, то кількість панелей округлюємо до цілого в

большую сторону, тоді розмір першої обрізаної панелі

Ш перша визначається за формулою:

Ш перша = (Х — (К-2)*В)/2,  де

Ш перша – ширина першої панелі.

Фактична ширина останньої панелі визначається місцем після монтажу всіх панелей.

3.4. ЗАБИРАЄМО ПЛІВКУ З ВНУТРІШНЬОЇ ПОВЕРХНІ ПЕРШОЇ ПАНЕЛІ

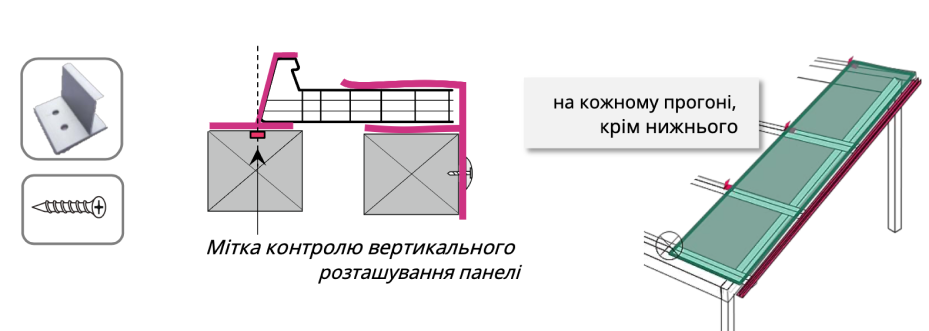

3.5.  ВСТАНОВЛЮЄМО АНКЕРИ

На прогонах зробіть мітки, за якими будуть встановлені анкери. Дані мітки дозволять встановити панель строго вертикально (під кутом 90◦ до прогонів) та уникнути перекосу всієї конструкції. Анкери кріпляться до несучої конструкції двома шурупами (з плоскими головками) по діагоналі.

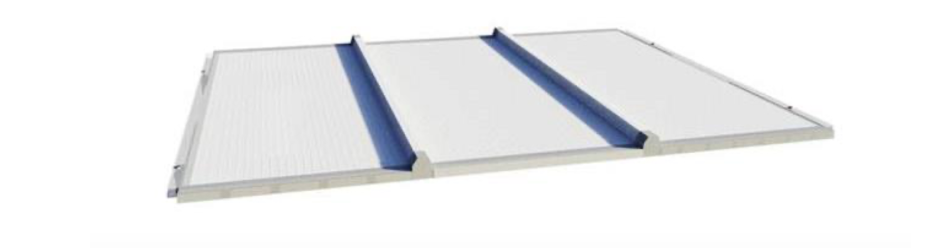

3.6. КРІПИМО ОСТАННІ ПАНЕЛІ

Готуємо наступні панелі аналогічно першої: заклеюємо скотчем торці та закриваємо профілем (панелі не обрізаємо). Укладаємо всі панелі (за винятком останньої) та кріпимо їх на анкери. Остання панель відрізається з розрахунку відстані, що залишилася, до дна бокового профілю. Обрізана панель вставляється у профіль, потім одягається на вже закріплену анкером крайню панель.

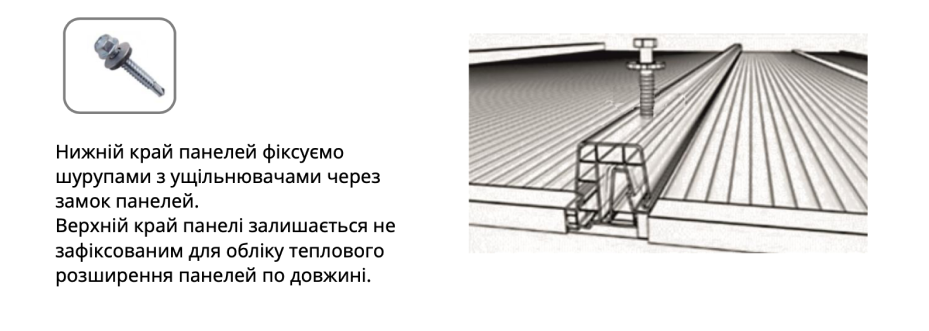

4. ФІКСУЄМО НИЖНІЙ КРАЙ ПАНЕЛІ

Відрізаємо і монтуємо останню панель. Нижній край панелей фіксуємо шурупами з ущільнювачами через замок панелей.

Верхній край панелі залишається не зафіксованим для обліку теплового розширення панелей по довжині.

Замки панелей на торцях можна закрити ковпачками.

Нижній торцевий профіль та ковпачки на замках закріпити дрібними шурупами.
