Проверьте поставку на комплектность и соблюдайте наши общие рекомендации по хранению, а также инструкции по монтажу.

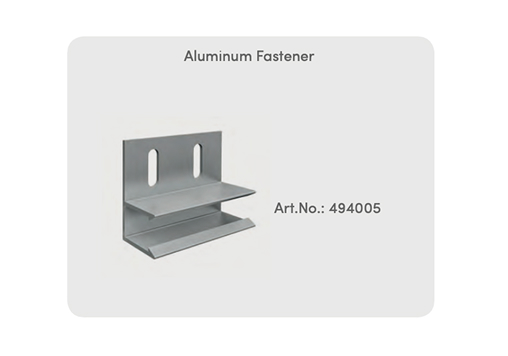

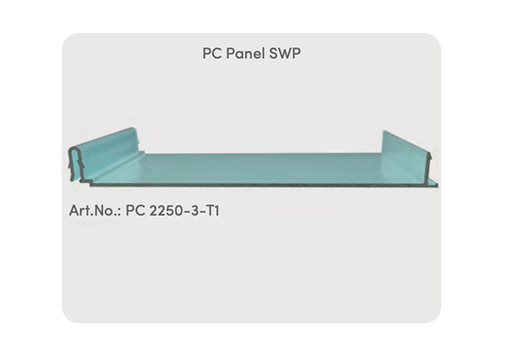

Комплект поставки системы Rodeca SWP включает поликарбонатные панели «PC 2250-3-T1» и алюминиевые крепления «Art. No.: 494005», которые устанавливаются на подготовленную на месте подконструкцию. В зависимости от направления монтажа, перед установкой панелей необходимо проверить состояние и ровность подконструкции.
SWP можно устанавливать практически на любую подконструкцию.

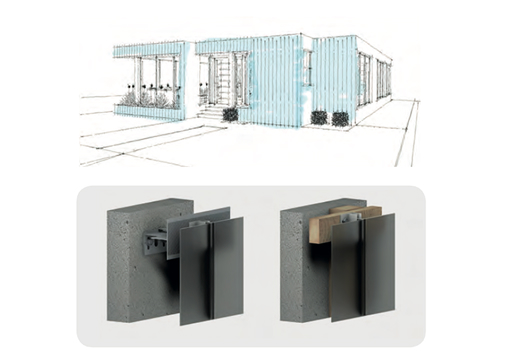

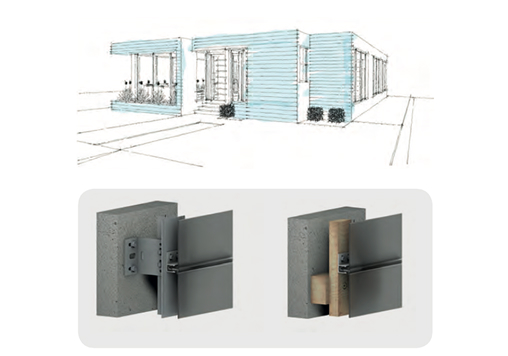

Для горизонтального монтажа подконструкция должна быть расположена вертикально, а для вертикального монтажа — горизонтально.

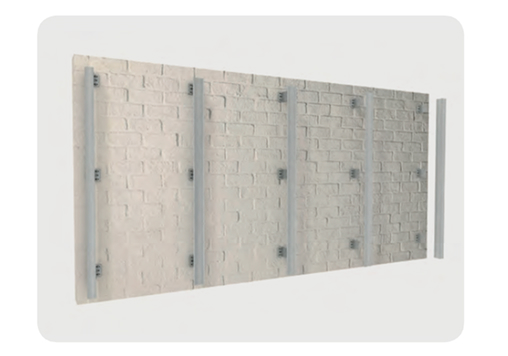

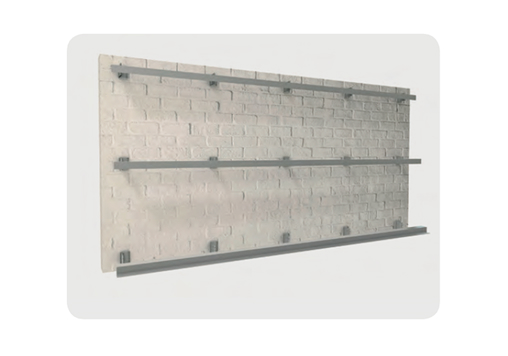

Подконструкция

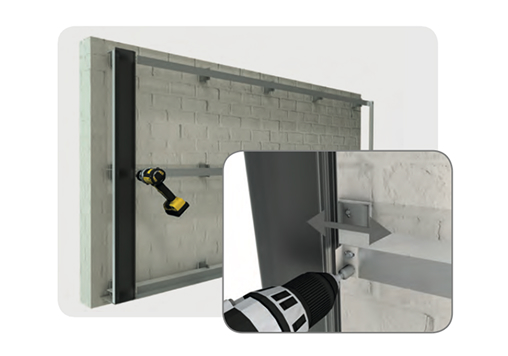

Подконструкция должна состоять из профилей шириной не менее 50 мм. Горизонтальное расстояние между ними должно быть от 60 до 80 см в зависимости от ветровой нагрузки.
Крайняя опора

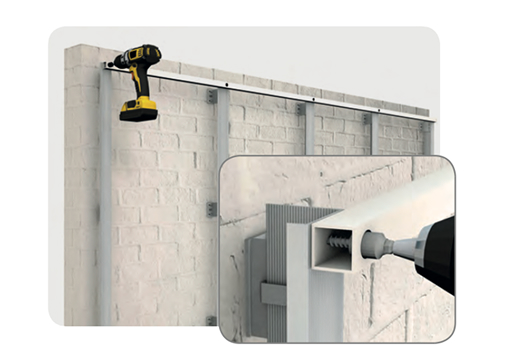

Для поддержки поликарбонатных панелей, разрезанных вдоль, сверху и снизу должна быть закреплена квадратная труба толщиной 30 мм.

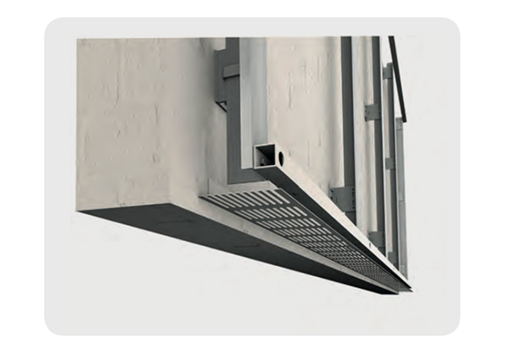

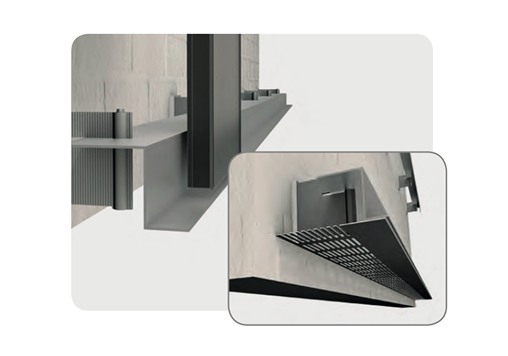

Вентиляция фасада
Важно обеспечить достаточную вентиляцию в пространстве между стеной и поликарбонатной панелью.

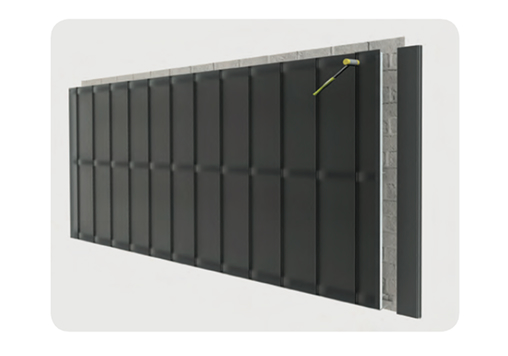

Выравнивание поликарбонатных панелей
Рекомендуется перед началом монтажа выровнять площадь облицовки так, чтобы по краям можно было установить панели примерно одинаковой ширины.
Резка панелей SWP

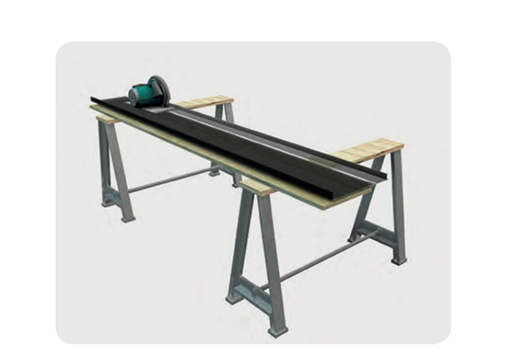

Первую и последнюю панели необходимо подрезать. Для этого можно использовать доступные инструменты, такие как лобзики или циркулярные пилы с мелкозубыми полотнами, а также углошлифовальные машины с соответствующими отрезными дисками.

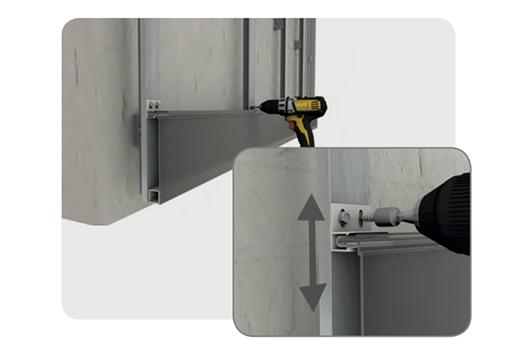

Крепление первой панели
Первая панель должна быть выровнена горизонтально. Клямера прижимаются к пазу панелей до характерного щелчка, после чего прикручиваются к подконструкции. Чтобы панель не была сжата, клямера необходимо выровнять соответствующим образом.

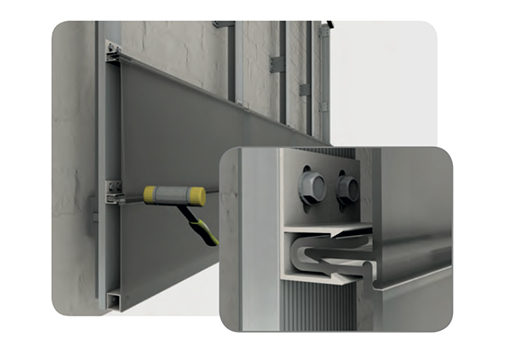

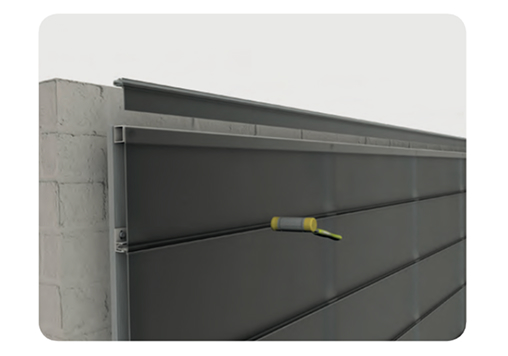

Монтаж панелей SWP

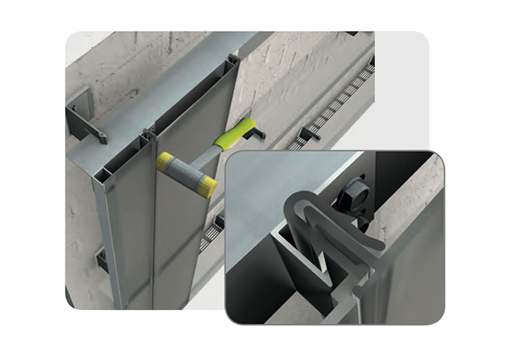

Следующие панели вставляются в соединители предыдущих до полного соединения и плотного закрепления в вакуумном анкере. Для этого следует использовать мягкий или резиновый молоток. Каждую панель необходимо закрепить к подконструкции креплениями, как описано выше.
Крепление последней панели
Последнюю панель необходимо подрезать и соединить с предыдущей панелью, как описано ранее.

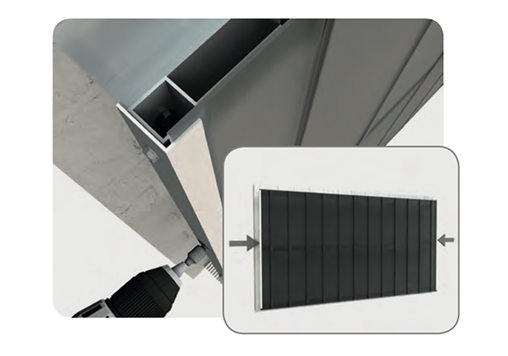

Верхняя и нижняя отделка краев
Подрезанные длинные стороны панелей следует закрепить на квадратной трубе с помощью алюминиевого уголка. Важно обеспечить свободное расширение закрепленной панели.

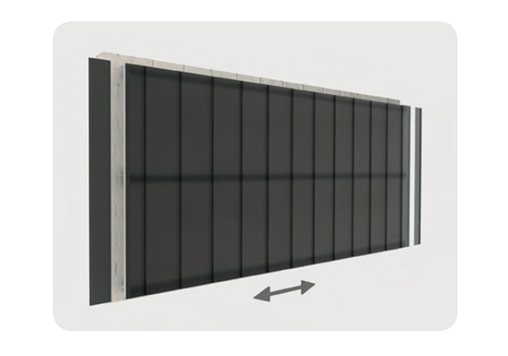

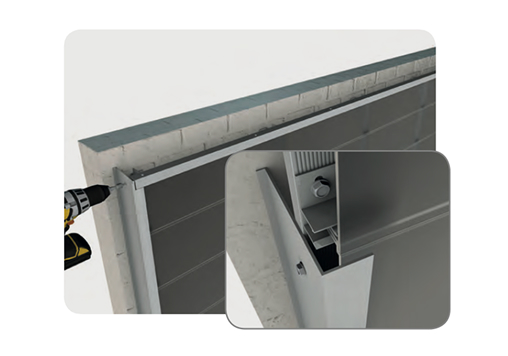

Боковая отделка краев
Боковые концы остекленной площади следует закрыть загнутыми металлическими листами. Важно обеспечить свободное расширение панелей. В качестве ориентира можно принимать расширение примерно 3 мм на 1 м при разнице температур 50°С.

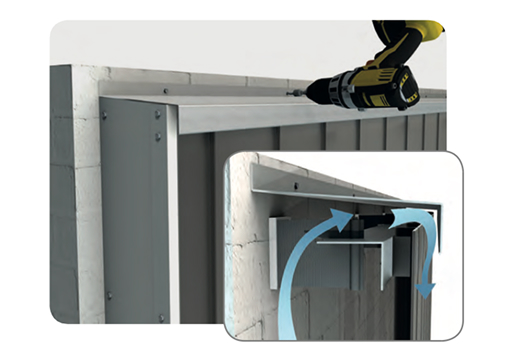

Верхняя отделка краев

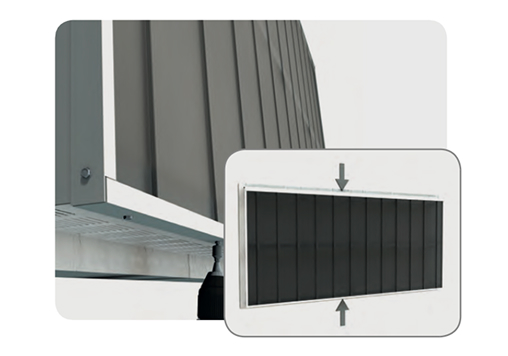

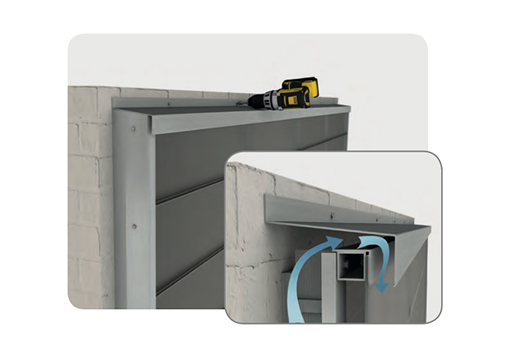

Важно обеспечить, чтобы отверстие для вентиляции зазора было не меньше отверстия для подачи воздуха внизу.

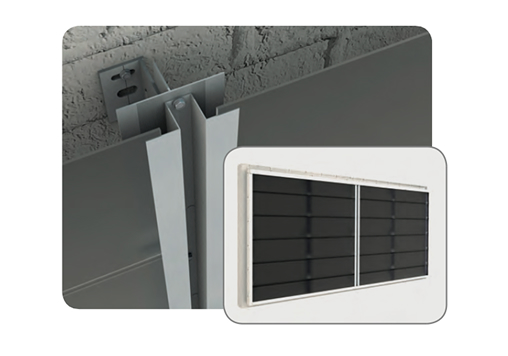

Продольное соединение
Если панели нужно соединять вдоль, необходимо предусмотреть стыковое соединение. Это можно реализовать, например, с помощью профиля типа «шляпа». Важно обеспечить свободное расширение панелей.

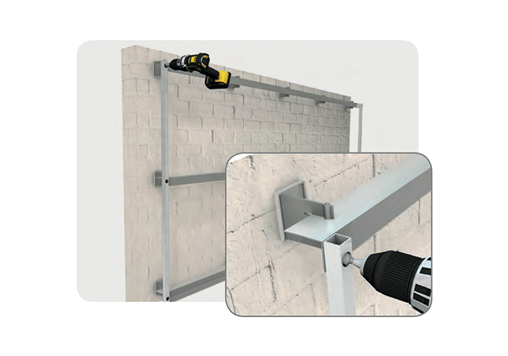

Подконструкция
Подконструкция должна состоять из профилей шириной не менее 50 мм. Вертикальное расстояние между ними должно быть от 60 до 80 см в зависимости от ветровой нагрузки.
Крайняя опора
Для поддержки поликарбонатных панелей, разрезанных вдоль, к бокам необходимо закрепить квадратные трубы толщиной 30 мм.
Вентиляция фасада
Поскольку панели крепятся вертикально с помощью креплений, нижняя опора должна выдерживать вес панелей (примерно 3,8 кг/м²). При планировании подконструкции также необходимо обеспечить достаточную вентиляцию зазора.
Выравнивание поликарбонатных панелей
Рекомендуется перед началом монтажа выровнять площадь облицовки так, чтобы по краям можно было установить панели примерно одинаковой ширины.
Крепление первой панели
Первая панель должна быть выровнена вертикально. Клямера прижимаются к пазу панелей до характерного щелчка, после чего прикручиваются к подконструкции. Чтобы панель не была сжата, клямера нужно выровнять соответствующим образом.
Монтаж панелей SWP
Следующие панели вставляются в соединители предыдущих до полного соединения и плотного закрепления в креплении. Для этого следует использовать мягкий или резиновый молоток. Каждую панель необходимо закрепить к подконструкции креплениями, как описано выше.
Крепление последней панели
Последнюю панель необходимо подрезать и присоединить к предыдущей панели, как описано ранее.
Боковая отделка краев
Подрезанные длинные стороны панелей следует закрепить с помощью алюминиевых уголков и квадратной трубы. Важно обеспечить свободное расширение закрепленной панели.

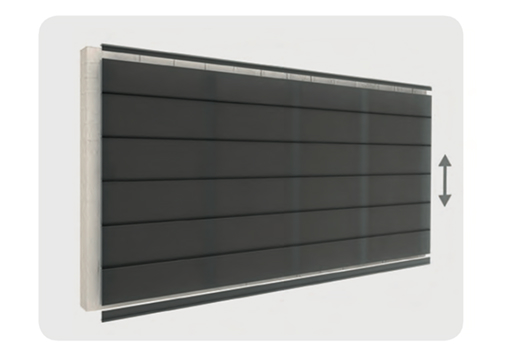

Нижняя отделка краев
Нижний край остекленной площади следует обрамить металлическим листом или уголком.
Верхняя отделка краев

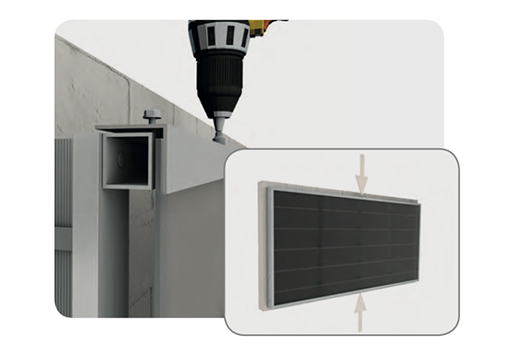

Важно обеспечить, чтобы отверстие для вентиляции зазора было не меньше отверстия для подачи воздуха внизу. Кроме того, верхний край должен быть спроектирован так, чтобы панели могли свободно расширяться. В качестве ориентира можно принимать расширение примерно 3 мм на 1 м при разнице температур 50°С.
