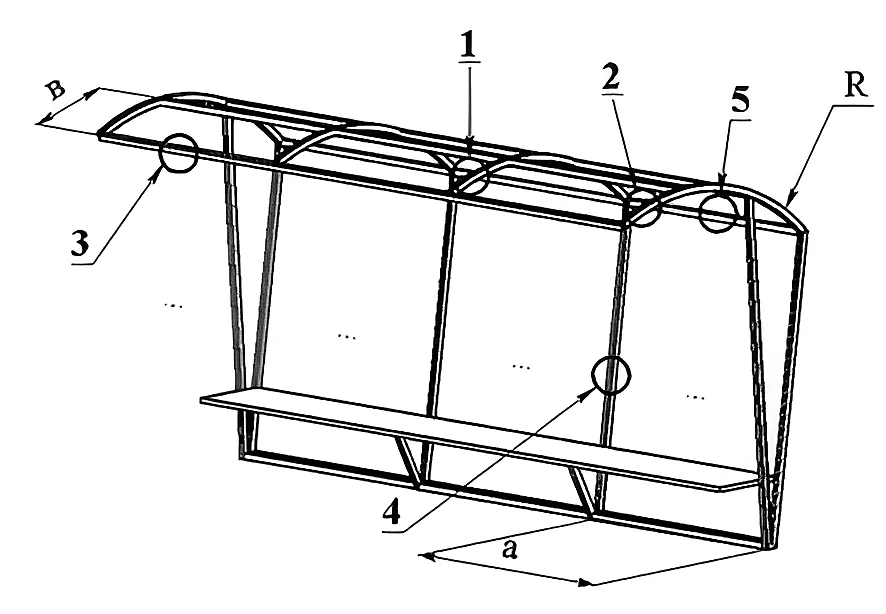

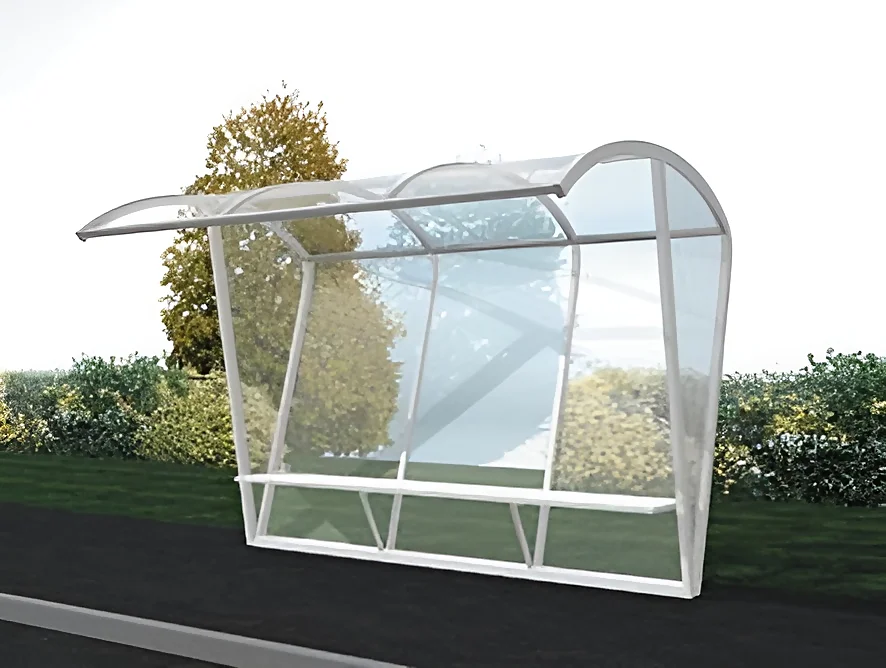

У цій конструкції полікарбонат використовується для скління павільйону, призначеного для зупинки громадського транспорту. Основною функцією павільйону є захист пасажирів від сильного вітру, дощу та інших видів негоди. Будучи місцем великого скупчення людей, павільйони зупинок завжди ризикують стати предметом вандалізму, частіше схильні до випадкових ударів важкими предметами, контакту з відкритим вогнем і сигаретами. Тому поряд з основною функцією матеріал павільйону повинен мати підвищену ударостійкість, не битися з утворенням уламків і бути пожежобезпечним. Монолітний полікарбонат відповідає всім цим вимогам, а також завдяки своїй прозорості надає пасажирам найкращий огляд. Він обійдеться набагато дешевше за скляний триплекс, що застосовується в подібних випадках. Крім того, полікарбонат відповідає сучасним естетичним вимогам, дозволяє виготовляти навіс павільйону у вигляді арки. Красива світлопрозора автобусна зупинка стане окрасою будь-якої міської вулиці, а збірні металоконструкції забезпечують її швидкий та простий монтаж.
ПЕРЕВАГИ ПОЛІКАРБОНАТУ В ДАНІЙ КОНСТРУКЦІЇ:
- ударостійкість
- стійкість до атмосферних впливів
- низька займистість
- гнучкість у холодному стані
- гарне світлопропускання
- широка кольорова гама
ТИПИ ЛИСТІВ ЩО ВИКОРИСТОВУЮТЬСЯ
Стільникові листи завтовшки 6-10 мм використовуються для скління покрівлі.
Монолітні листи завтовшки 4-8 мм використовуються на скління вертикальних огорож.
РЕКОМЕНДАЦІЇ ЩОДО МОНТАЖУ
Загальні рекомендації в розділі «Інструкція з монтажу листів з полікарбонату».

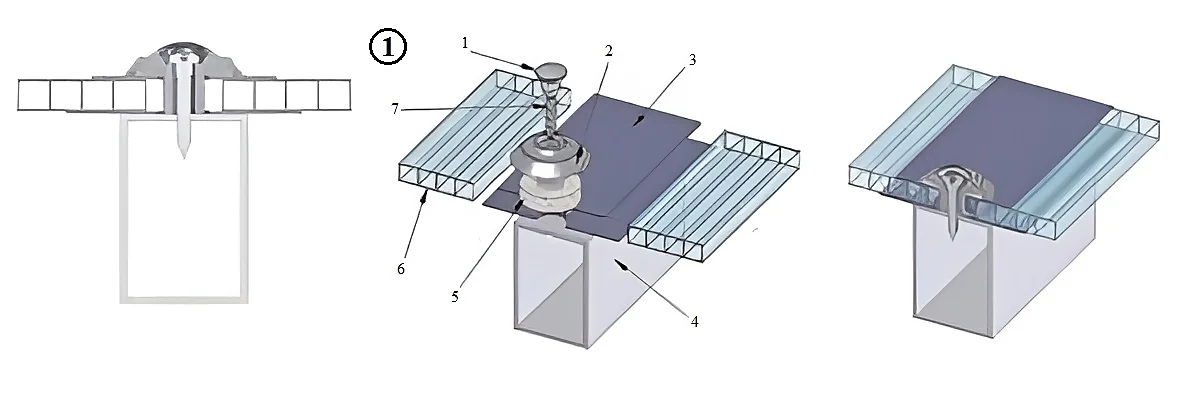

① Вузол з'єднання листів із полікарбонату, розташованих в одній площині
- Кришка термошайби
- Пластикова шайба
- Стиковочний профіль
- Труба каркаса
- Шайба ущільнення
- Сотовий полікарбонат
- Гвинт

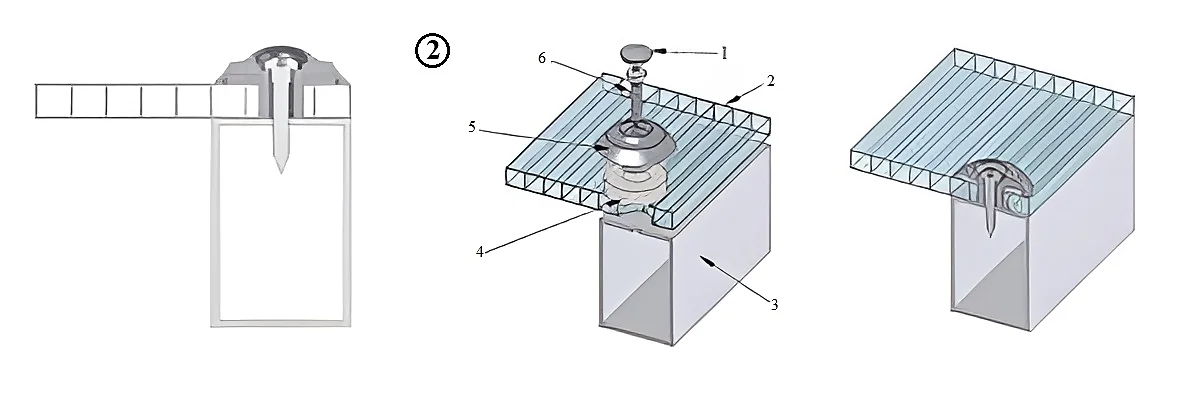

② Вузол з'єднання листів із полікарбонату з трубою каркаса, розташованих з торця конструкції
- Кришка термошайби
- Сотовий полікарбонат
- Труба каркаса
- Шайба ущільнення
- Пластикова шайба
- Гвинт

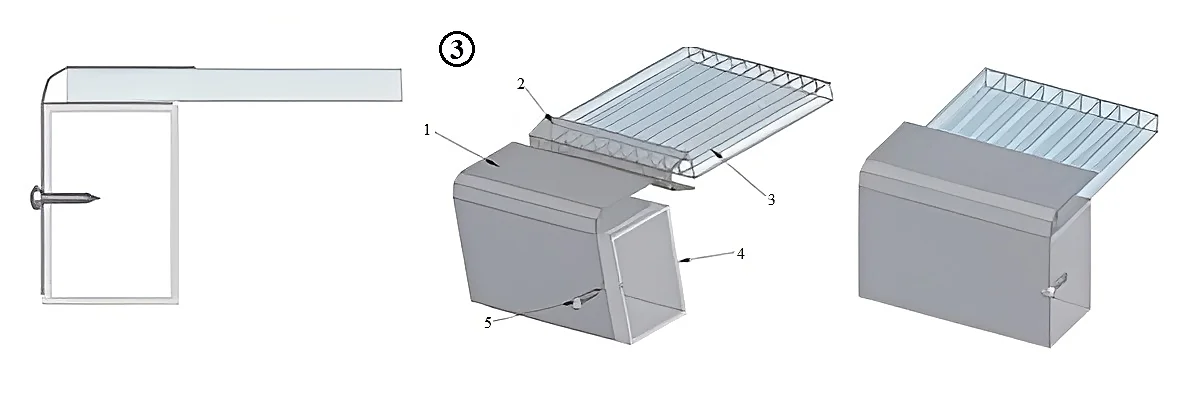

③ Вузол з'єднання листів із полікарбонату з трубою каркаса, розташованих з торця конструкції
- Торцевий профіль
- Перфорована стрічка
- Сотовий полікарбонат
- Труба каркаса
- Гвинт

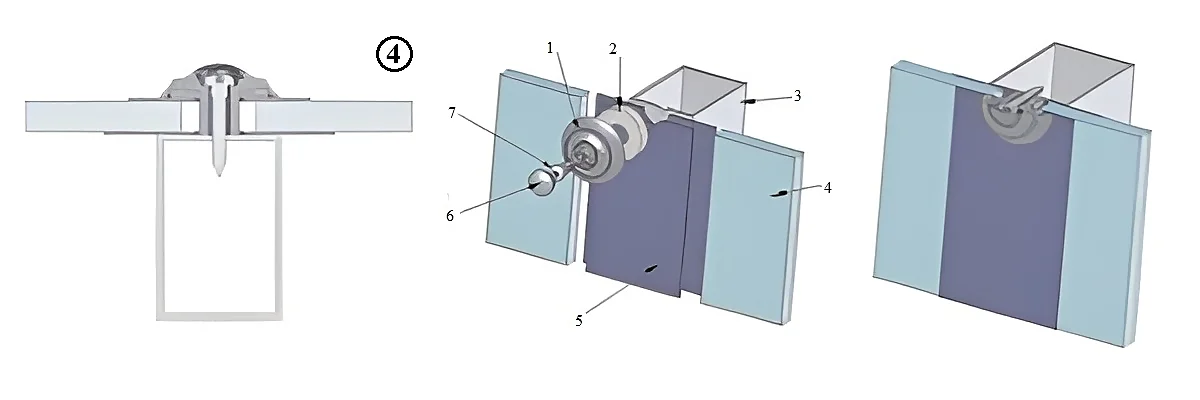

④ Вузол з'єднання листів з полікарбонату, розташованих в одній площині
- Пластикова шайба
- Шайба ущільнення
- Труба каркаса
- Монолітний полікарбонатний лист
- Стикувальний профіль
- Кришка термошайби
- Гвинт

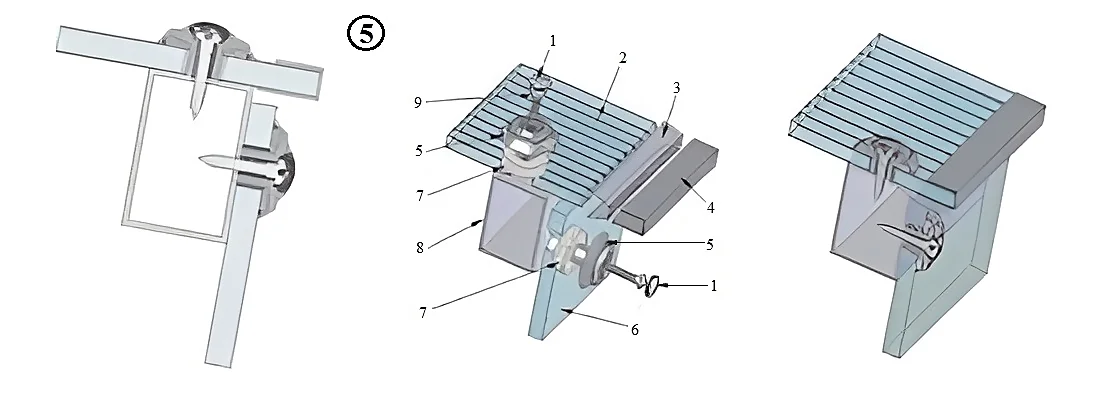

⑤ Вузол з'єднання листів із полікарбонату, розташованих під кутом 90° один до одного
- Кришка термошайби
- Сотовий полікарбонат
- Перфорована стрічка
- Торцевий профіль
- Пластикова шайба
- Монолітний полікарбонатний лист
- Шайба ущільнення
- Труба каркаса
- Гвинт
УВАГА НОВИНА! На сучасному етапі застосування стільникового полікарбонату розроблено, зарекомендували себе і, як наслідок, широко застосовуються на практиці СИСТЕМИ БЕЗПЕЧНОГО СКЛІННЯ стільникового полікарбонату. Вони включають спеціальну будову самої панелі стільникового ПК і спеціальні кріплення – КЛЯМЕРИ для надійного кріплення листів до конструкції та забезпечують наступні переваги:
- за рахунок методу кріплення листів за допомогою кляммерів нівелюється температурне розширення полікарбонату;
- кріплення кляммером вкрай надійне та просте в порівнянні з класичним кріпленням гвинт-термошайба;
- листи стільникового полікарбонату НІДЕ не свердляться, як результат - всередину стільників ніколи не потрапляє вода, комахи, немає цвітіння в стільниках протягом усього терміну експлуатації;
- системи витримують у рази вище снігові/вітерові навантаження на відміну від листових пластиків;
- з легкістю створюються безшовні фасадні та стінові системи/рішення;
- легко здійснити монтаж панелей 13,5 м завдовжки та більше, у тому числі по точному радіусу (листові пластики НЕ рекомендується свердлити\встановлювати довжиною більше 6 м через значне термічне розширення);
- виключена можливість встановити панелі "вгору-ногами/навиворіт" - з 1УФ-захистом всередину - на практиці - це 90% помилок при монтажі.
