Типові схеми вузлів комплектуючих деталей СКП

ДОДАТОК Б

Типові схеми вузлів комплектуючих деталей СКП

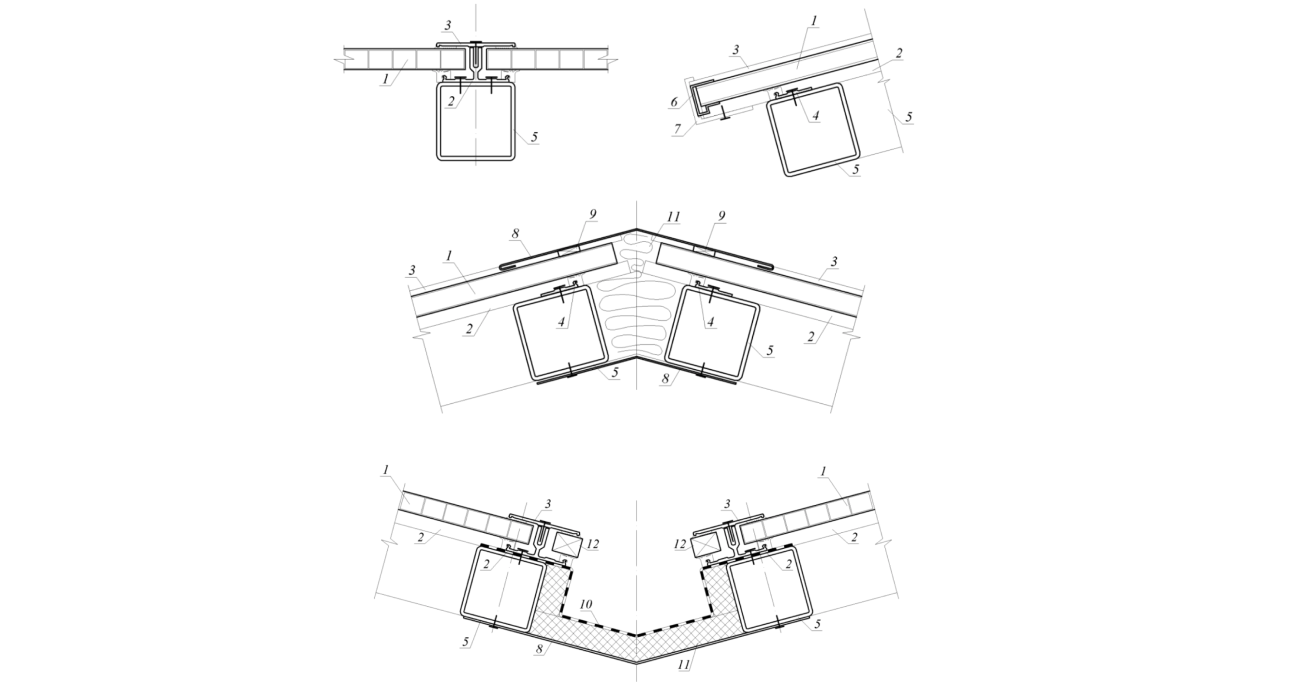

1 – полікарбонатна панель; 2 – базовий алюмінієвий профіль з гумовим ущільнювачем; 3 – притискний алюмінієвий профіль з гумовим
ущільнювачем; 4 – алюмінієвий профіль із гумовим ущільнювачем; 5 – елемент металевого каркаса; 6 – торцевий профіль; 7 – фіксатор торцевого профілю; 8 – фасонний металевий елемент; 9 – ущільнювач; 10 – ПВХ мембрана; 11 – утеплювач; 12 – проставка

Малюнок Б.1 – Деталі покриттів із багатошарових полікарбонатних панелей

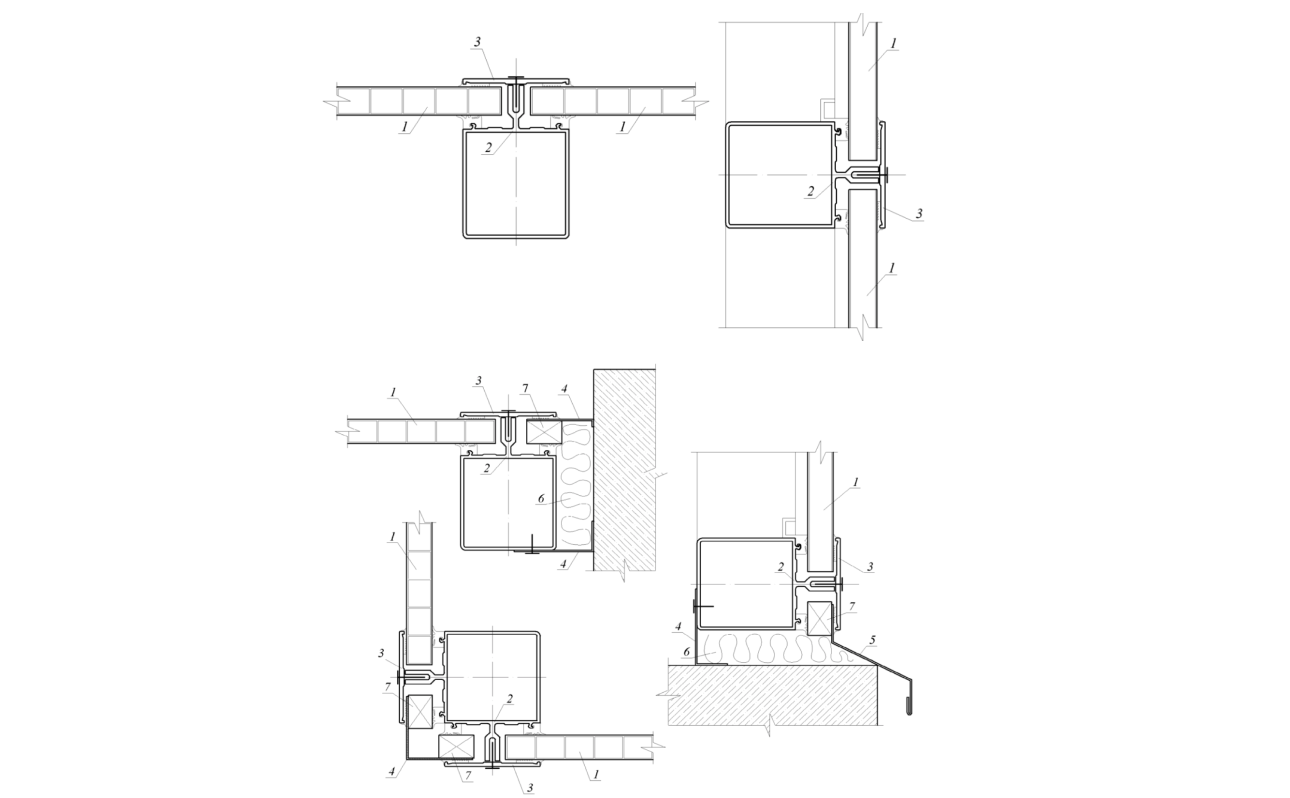

1 – полікарбонатна панель; 2 – базовий алюмінієвий профіль із гумовим ущільнювачем; 3 – притискний алюмінієвий профіль із гумовим ущільнювачем; 4 – фасонний металевий елемент, 5 – відлив; 6 – утеплювач; 7 – проставка

Малюнок Б.2 – Деталі вертикальних огороджувальних конструкцій із сотових полікарбонатних панелей

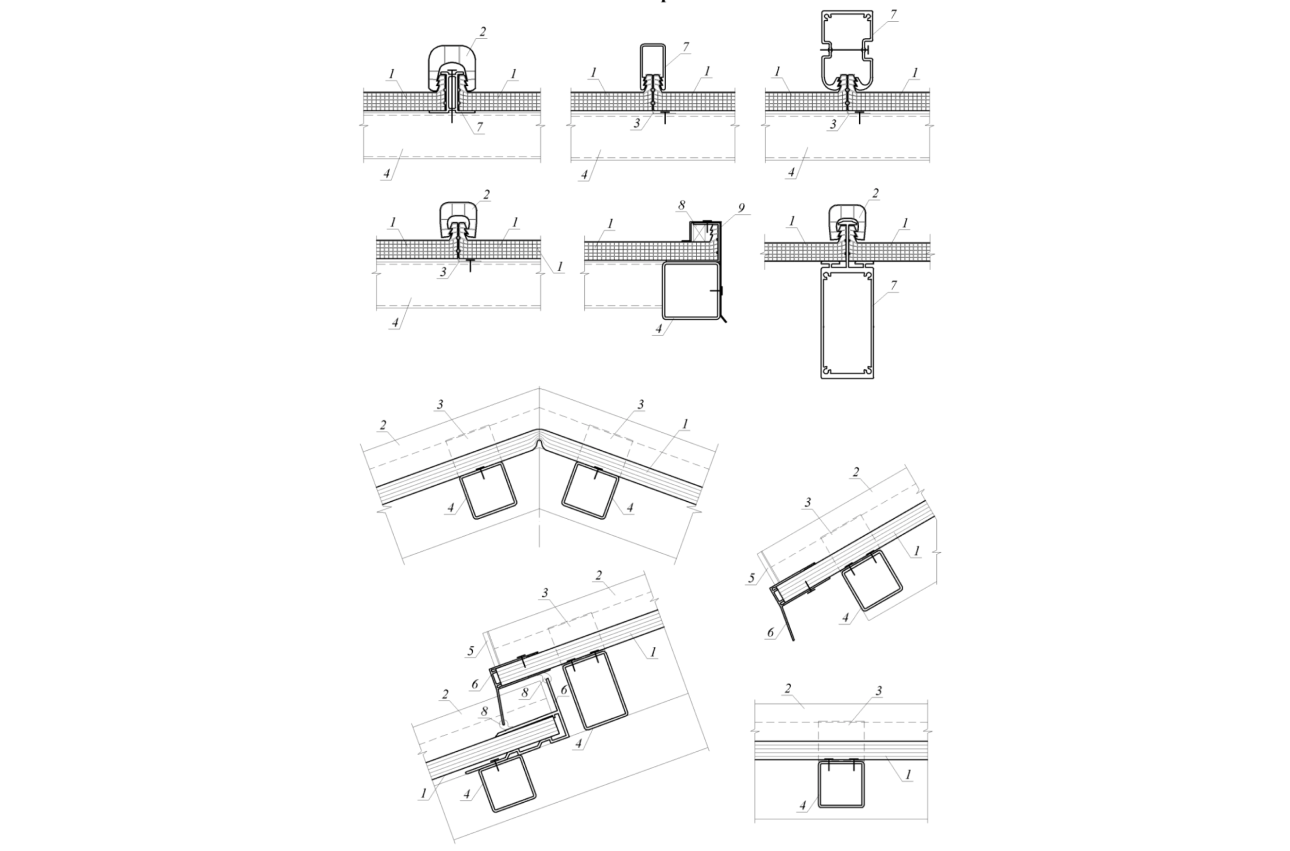

1 – модульна полікарбонатна панель; 2 – полікарбонатний конектор; 3 – заставна деталь; 4 – елемент металевого каркаса; 5 – заглушка конектора; 6 – торцевий елемент алюмінієвий з крапельником; 7 – алюмінієвий профіль; 8 – ущільнювач; 9 – фасонний металевий елемент

Малюнок Б.3 – Деталі покриттів із модульних полікарбонатних панелей

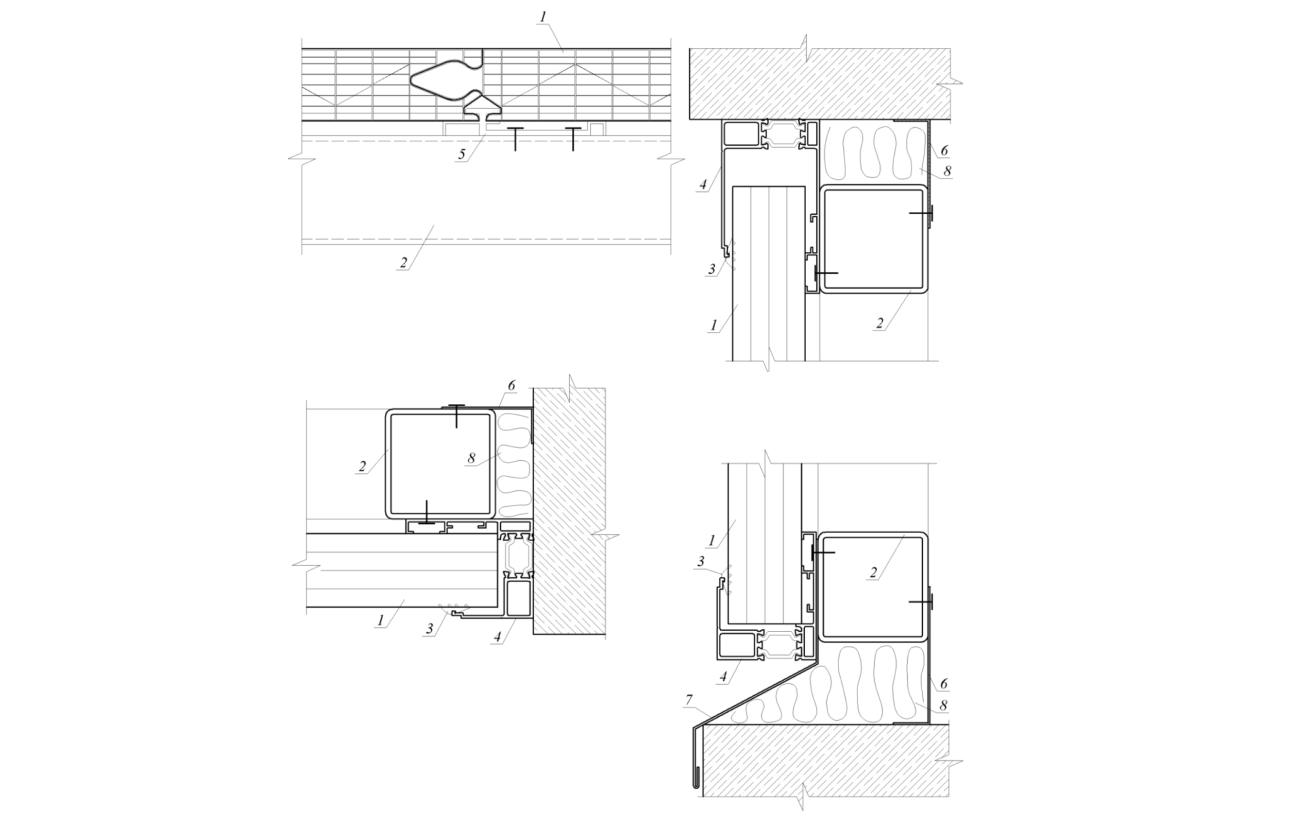

1 – полікарбонатна панель; 2 – базовий алюмінієвий профіль із гумовим ущільнювачем; 3 – притискний алюмінієвий профіль із гумовим ущільнювачем; 4 – фасонний металевий елемент, 5 – відлив; 6 - утеплювач; 7 – проставка

Малюнок Б.4 - Деталі вертикальних огороджувальних конструкцій із плоских багатошарових модульних полікарбонатних модульних панелей

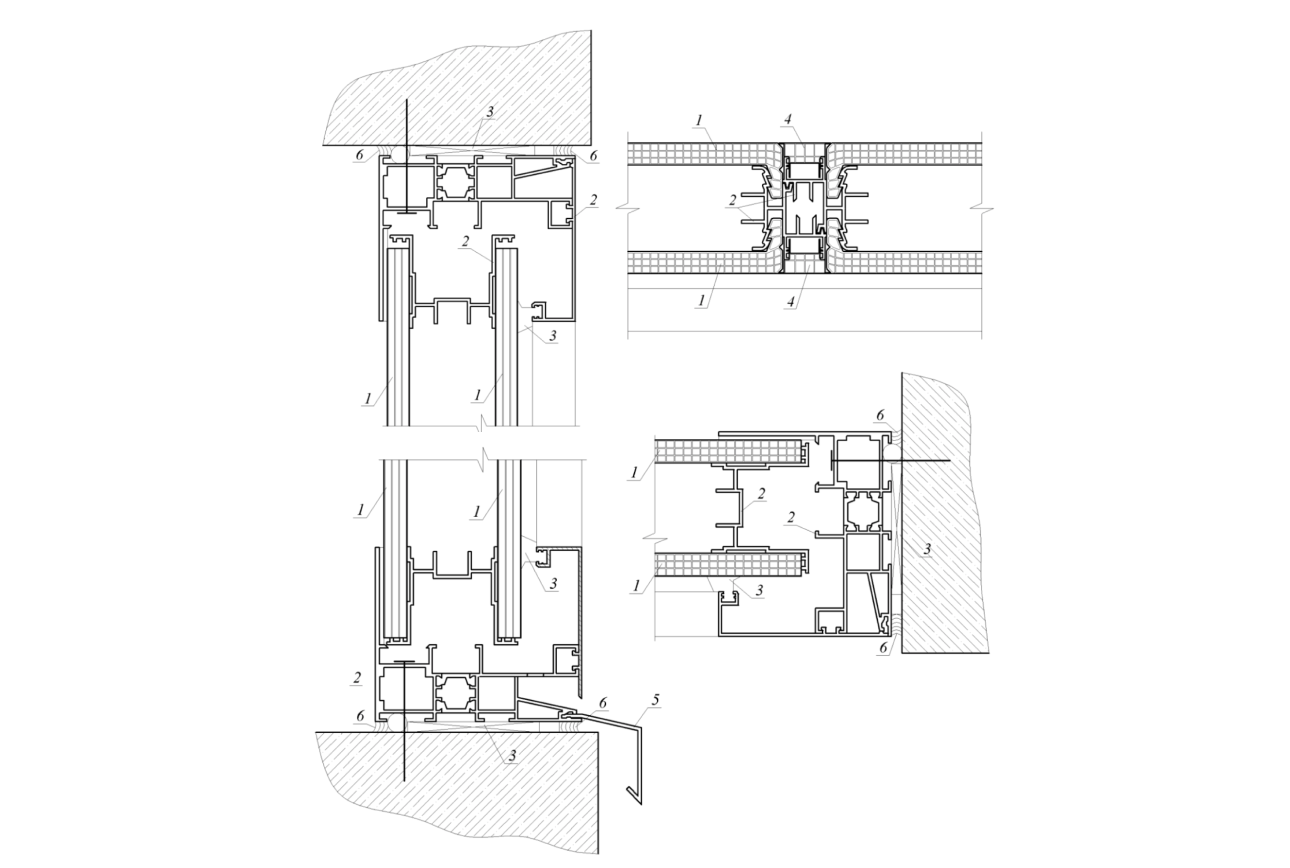

 1 – полікарбонатна панель; 2 – алюмінієвий профіль; 3 – ущільнювач; 4 – полікарбонатна вставка; 5 - відлив; 6 - герметик

Малюнок Б.5 – Деталі вертикальних огороджувальних конструкцій із подвоєних модульних полікарбонатних панелей і з термоізольованим каркасом
