Типові помилки проектування та монтажу полікарбонатних конструкцій

Полікарбонатні листи - це практичне та привабливе рішення для зведення різних видів покрівлі, скління та прозорих перегородок. Сам монтаж  полікарбонату не дуже складний.

Для того, щоб готова конструкція мала довершений зовнішній вигляд та мала довгий термін експлуатації, в роботі з полікарбонатом потрібно дотримуватись технологічних рекомендацій, які надає завод-виробник.

Якщо ви хочете самостійно провести монтаж стільникового полікарбонату, зверніть увагу на типові помилки під час таких робіт.  Нижче ми розглянемо на реальних прикладах найпоширеніші помилки при монтажі полікарбонату, які за статистикою допускаються найчастіше.



Помилка 1



Проектування/монтаж без урахування термічного розширення полікарбонату 0,065 мм/мΔС



Під час монтажу варто враховувати властивість полікарбонату розширюватися при високих температурах і стискатися при низьких. Тому, щоб уникнути викривлення та утворення внутрішньої напруги панелі, необхідно враховувати її вільне розширення. Розпочинаючи проектування, варто враховувати зміну розміру листів, при їх прогині та зміну температури навколишнього середовища. Також слід передбачити, як можна компенсувати деформацію листів, при зміні температури.

Якщо розпочати монтаж без врахування термічного розширення, то влітку листи можуть вигинатись при високих температурах, а взимку в місцях свердління полікарбонат може навіть потріскати. Термічне розширення матеріалу складає приблизно 3 мм на кожен метр по довжині.

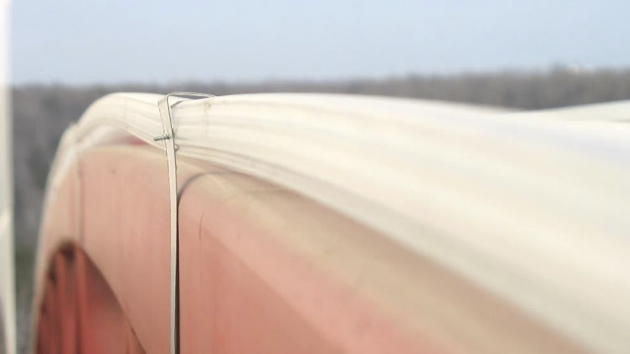

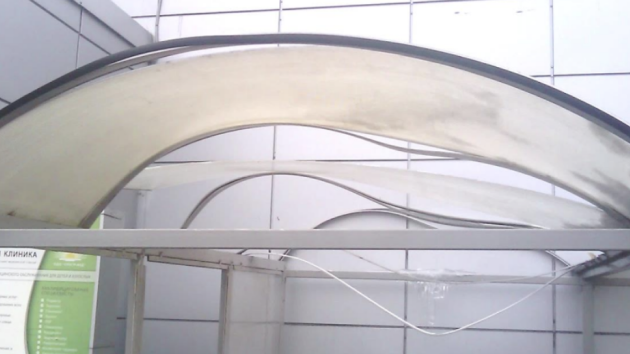

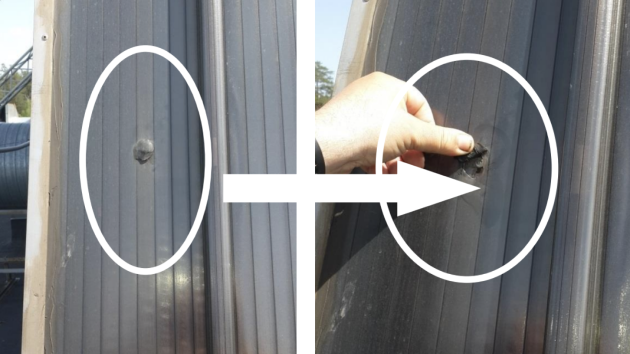

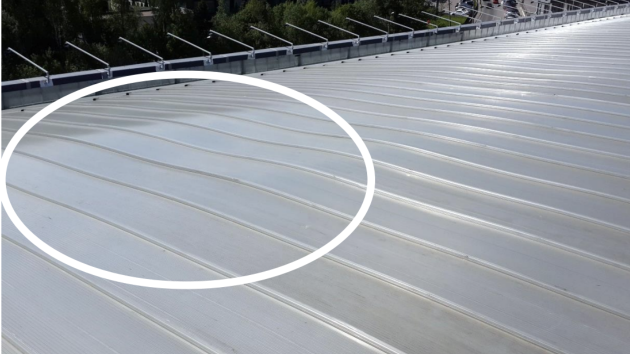

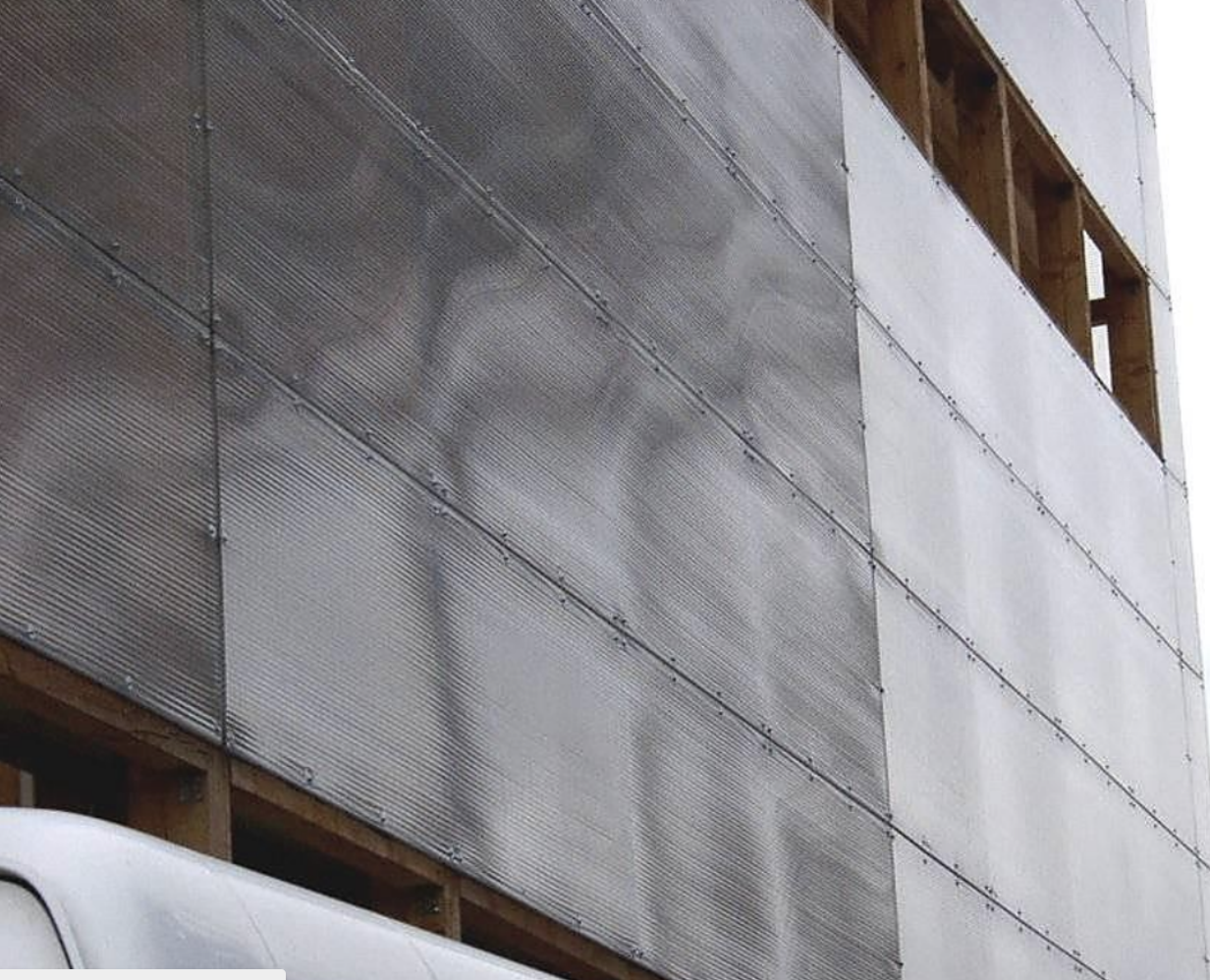

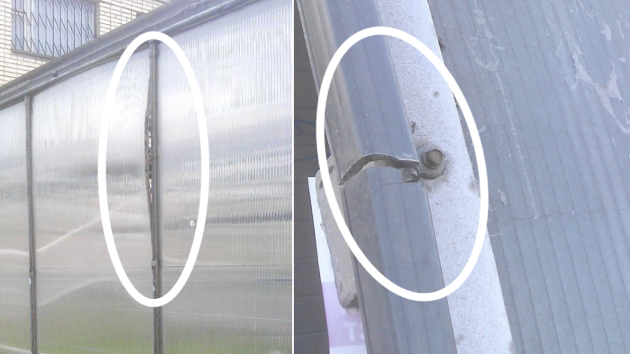

Наслідки монтажу без урахування термічного розширення:

Помилка 2



Використання панелей без УФ-захист або людський фактор: монтаж без урахування розміщення УФ-шару



Купуючи полікарбонатні листи, одразу з'ясуйте яким чином вони захищені від УФ випромінювання: з двох сторін чи однієї сторони? Більшість листів мають захисну плівку лише з однієї сторони. При монтажі листів сторону, на якій є захисний УФ шар, завжди потрібно встановлювати до джерела випромінювання, тобто до сонця.
Не рекомендується знімати обидві захисні плівки, адже є можливість по необережності, повернути бік з УФ захистом в протилежний від джерела світла. При такій помилці, навіть якісний полікарбонат, швидко втратить свої властивості та зруйнується через 3-4 місяці.
Загалом, захисні плівки бажано знімати вже після монтажу листів, це мінімізує дрібні механічні пошкодження поверхонь.



Людський фактор: монтаж без урахування розміщення УФ-шару



Якщо ви плануєте монтаж якісних (інженерних) листів і замкових панелей зі сотового полікарбонату, зверніть увагу що вони мають УФ-захисний шар з лише одного боку. Тому встановлюйте такі листи та панелі стороною УФ-шару догори (в напрямку до сонця).

Важливо проконтролювати будівельників, адже вони можуть укладати листи та панелі в довільному порядку (особливо, якщо була видалена монтажна плівка). Такі дії призведуть вас до передчасного руйнування покриття.

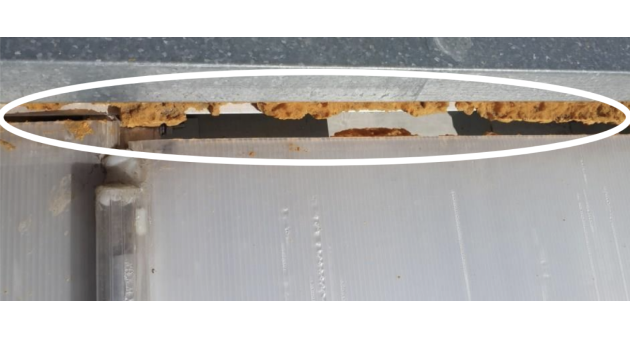

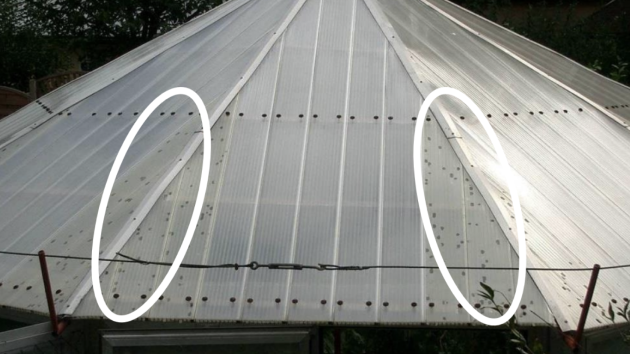

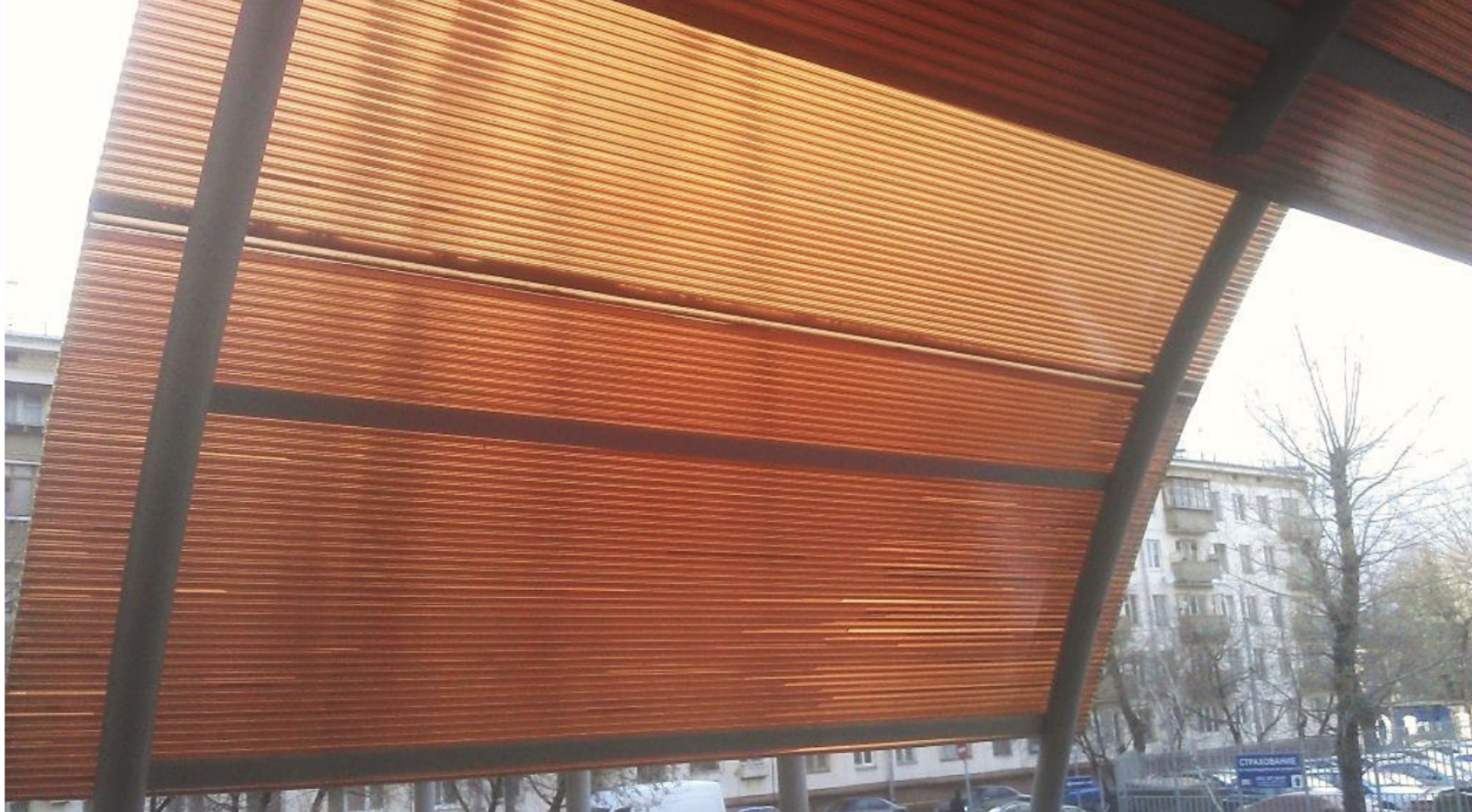

Зруйновані листи полікарбонату при неправильній орієнтації сторони з УФ шаром:

Використання панелей без УФ-захисту

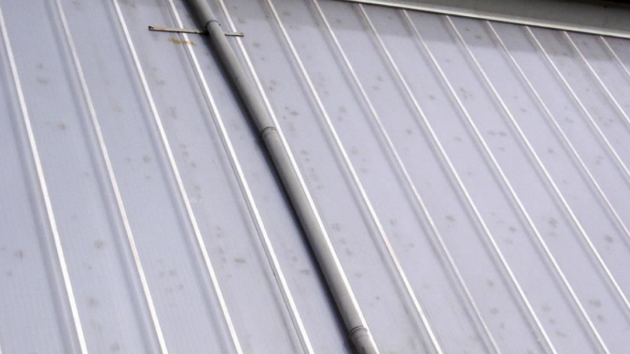

Полікарбонатні листи без УФ-захисту, під дією ультрафіолетового випромінювання, досить швидко руйнуються. З часом на листах можна спостерігати помутніння і появу мікротріщин.Термін використання такого матеріалу буде обмежено.

Помилка 3

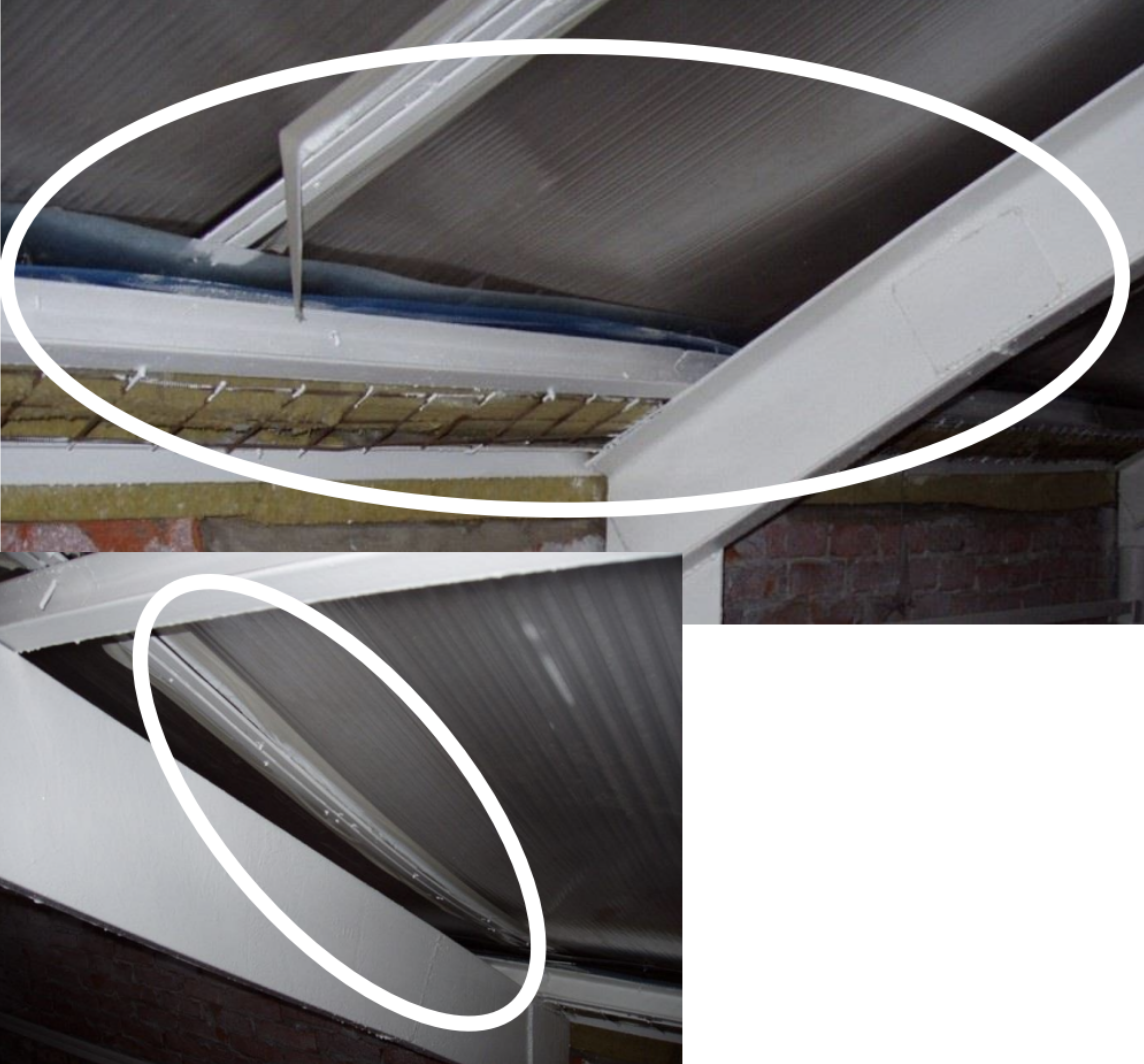

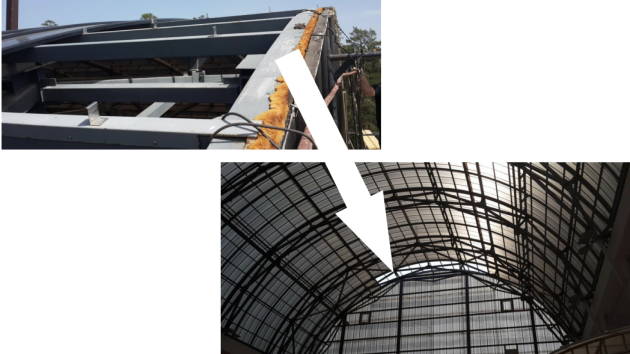

Відсутність опорної конструкції або неправильний вибір кроку обрешітки



У разі відсутності вкрай важливої опорної конструкції, листи монолітного полікарбонату можуть прогинатись під впливом снігового навантаження.

Зверніть увагу, в цьому випадку алюмінієві профілі, які є в конструкції – не являються опорними.

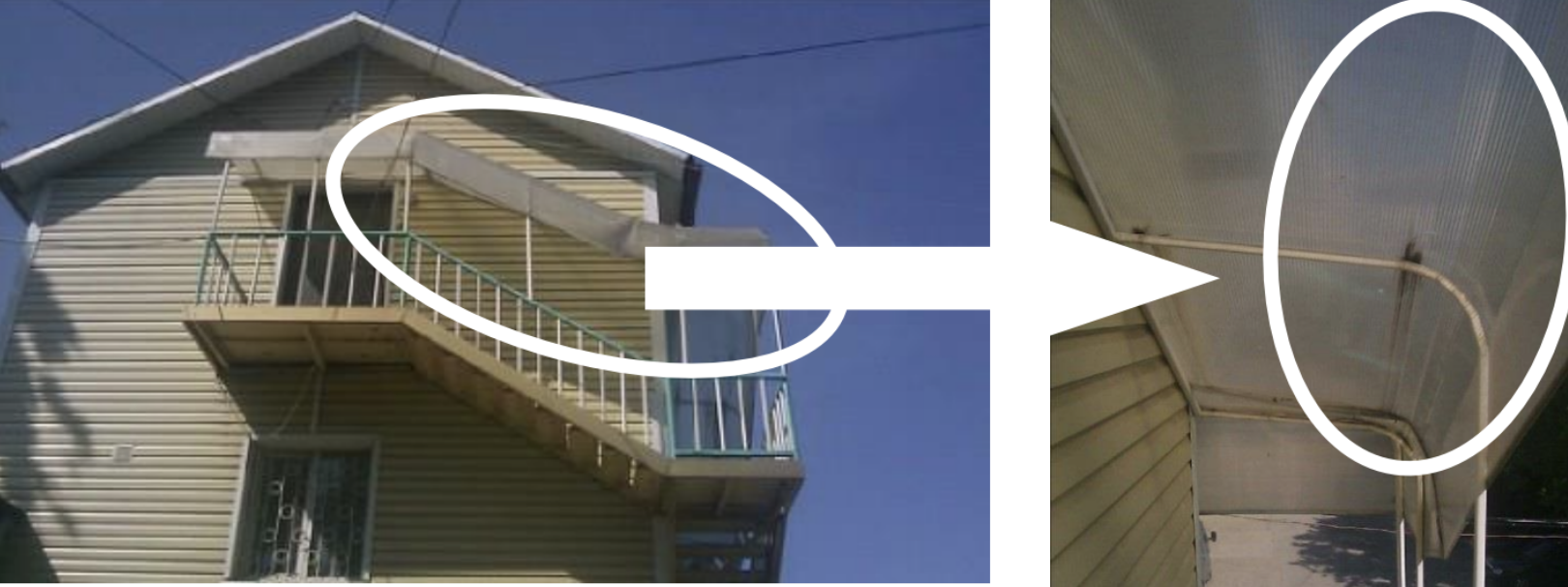

а)При неправильному розрахунку кроку обрешітки, полікарбонатні панелі можуть прогнутись. В такому випадку присутній високий ризик руйнування конструкції.

б) Якщо саморізи вкручувати безпосередньо в полікарбонатну панель, тоді герметичність конструкції порушиться, утвориться внутрішня порожнина панелі. Також пряме кріплення саморізами призведе до появи містків холоду.

Помилка 4



Хибний розрахунок радіусу арки



Викладка панелей полікарбонату реалізується таким чином, щоб напрямок ребер жорсткості відповідав нахилу даху. Листи полікарбонату не можна гнути вздовж ребер жорсткості. Недотримання цього правила призведе до поломки панелі.

Для кожної товщини листів (сотового, монолітного полікарбонату), замкових панелей є свій рекомендований мінімальний радіус вигину.



Мінімальний радіус вигину листу полікарбонату - це показник, який характеризує, наскільки можна зігнути лист, перед тим, як проводити монтаж аркових покрівель.

У випадку, якщо не враховувати цей важливий показник та встановити полікарбонат за меншим радіусом, це може призвести до пошкоджень:

• листи полікарбонату внаслідок термічного розширення можуть лопнути, внаслідок надлому під навіс проникатиме вода;
• листи можуть вирвати саморізи або профілі, тоді може зірватися вся конструкція;
• листи можуть тріскати.



Полікарбонатний лист, який зігнули без врахування дозволеного мінімального радіуса, може деформуватись.

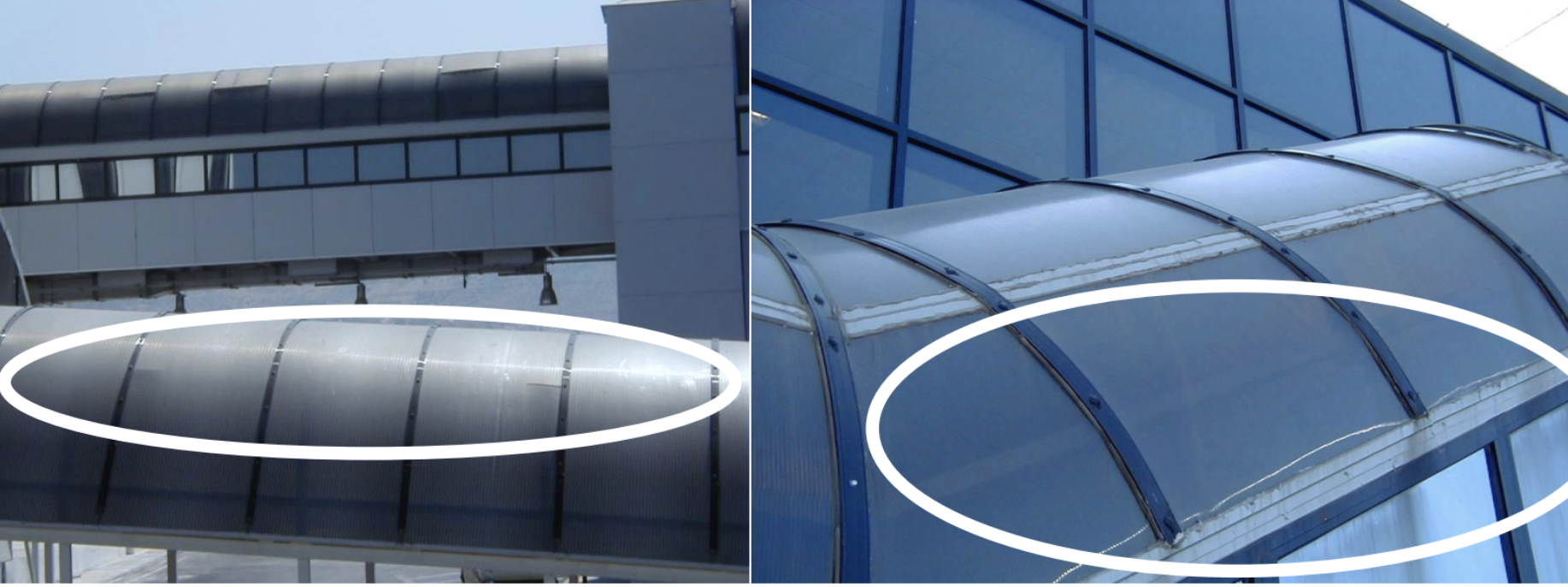

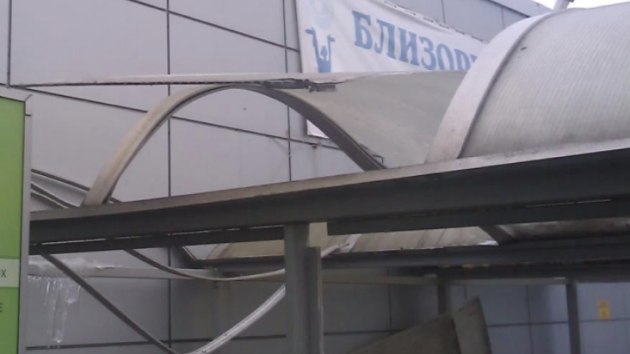

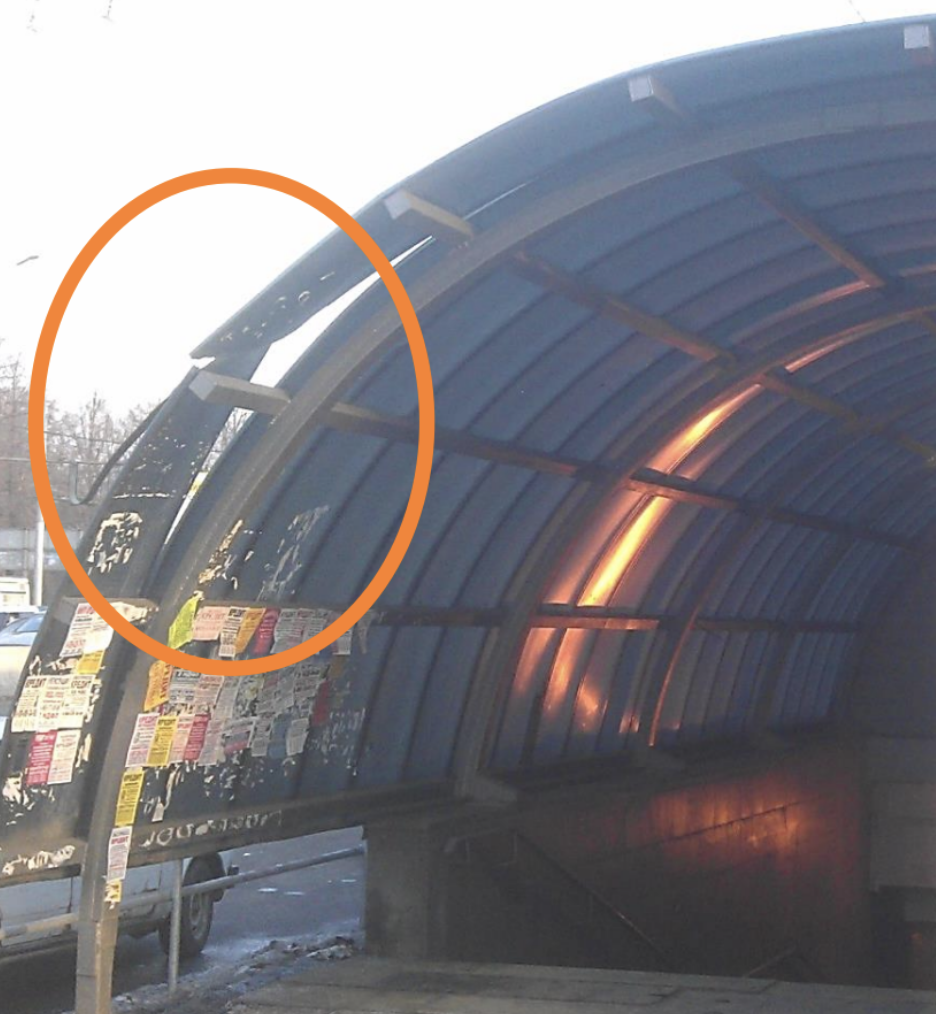

Руйнування полікарбонату через неправильний радіус вигину:

Помилка 5



Неправильне розташування листів

Викладка листів полікарбонату реалізується таким чином, щоб соти полікарбонату обов'язково були направлені донизу. У цьому випадку нахил конструкції має бути не менше ніж 10%. Такий спосіб розташування листів, дозволяє мінімізувати та зменшити накопичення пилу, бруду, вологи всередині листа, та забезпечити вільне відведення конденсату.
