НАВІСИ ТА ПАВІЛЬЙОНИ НА ДИТЯЧОМУ МАЙДАНЧИКУ



Напевно, багатьом знайома ситуація, коли прогулянка дітей після дощу на території дитячого садка або домашнього двору стає неповноцінною через те, що пісок у пісочниці намок, і в ньому неприємно копатися, гойдалки мокрі, і на них неможливо сидіти, веранди теж намокли і т.д. . Природним вирішенням проблеми стане навіс із полікарбонату над різними об'єктами дитячого майданчика. Легкий та красивий навіс захистить пісочницю та веранду від негоди, головним чином від дощу та снігопаду, а також може стати захистом від сонця, вітру, пилу та шуму (що може бути особливо приємно сусідам, які віддають перевагу тиші).

ПЕРЕВАГИ ПОЛІКАРБОНАТУ В ДАНІЙ КОНСТРУКЦІЇ:



1. стійкість до атмосферних впливів, в тому числі до граду
2. гнучкість у холодному стані
3. ударостійкість та безуламковість
4. гарне світлопропускання або навпаки розсіяння та затемнення за потреби
5. надзвичайно широкий колірний ряд



ТИПИ ЛИСТІВ ЩО ВИКОРИСТОВУЮТЬСЯ



Стільникові листи завтовшки від 6 мм. Монолітні листи завтовшки від 4 мм.



КОНСТРУКТИВНІ ОСОБЛИВОСТІ



Стільниковий та монолітний полікарбонат дозволяє робити навіс будь-якого розміру та форми. Листи легко піддаються вигину. Вся конструкція дуже легко та швидко збираються.

Вертикальні поверхні скління піддаються значним вітровим і сніговим навантаженням, тому кожного конкретного випадку необхідно виконати точний розрахунок кроку несучих конструкцій, як у розділі «Збір навантажень і визначення кроку несучих конструкцій».

РЕКОМЕНДАЦІЇ ЩОДО МОНТАЖУ



Якщо в конструкції використовується стільниковий полікарбонат, то перш ніж вигинати листи, треба переконатися, що порожнисті канали всередині панелі зорієнтовані правильно: уздовж напряму вигину. Для визначення радіуса вигину конкретної конструкції слід звернутися до розділу «Збір навантажень та визначення кроку несучих конструкцій» та інших таблиць Довідника.

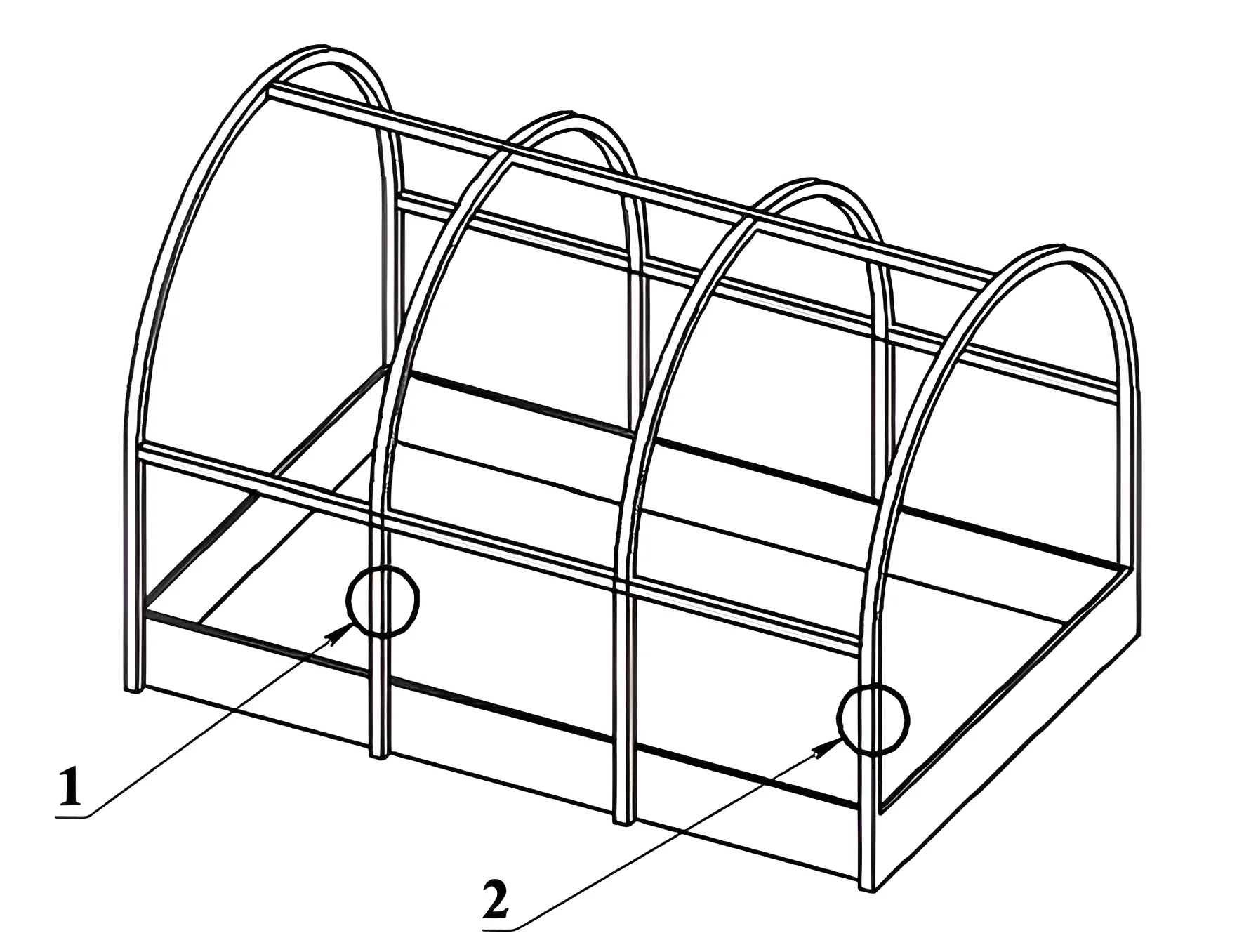

Каркас конструкції пісочниці

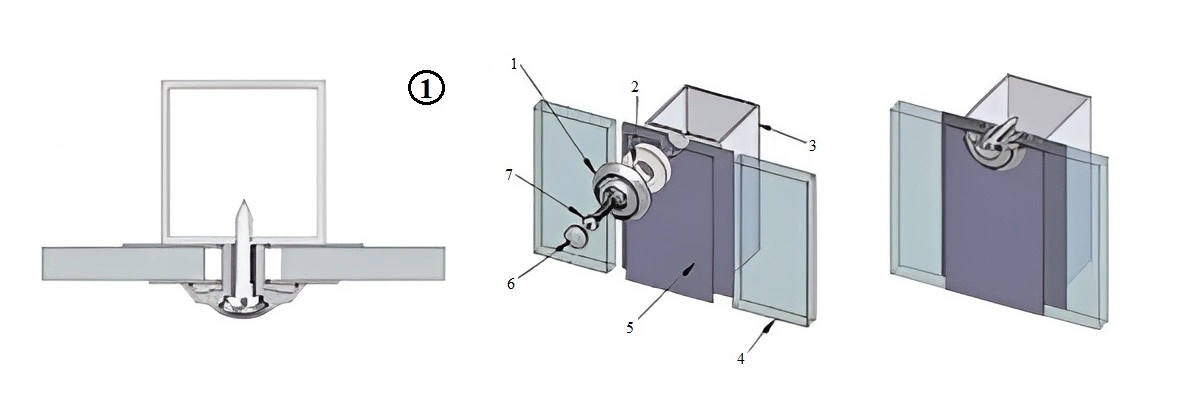

① Вузол з'єднання листів із полікарбонату, розташованих у одній площині

1. Пластикова шайба
2. Шайба ущільнення
3. Труба каркаса
4. Монолітний полікарбонатний лист Rodeca
5. Стикувальний профіль
6. Кришка термошайби
7. Гвинт

② Вузол з'єднання листів з полікарбонату, розташованих на торці конструкції

1. Кришка термошайби
2. Пластикова шайба
3. Шайба ущільнення
4. Труба каркаса
5. Монолітний полікарбонатний лист Rodeca
6. Стикувальний профіль
7. Гвинт

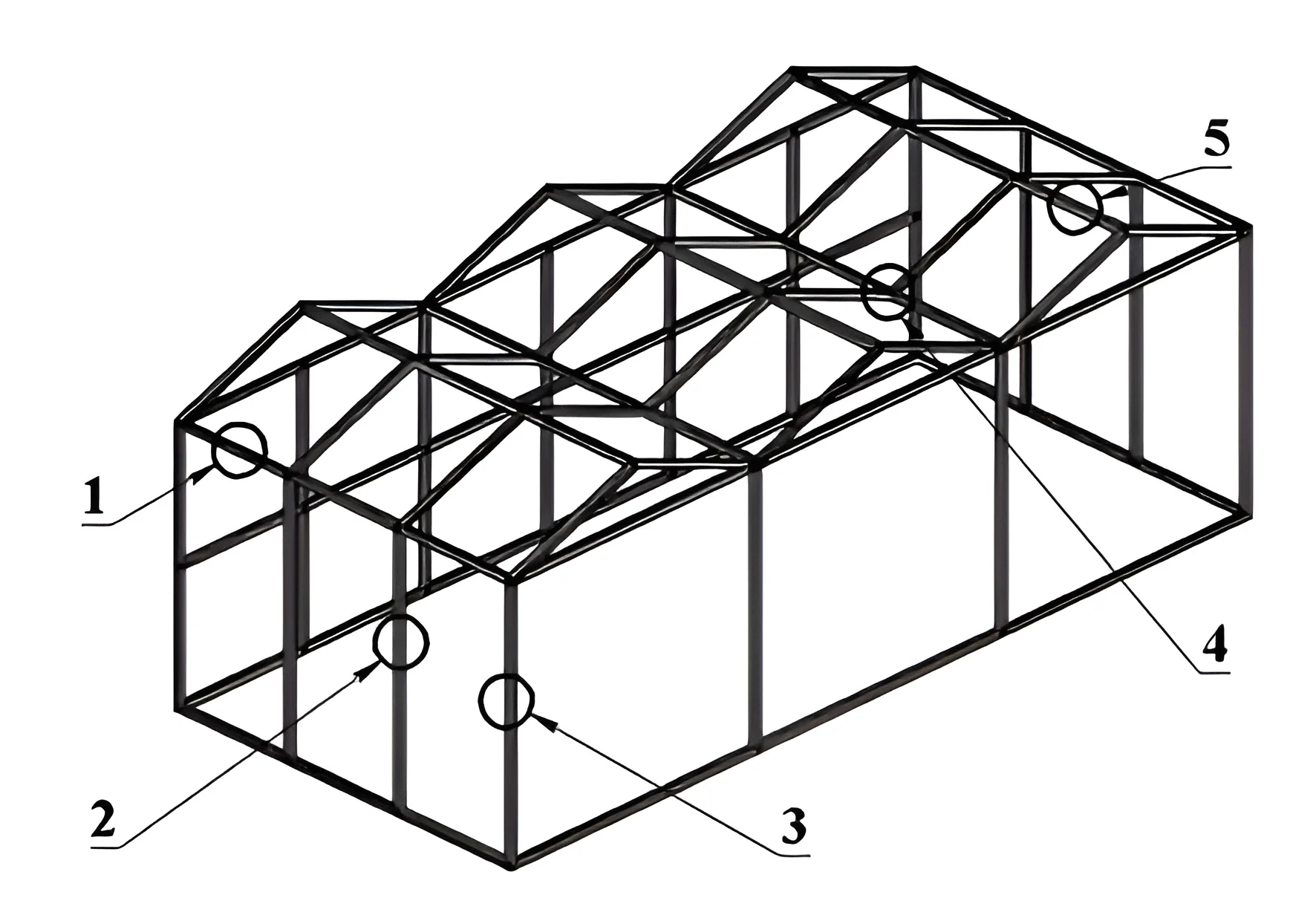

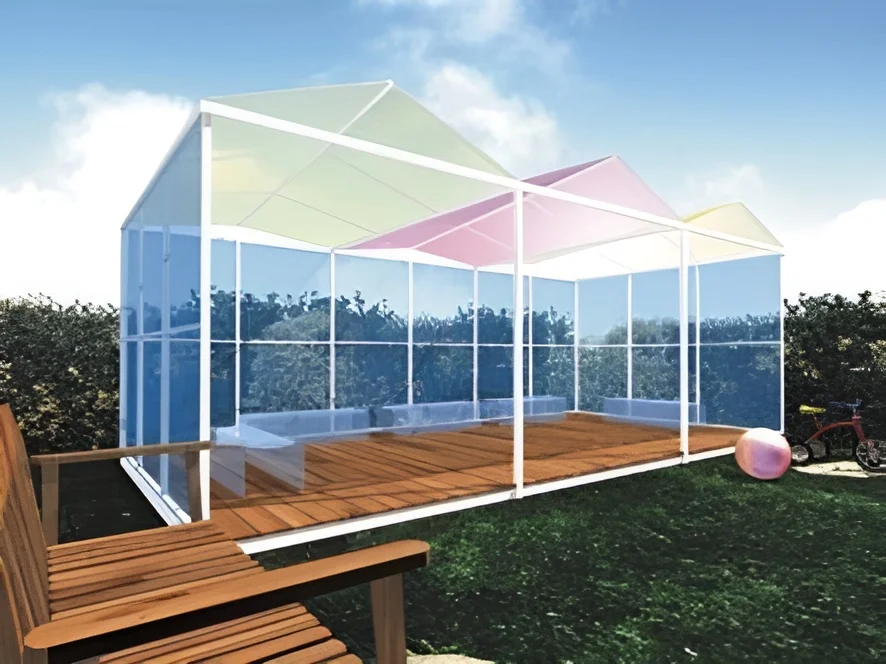

Каркас конструкції павільйону дитячого майданчика

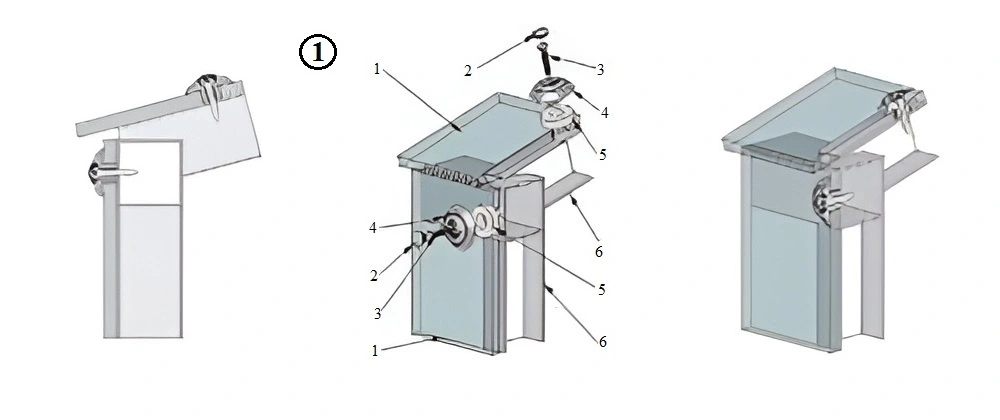

① Вузол з'єднання листів з полікарбонату, розташованих на торці конструкції

1. Монолітний полікарбонатний лист  Rodeca
2. Кришка термошайби
3. Гвинт
4. Пластикова шайба
5. Шайба ущільнення
6. Труба каркаса

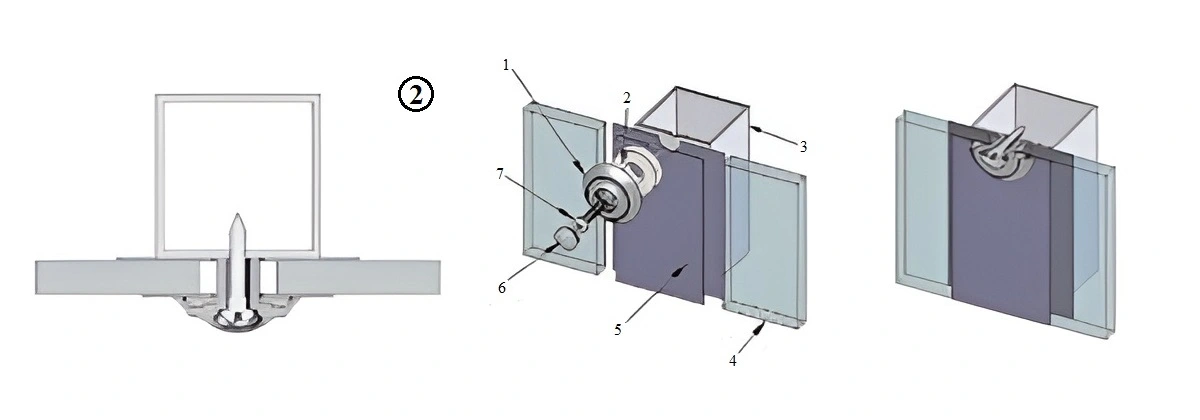

② Вузол з'єднання листів із полікарбонату, розташованих у одній площині

1. Пластикова шайба
2. Шайба ущільнення
3. Труба каркаса
4. Монолітний полікарбонатний лист  Rodeca
5. Стикувальний профіль
6. Кришка термошайби
7. Гвинт

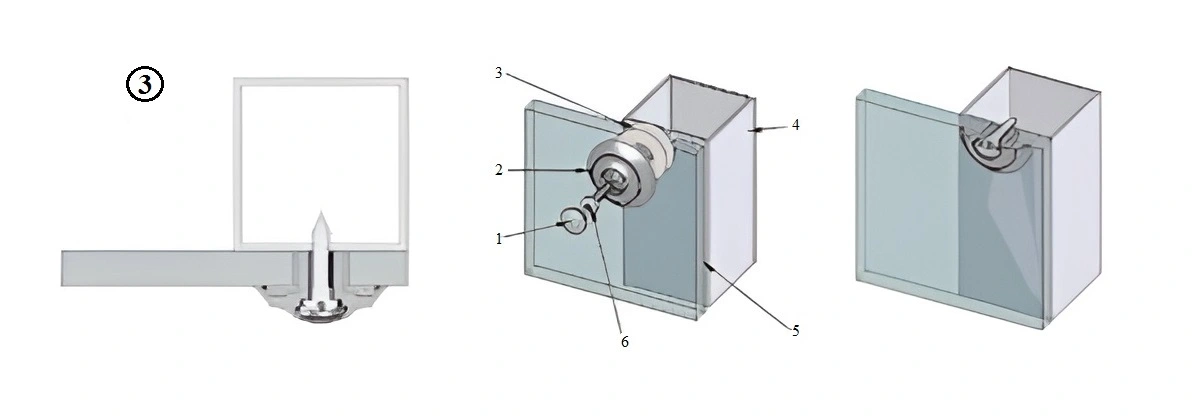

③ Вузол з'єднання листів з полікарбонату, розташованих на торці конструкції

1. Кришка термошайби
2. Пластикова шайба
3. Шайба ущільнення
4. Труба каркаса
5. Монолітний полікарбонатний лист Rodeca
6. Гвинт

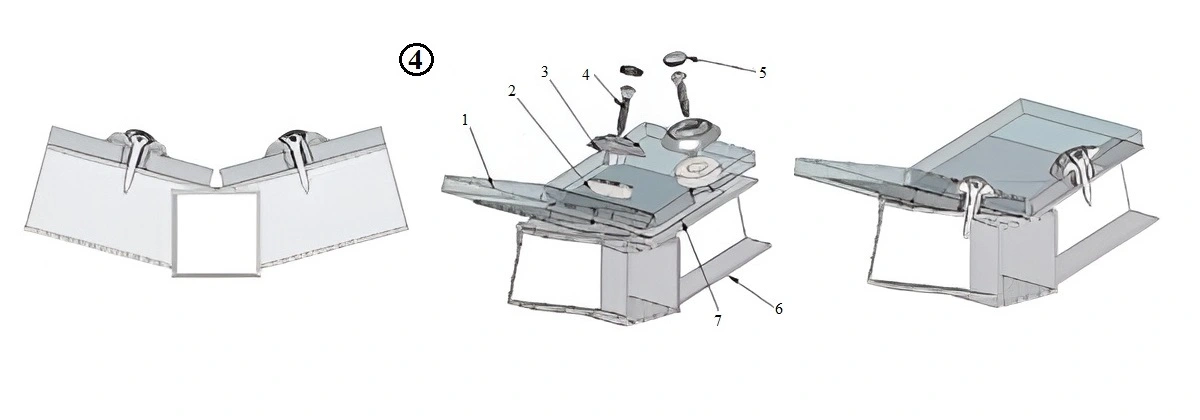

④ Вузол з'єднання листів з полікарбонату, розташованих під кутом

1. Монолітний полікарбонатний лист Rodeca
2. Шайба ущільнення
3. Пластикова шайба
4. Гвинт
5. Кришка термошайби
6. Труба каркаса
7. Злив - ст. лист 0,55 мм

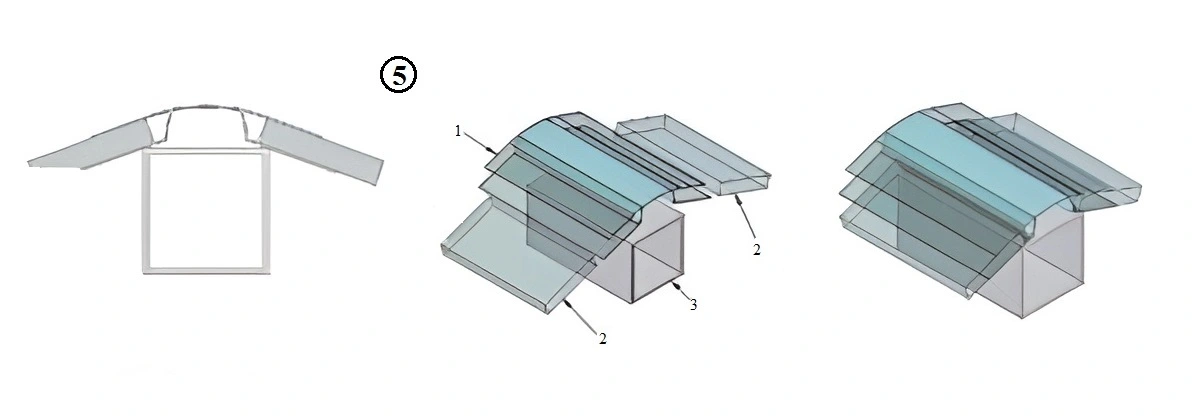

⑤ Вузол з'єднання листів з полікарбонату коньковим профілем у верхній частині конструкції

1. Коньковий (гребіневий) профіль
2. Монолітний полікарбонатний лист Rodeca
3. Труба каркаса

УВАГА НОВИНА! На сучасному етапі застосування стільникового полікарбонату розроблено, зарекомендували себе і, як наслідок, широко застосовуються на практиці СИСТЕМИ БЕЗПЕЧНОГО СКЛІННЯ стільникового полікарбонату. Вони включають спеціальну будову самої панелі стільникового ПК і спеціальні кріплення – КЛЯМЕРИ для надійного кріплення листів до конструкції та забезпечують наступні переваги:



• за рахунок методу кріплення листів за допомогою кляммерів нівелюється температурне розширення полікарбонату;
• кріплення кляммером вкрай надійне та просте в порівнянні з класичним кріпленням гвинт-термошайба;
• листи стільникового полікарбонату НІДЕ не свердляться, як результат - всередину стільників ніколи не потрапляє вода, комахи, немає цвітіння в стільниках протягом усього терміну експлуатації;
• системи витримують у рази вище снігові/вітерові навантаження на відміну від листових пластиків;
• з легкістю створюються безшовні фасадні та стінові системи/рішення;
• легко здійснити монтаж панелей 13,5 м завдовжки та більше, у тому числі по точному радіусу (листові пластики НЕ рекомендується свердлити\встановлювати довжиною більше 6 м через значне термічне розширення);
• виключена можливість встановити панелі "вгору-ногами/навиворіт" - з 1УФ-захистом всередину - на практиці - це 90% помилок при монтажі.
