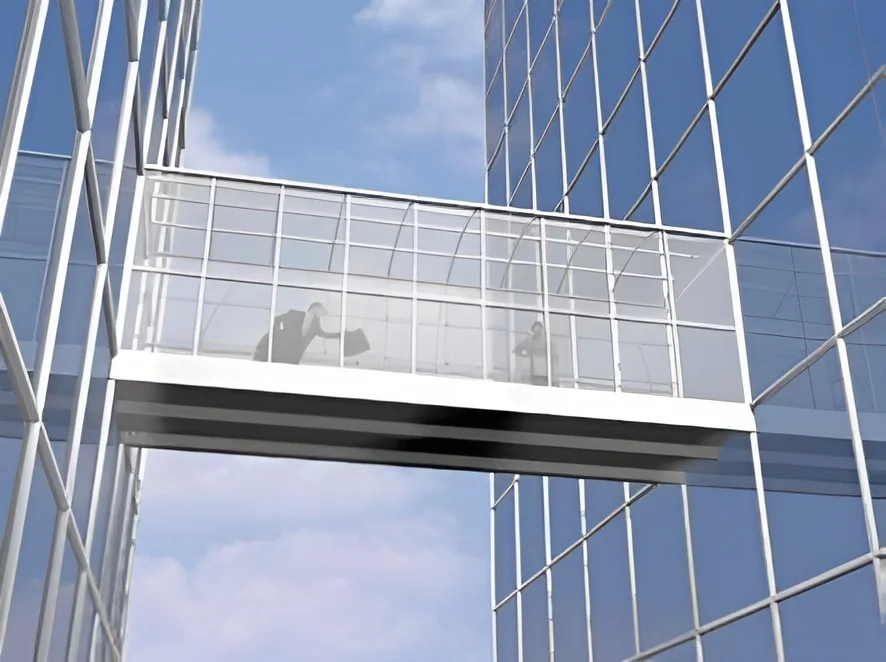

Перехід між двома будинками, виконаний у вигляді світлопрозорої надземної галереї, є практичним та оригінальним рішенням, що відповідає стилю сучасної міської архітектури. Дана конструкція являє собою пішохідний перехід, засклений зверху та з боків полікарбонатними листами. Покрівля виконана у вигляді арки. Основна функція подібних елементів – здійснити безпечний зручний перехід людей з однієї будівлі до іншої з мінімальними витратами часу. Оскільки ударостійкість монолітних полікарбонатних листів у сотні разів перевищує ударостійкість скла та в десятки разів – оргскла, застосування цього матеріалу при склінні надземних галерей є кращим. Навіть якщо полікарбонат вдасться пошкодити і вниз полетять його шматки, вони через свою легкість і закругленість форм не зможуть поранити людей, що знаходяться під переходом, і завдати серйозної шкоди автомобілям.
Хороші теплоізоляційні властивості дозволять зменшити витрати на опалення в холодний період. Крім того, полікарбонатне скління перешкоджатиме проникненню в галерею шуму з вулиці та навпаки. Хороше світлопропускання матеріалу дає одразу дві переваги: дозволяє економити на освітленні переходу та перешкоджає скоєнню протиправних дій людьми, які перебувають усередині.
ПЕРЕВАГИ ПОЛІКАРБОНАТУ В ДАНІЙ КОНСТРУКЦІЇ:
1. ударостійкість, безуламковість
2. стійкість до атмосферних впливів в тому числі до граду
3. легкість
4. гарне світлопропускання
5. хороші теплоізоляційні властивості
6. гарні шумоізоляційні властивості
7. гнучкість у холодному стані
ТИПИ ЛИСТІВ ЩО ВИКОРИСТОВАЮТЬСЯ
Монолітні листи використовуються, якщо важлива висока прозорість конструкції, щоб контролювати те, що відбувається всередині переходу.
РЕКОМЕНДАЦІЇ ЩОДО МОНТАЖУ
Монтаж здійснюється без підйомних механізмів.
Як гідро-, шумоізоляції в конструкції вузла використовується бутилова стрічка, а як утеплювач може бути використана монтажна піна (або інший матеріал). Кріплення вузла безпосередньо до цоколя може здійснюватися різними способами і залежить від ваги конструкції і напруг, що діють.

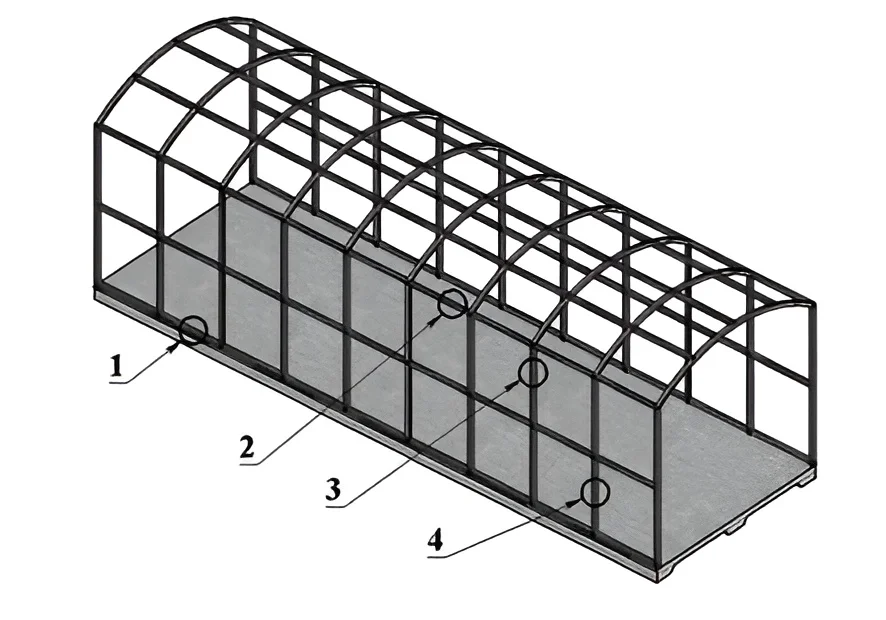

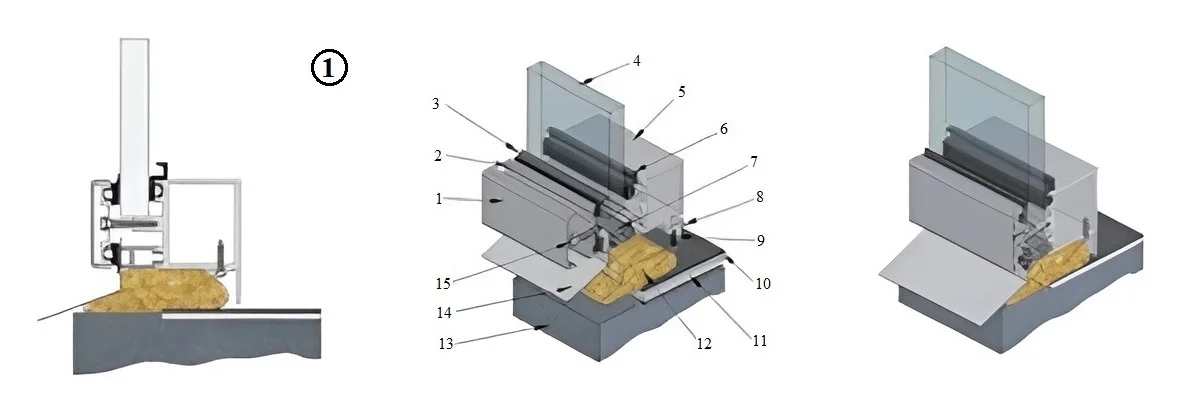

① Вузол з'єднання листів із полікарбонату в цокольній частині конструкції
1. Кришка
2. Притискач
3. Ущільнювач
4. Монолітний полікарбонатний лист Rodeca
5. Профіль
6. Ущільнювач
7. Вставка дистанційна
8. Кутник
9. Гвинт
10.Стрічка бутилова
11. Закладна деталь
12. Утеплювач
13. Плита перекриття
14. Ст. лист 0,55 мм
15. Гвинт

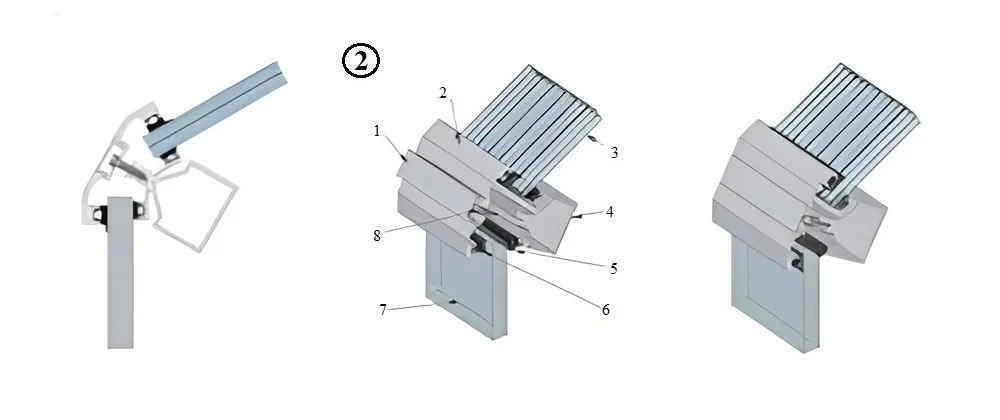

② Вузол з'єднання структурних і монолітних листів з полікарбонату в площинах, розташованих під кутом
1. Кришка
2. Притискач
3. Сотовий полікарбонат Rodeca
4. Профіль каркасу
6. Ущільнювач
7. Монолітний полікарбонатний лист Rodeca
8. Гвинт

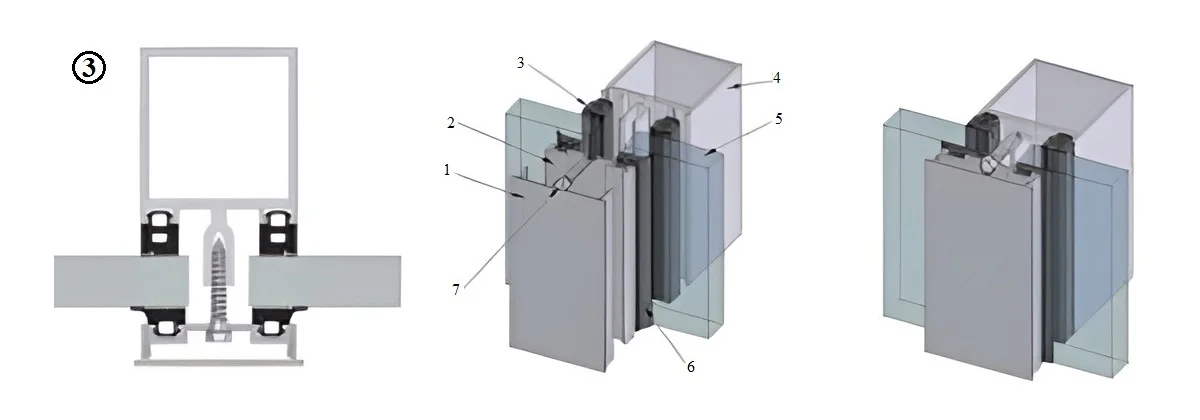

③ Вузол з'єднання листів із полікарбонату, розташованих в одній площині
1. Кришка
2. Притискач
3. Ущільнювач
4. Профіль
5. Монолітний полікарбонатний лист Rodeca
6. Ущільнювач
7. Гвинт

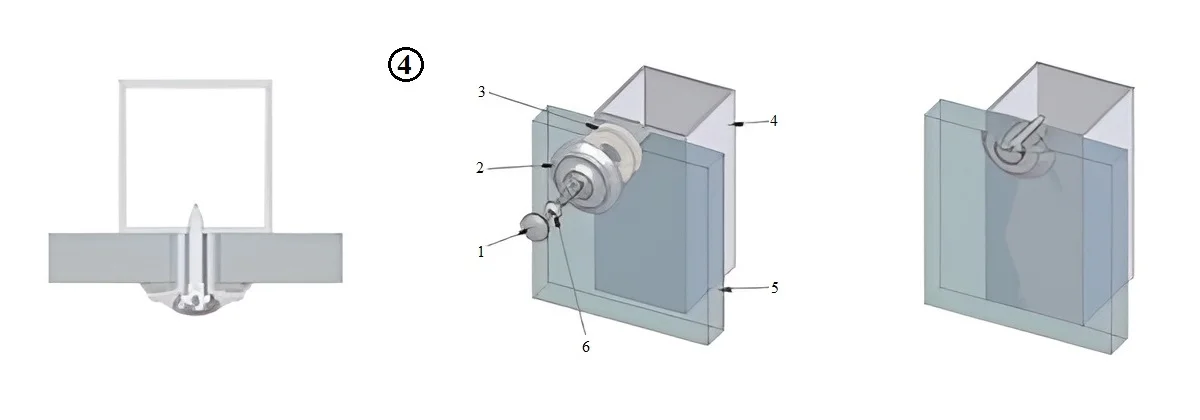

④ Вузол з'єднання листів із полікарбонату з трубою каркасу
1. Кришка термошайби
2. Пластикова шайба
3. Шайба ущільнення
4. Труба каркаса
5. Монолітний полікарбонатний лист Rodeca
6. Гвинт
УВАГА НОВИНА! На сучасному етапі застосування стільникового полікарбонату розроблено, зарекомендували себе і, як наслідок, широко застосовуються на практиці СИСТЕМИ БЕЗПЕЧНОГО СКЛІННЯ стільникового полікарбонату. Вони включають спеціальну будову самої панелі стільникового ПК і спеціальні кріплення – КЛЯМЕРИ для надійного кріплення листів до конструкції та забезпечують наступні переваги:
- за рахунок методу кріплення листів за допомогою кляммерів нівелюється температурне розширення полікарбонату;
- кріплення кляммером вкрай надійне та просте в порівнянні з класичним кріпленням гвинт-термошайба;
- листи стільникового полікарбонату НІДЕ не свердляться, як результат - всередину стільників ніколи не потрапляє вода, комахи, немає цвітіння в стільниках протягом усього терміну експлуатації;
- системи витримують у рази вище снігові/вітерові навантаження на відміну від листових пластиків;
- з легкістю створюються безшовні фасадні та стінові системи/рішення;
- легко здійснити монтаж панелей 13,5 м завдовжки та більше, у тому числі по точному радіусу (листові пластики НЕ рекомендується свердлити\встановлювати довжиною більше 6 м через значне термічне розширення);
- виключена можливість встановити панелі "вгору-ногами/навиворіт" - з 1УФ-захистом всередину - на практиці - це 90% помилок при монтажі.
ТИПОВИЙ ВУЗОЛ ФАСАДНОЇ СИСТЕМИ ТА ПРИКЛАД ЇЇ РЕАЛІЗАЦІЇ
ТИПОВИЙ ВУЗОЛ ПОКРІВЕЛЬНОЇ СИСТЕМИ ТА ПРИКЛАД ЇЇ РЕАЛІЗАЦІЇ
