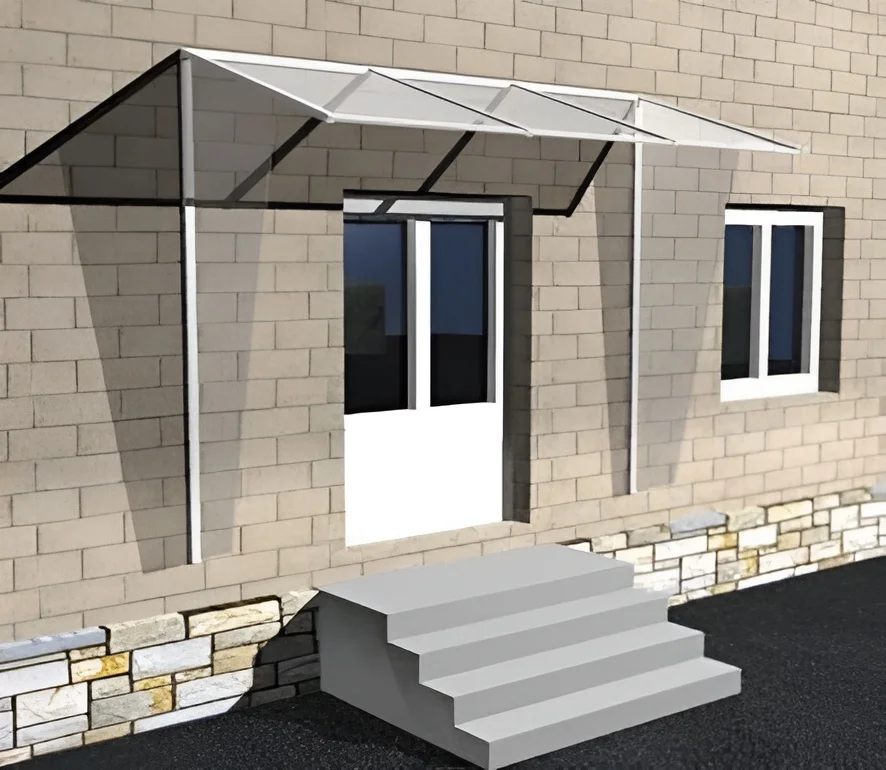

Козирок г-подібний

КОЗИРОК: Г-ПОДІБНА КОНСТРУКЦІЯ



Сучасний офіс, що має власний вхід до будівлі, немислимий без оригінальної прикраси фасаду. Одним із елементів такої прикраси служить козирок – навісна конструкція над входом чи вікнами. Козирок виконує відразу три функції: він надає фасаду певного архітектурного стилю, служить захистом від дощу та снігу, є носієм реклами. Тому до матеріалу, що наповнює каркас, висувають підвищені вимоги. Щоб успішно виконати своє призначення, козирок має бути дуже міцним, легким та прозорим. Всі ці вимоги застосовні до полікарбонату, ось чому він такий популярний при виготовленні елементів вхідної групи та зовнішньої реклами. Існує велика кількість конструкцій козирків, одна з них – Г-подібна.

ПЕРВАГИ ПОЛІКАРБОНАТУ:



1. ударостійкість

2. легкість

3. високе світлопропускання

4. високі естетичні характеристики

5. широка кольорова гама



ТИП ЛИСТІВ ЩО ВИКОРИСТОВУЮТЬСЯ



Стільникові листи будь-якої товщини та забарвлення. Монолітні листи будь-якої товщини та забарвлення, якщо важлива висока прозорість козирка.

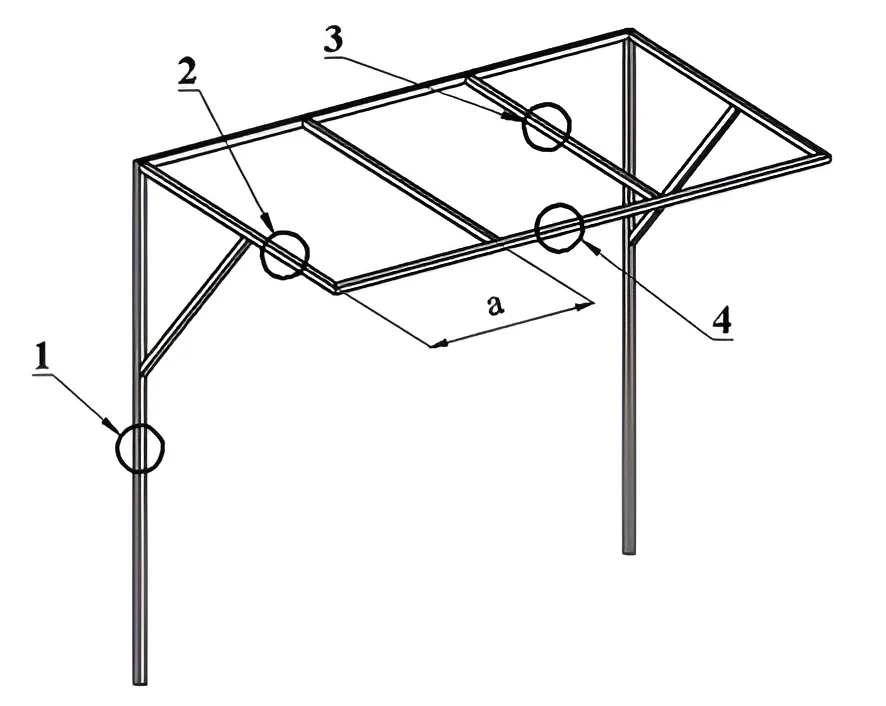

КОНСТРУКТИВНІ ОСОБЛИВОСТІ

Для кожного конкретного випадку необхідно виконати точний розрахунок кроку несучих конструкцій та товщини листа, як показано в розділі 14 «Збір навантажень та визначення кроку несучих конструкцій». Однак якщо покрівлю козирка робити не надто виступаючою, то вітрове та снігове навантаження на нього не буде великим. У такому разі стільникові листи можна застосовувати мінімальної товщини, і вся конструкція вийде дуже легкою. Її збирають повністю на полікарбонатному профілі.

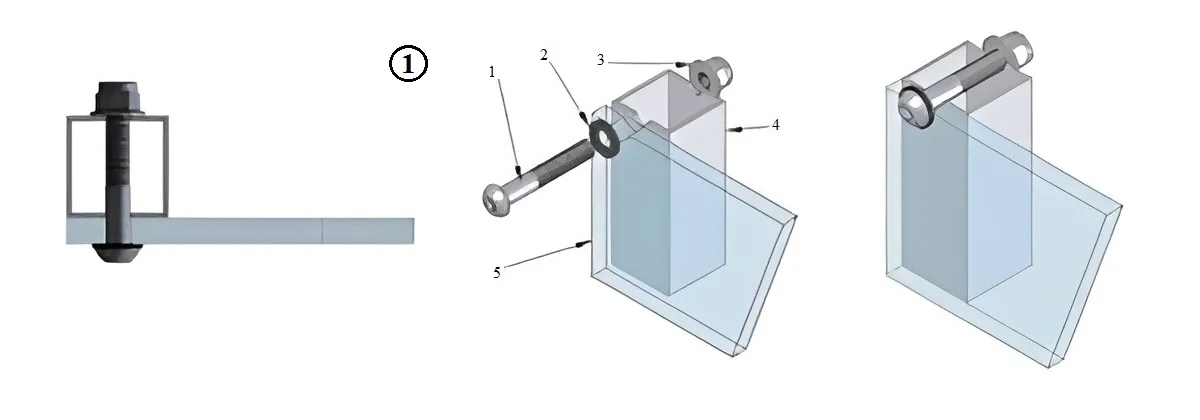

① Вузол з'єднання листів із полікарбонату з трубою каркаса бокового огородження конструкції

1. Болт

2. Шайба

3. Гайка

4. Труба

5. Монолітний полікарбонатний лист Rodeca

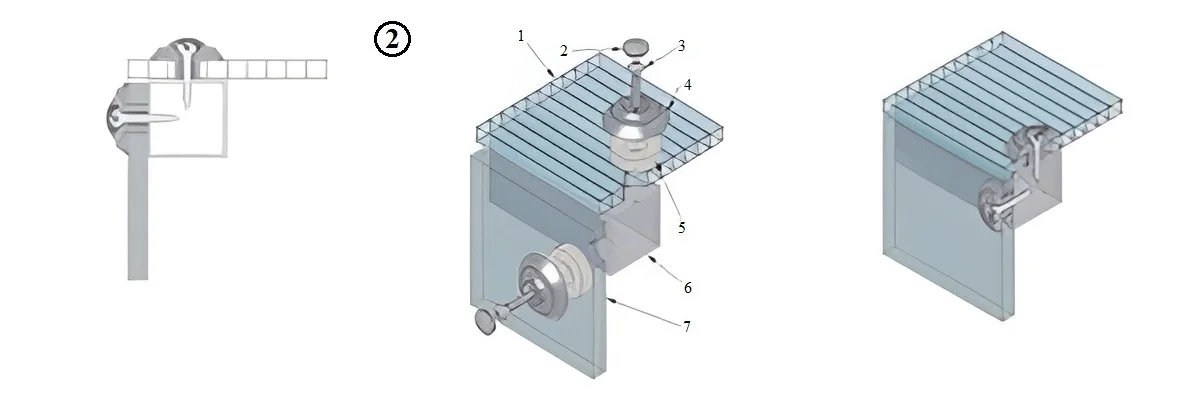

② Вузол з'єднання листів із полікарбонату з трубою каркаса, розташованих з торця конструкції

1. Сотовий полікарбонат Rodeca

2. Кришка термошайби

3. Гвинт

4. Пластикова шайба

5. Шайба ущільнення

6. Труба каркаса

7. Монолітний полікарбонатний лист Rodeca

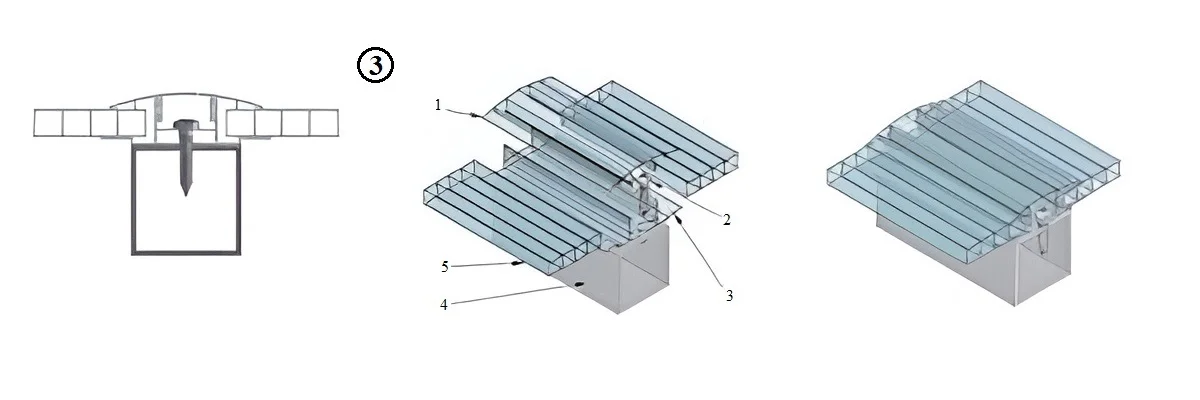

③ Вузол з'єднання листів із полікарбонату, розташованих в одній площині

1. Кришка стикувального профілю

2. Гвинт

3. База стикувального профілю

4. Труба каркаса

5. Сотовий полікарбонат Rodeca

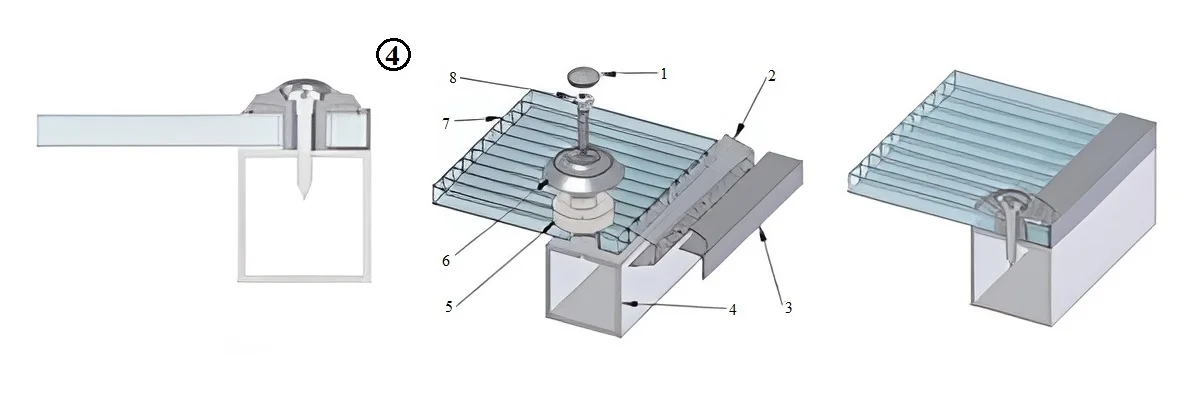

④ Вузол з'єднання листів із полікарбонату з трубою каркасу

1. Кришка термошайби

2. Перфорована стрічка

3. Торцевий профіль

4. Труба каркаса

5. Шайба ущільнення

6. Пластикова шайба

7. Сотовий полікарбонат Rodeca

8. Гвинт



УВАГА НОВИНА! На сучасному етапі застосування стільникового полікарбонату розроблено, зарекомендували себе і, як наслідок, широко застосовуються на практиці СИСТЕМИ БЕЗПЕЧНОГО СКЛІННЯ стільникового полікарбонату. Вони включають спеціальну будову самої панелі стільникового ПК і спеціальні кріплення – КЛЯМЕРИ для надійного кріплення листів до конструкції та забезпечують наступні переваги:



• за рахунок методу кріплення листів за допомогою кляммерів нівелюється температурне розширення полікарбонату;
• кріплення кляммером вкрай надійне та просте в порівнянні з класичним кріпленням гвинт-термошайба;
• листи стільникового полікарбонату НІДЕ не свердляться, як результат - всередину стільників ніколи не потрапляє вода, комахи, немає цвітіння в стільниках протягом усього терміну експлуатації;
• системи витримують у рази вище снігові/вітерові навантаження на відміну від листових пластиків;
• з легкістю створюються безшовні фасадні та стінові системи/рішення;
• легко здійснити монтаж панелей 13,5 м завдовжки та більше, у тому числі по точному радіусу (листові пластики НЕ рекомендується свердлити\встановлювати довжиною більше 6 м через значне термічне розширення);
• виключена можливість встановити панелі "вгору-ногами/навиворіт" - з 1УФ-захистом всередину - на практиці - це 90% помилок при монтажі.

Детальніше тут

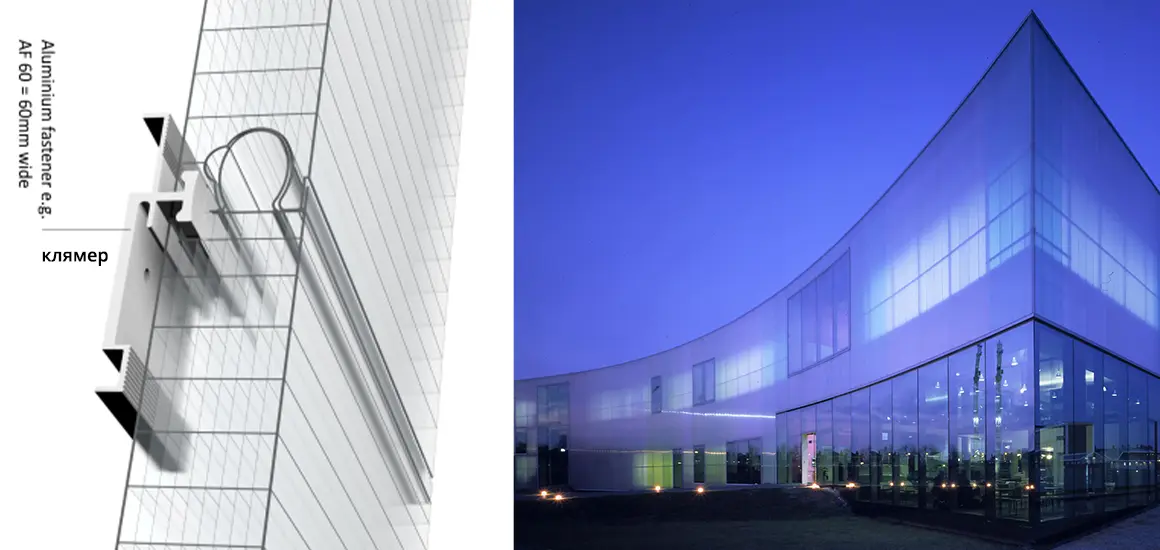

ТИПОВИЙ ВУЗОЛ ФАСАДНОЇ СИСТЕМИ ТА ПРИКЛАД ЇЇ РЕАЛІЗАЦІЇ

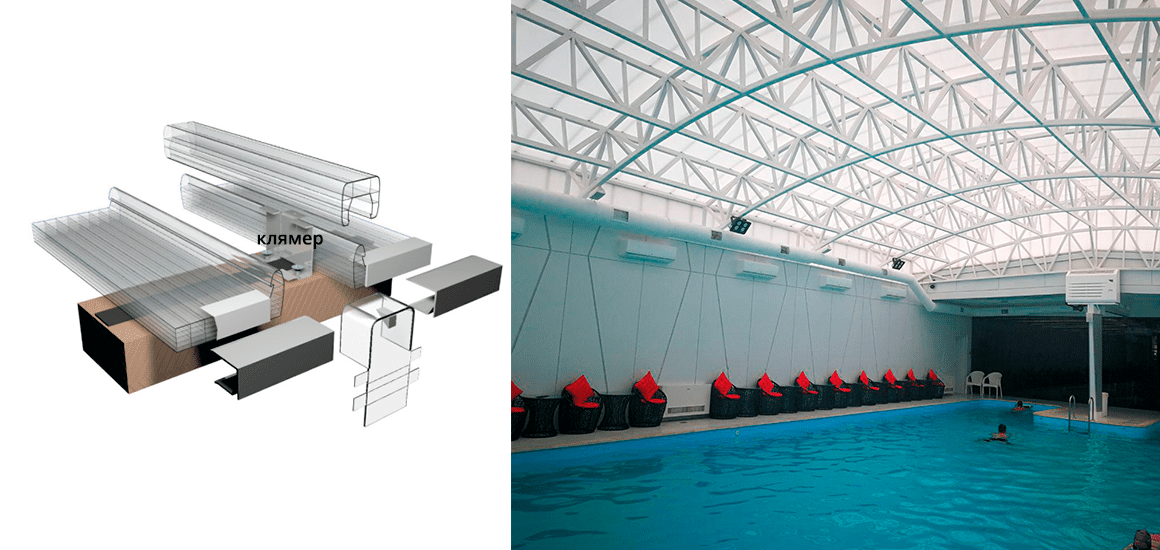

ТИПОВИЙ ВУЗОЛ ПОКРІВЕЛЬНОЇ СИСТЕМИ ТА ПРИКЛАД ЇЇ РЕАЛІЗАЦІЇ
