Інструкція з монтажу світлопрозорої вставки Rodeca PC PLP 1000-40 до покрівельних сендвіч панелей

Інструкція з монтажу світлопрозорої вставки Rodeca PC PLP 1000-40 до покрівельних сендвіч панелей

  • НОВІ РІШЕННЯ ДЛЯ ЗЕНІТНИХ ЛІХТАРІВ

    Rodeca –  німецька компанія, є однією із передових виробників багатофункціональних панелей із стільникового полікарбонату із замковим з'єднанням по всьому світу.  Має більше 50 років досвіду. Саме вони створили унікальну прозору будівельну панель із замковим кріпленням по принципу з'єднання “шип-паз”.

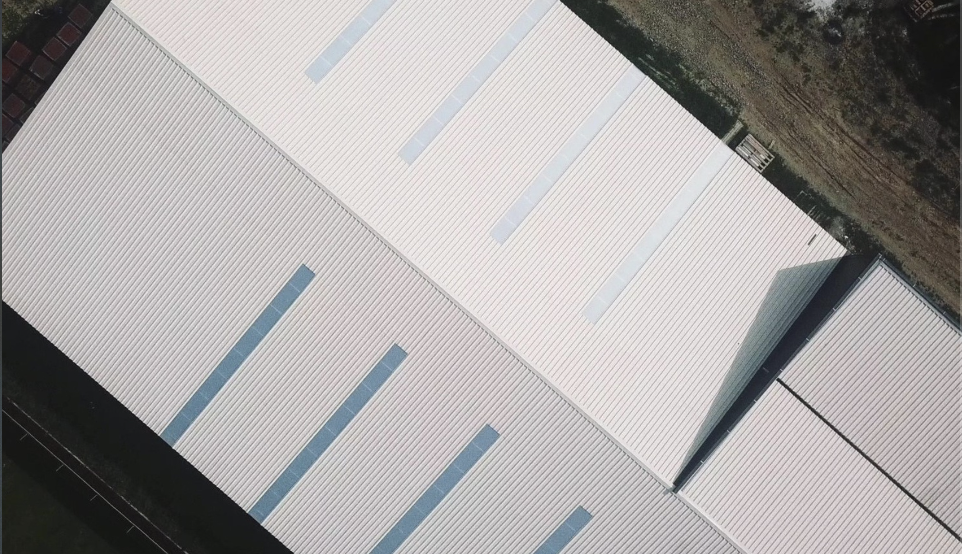

    Світлопрозорі покрівельні панелі Rodeca PLP 1000-40 (Німеччина) широко застосовуються при склінні дахів промислових та комерційних будівель виконаних з сендвіч панелей (від гребня до карнізу або з середини покрівлі до карнізу) .

    Головними визначними відмінностями Rodeca PLP 1000-40 від звичайних глухих зенітних ліхтарів , є:

    1. теплотехніка краще в 2-4 рази;
    2. бюджет в 2 рази нижче;
    3. тримає град;
    4. витримує снігове навантаження 220 кг/м2 при кроці риштування 1,5 метра;
    5. виводить конденсат;
    6. відсутні різноманітні ущільнювачі, алюмінієві профілі та інше.

    Якщо порівнювати системи із замковим кріпленням зі звичайним полікарбонатом, можна зробити висновок, що в результаті використання замкових систем, ви отримаєте світлопрозору покрівлю, яка може витримати 200-600 кг/м2 снігового навантаження панелями довжиною 13,5м+ , гарантовано тримає град, соти самого полікарбонату ніколи не свердлятся, що унеможливлює потрапляння в середину сот вологи та бруду, економія на металокаркасі та значному скороченні часу та вартсті монтажу.

  • СВІТЛОПРОЗОРІ ПОЛІКАРБОНАТНІ PLP-ПАНЕЛІ RODECA – ДЛЯ ШВИДКОМОНТОВАНИХ БУДІВЕЛЬ ДЛЯ ПРОМИЛОВОСТІ ТА КОМЕРЦІЇ

    Переваги:

    • відповідають сучасним потребам покупців: зберігають тепло, легкі в монтажі, мають гарну світлопроникність;
    • мають високу теплоізоляцію (завдяки великій кількості повітряних камер);
    • стійкі до атмосферних опадів;
    • мають високий термін експлуатації;
    • температура плавлення 300 °С;
    • 10 років гарантії від виробника, від старіння, пожовтіння і граду;
    • доступні в товщинах: 30, 40 мм;
    • в 250 разів міцніші та в 2 рази легші за скло;
    • тримають град.

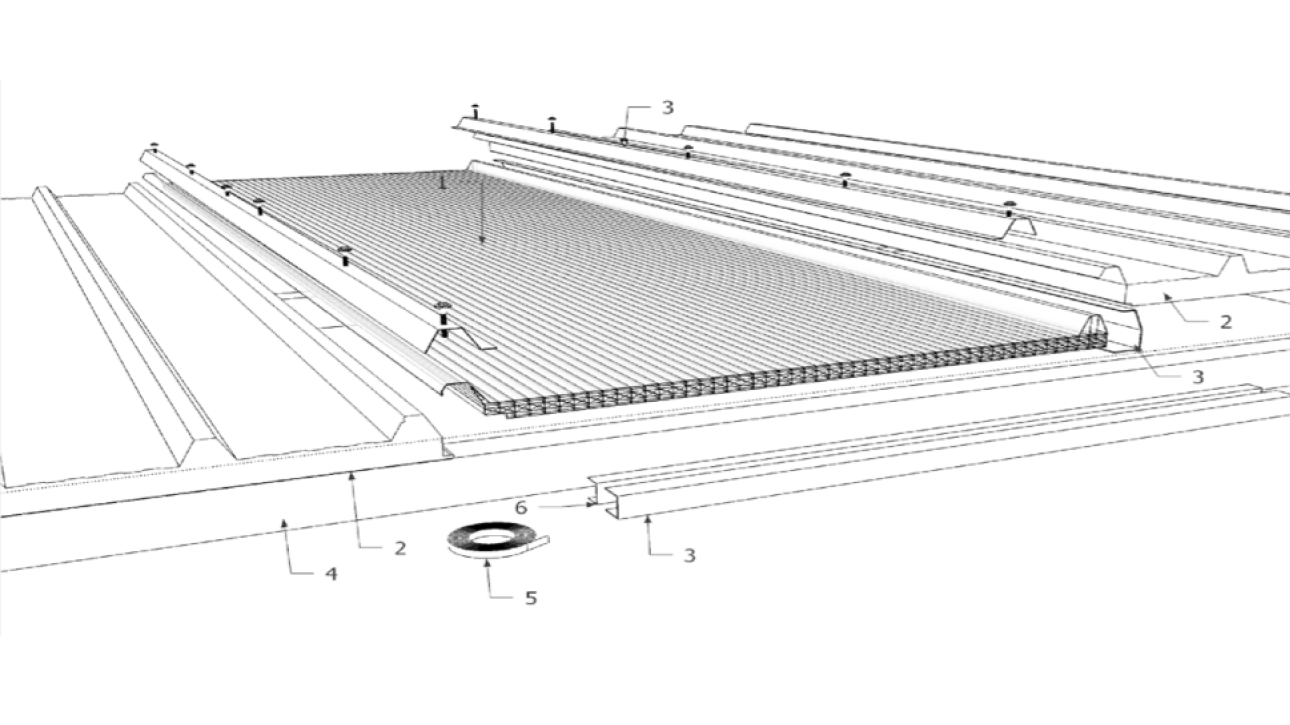

  • ІНСТРУКЦІЯ З СКЛАДАННЯ ТА МОНТАЖУ ПАНЕЛЕЙ

    PLP 1000-30, PLP 1000-40

    1. PC панель PLP 1000-30 / PLP 1000-40;
    2. Сендвіч панель;
    3. Обробка торців полікарбонатного листа на будмайданчику;
    4. Опорна металева підконструкція;
    5. Ущільнювальна стрічка;
    6. Вентиляційна стрічка.
  • 1

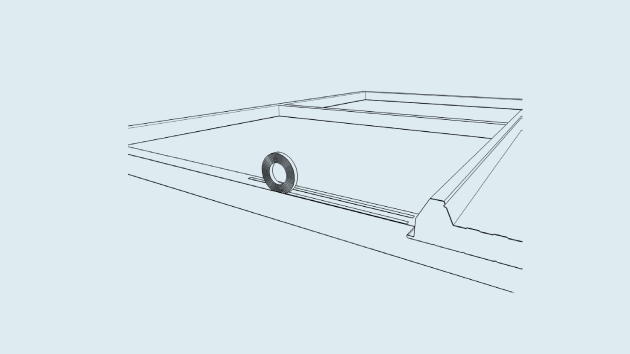

    На поверхні підконструкції, на які пізніше буде розміщено панель, необхідно нанести ущільнювач зі спіненого поліетилену на клейовій основі (наприклад, стрічкою Kompri або Isozell).

  • 2

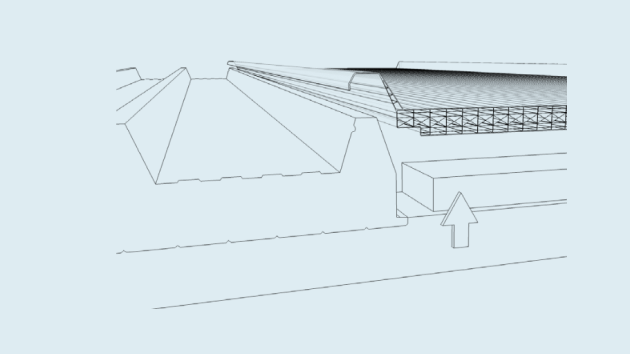

    Товщина панелей становить 30 мм (PLP 1000-30)  та 40 мм (PLP 1000-40). Якщо панель не повністю лежить на підконструкції, тоді необхідно відповідним чином відреглювати її висоту спейсером (наприклад Z профілем або дерев'яним бруском), який в місті примикання до PLP-панелі та до підконструкції проклеюється стрічкою як в п.1.

  • 3

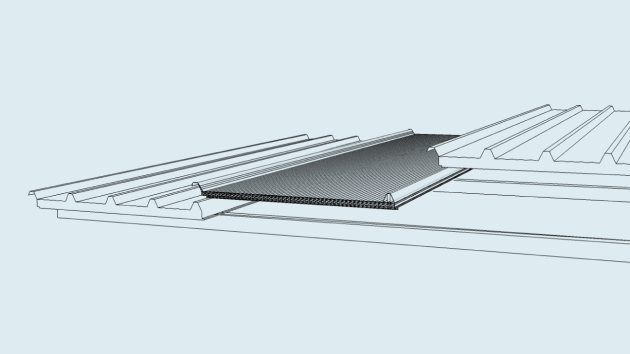

    Rodeca PLP панель встановлюється, як звичайна сендвіч-панель. Важливо відслідкувати, щоб бічне кріплення панелі Rodeca PLP збігалося з рельєфом сендвіч-елемента. Rodeca PLP панель з прорізами прикручується до сендвіч-панелі безпосередньо на підконструкції, за допомогою фальцевого металевого листа. Для цього слід використовувати гвинти з шайбами, які мають приварене неопренове ущільнення.

  • 4

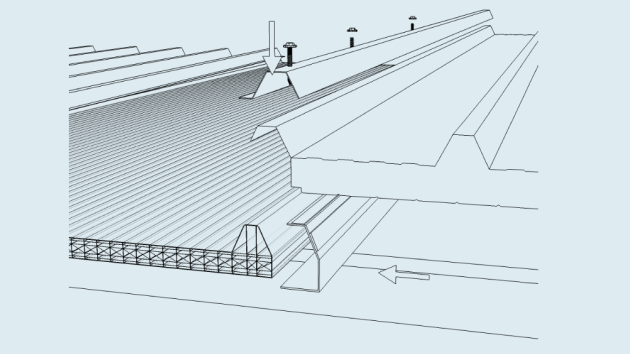

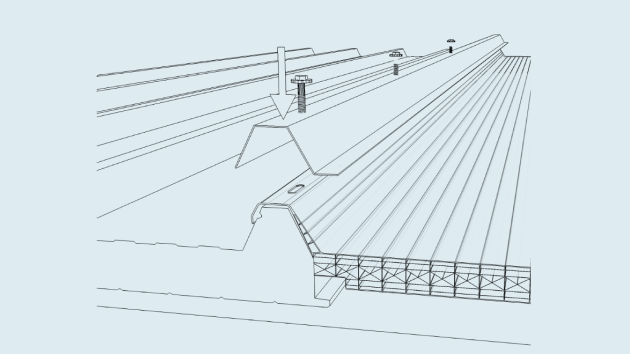

    Високий гребінь Rodeca PLP панелі повинен бути закритий металевим нащільником по місцю. Поверхні, які контактують  з металевим листом сендвіч-панелі, повинні бути перекриті стрічковим ущільнювачем. Сендвіч-панель встановлюється поверх полікарбонатну панелі, та закріплюється через металевий нащільник, який має продовгуваті отвори для гвинтів. Для цього слід використовувати гвинти з шайбами, які мають впаяне неопренове ущільнення.

  • 5

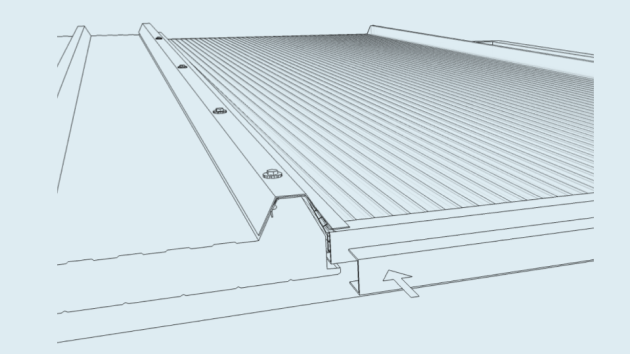

    Торці панелей необхідно заклеїти вентиляціною стрічкою і накрити обрізним U-профілем на місці, який бажано закріпити до підконструкції.

  • ТАБЛИЦЯ СНІГОВОГО НАВАНТАЖЕННЯ

    Крок риштування

    Навантаження (кН/м2)
    1,50 м Снігове навантаження

    2,15 кН/м2

    Зворотне навантаження

    1,20 кН/м2

    2,00 м  Снігове навантаження

    1,45 кН/м2

    Зворотне навантаження

    1,20 кН/м2

    2,50 м  Снігове навантаження

    0,95 кН/м2

    Зворотне навантаження 1,20 кН/м2
