U-Panels

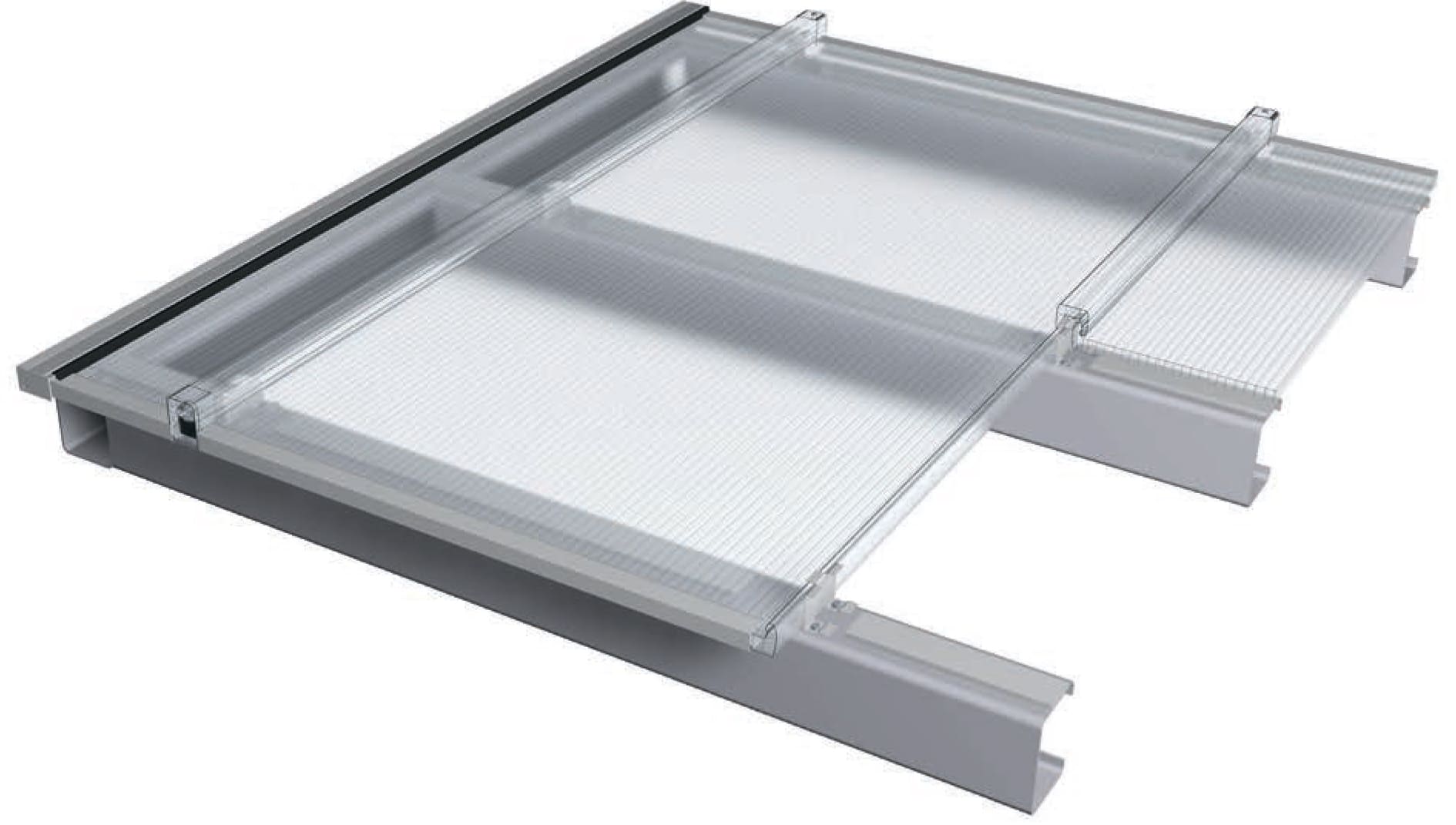

Огляд
Перед початком монтажу
Будь ласка, перевірте комплект поставки матеріалів та зверніть увагу на нашу інформацію з зберігання та монтажу. Підконструкція на місці монтажу повинна бути перевірена на відповідність єдиного рівня перед встановленням U-панелей. При встановленні на скатному даху необхідно дотримуватися ухил не менше 5°. Ущільнення до основи та всі кріплення не є частиною системи Rodeca та повинні бути адаптовані до умов на місці. Анодовані профілі та профілі з порошковим покриттям можуть мати сліди тиску або дренажні отвори необхідні для монтажного процесу. Ці профілі можуть бути підрізані на будівельному майданчику.

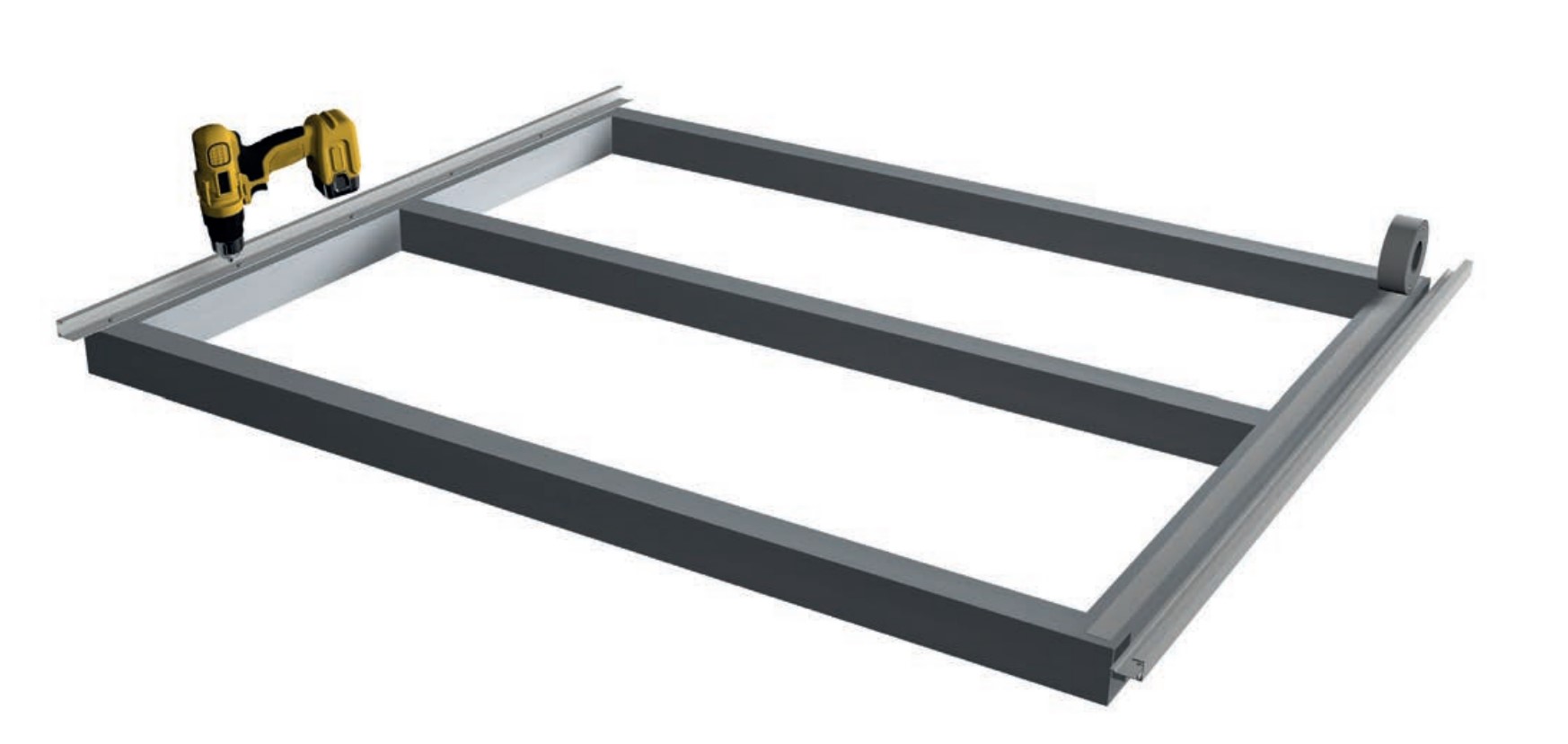

Бокові алюмінієві профілі з обох боків з’єднані з підконструкцією за допомогою гвинтів з плоскою головкою або потайною головкою або заклепок. Щоб компенсувати нерівності та уникнути контактної корозії між алюмінієм із сталевої основи, ущільнювальну стрічку можна наклеїти під бічні алюмінієві профілі рами. Якщо є з’єднання, переконайтеся, що є компенсаційний шов прибл. 3-5 мм (це значення стосується температури монтажу +20°C). Всі стики і отвори необхідно закрити відповідним герметиком.

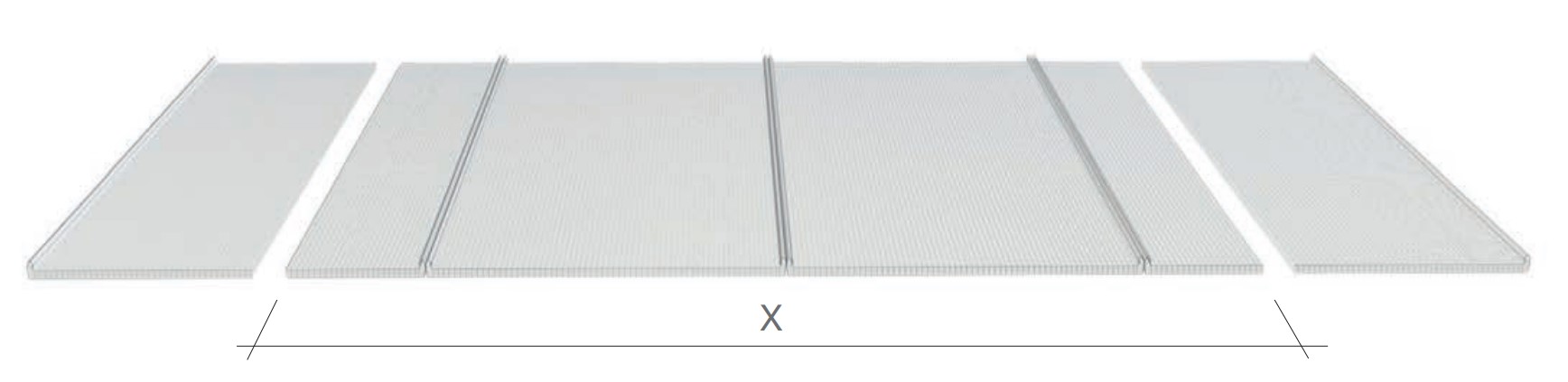

Ми рекомендуємо відцентрувати поверхню даху перед монтажем, щоб обидві крайні панелі були однакового розміру. А широкі панелі можна встановлювати всередені покрівлі.

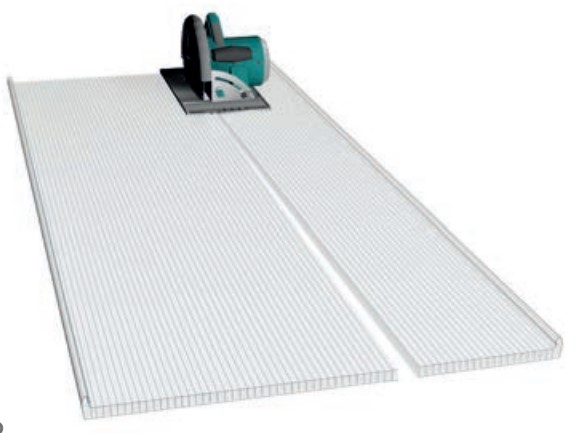

Панелі можна різати звичайними інструментами, такими як лобзики або циркулярні пилки з дрібними зубцями. Для видалення частинок стружки з камер знадобиться компресор або повітропровід.

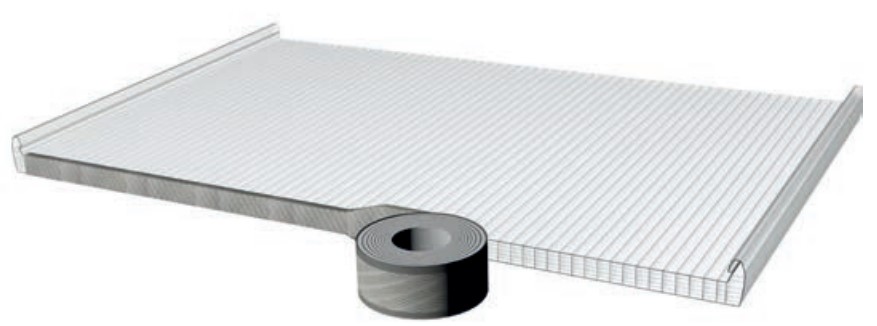

Всі торці панелей необхідно закрити вентиляційною стрічкою. Ми рекомендуємо використовуйте протипилову стрічку знизу та алюмінієву стрічку на верхній стороні.

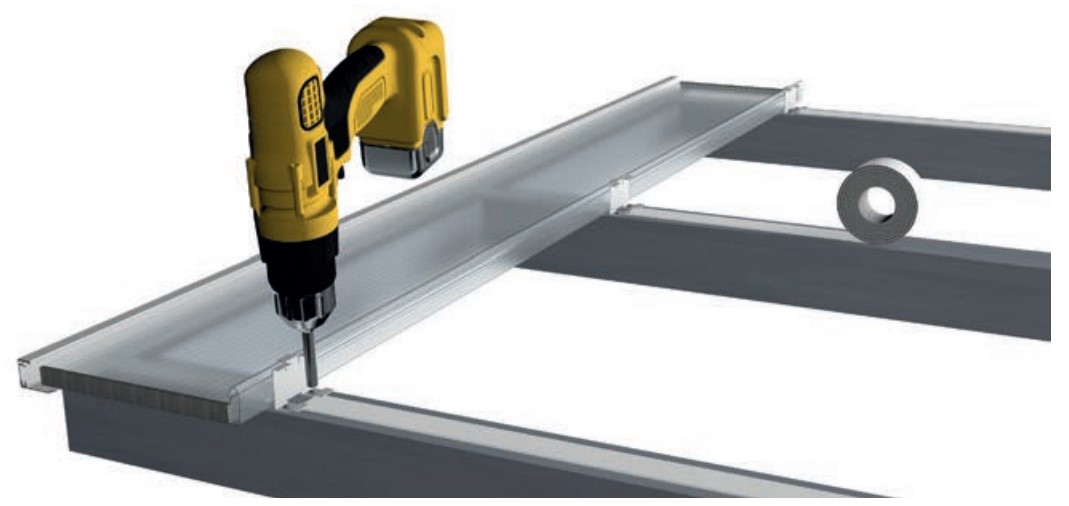

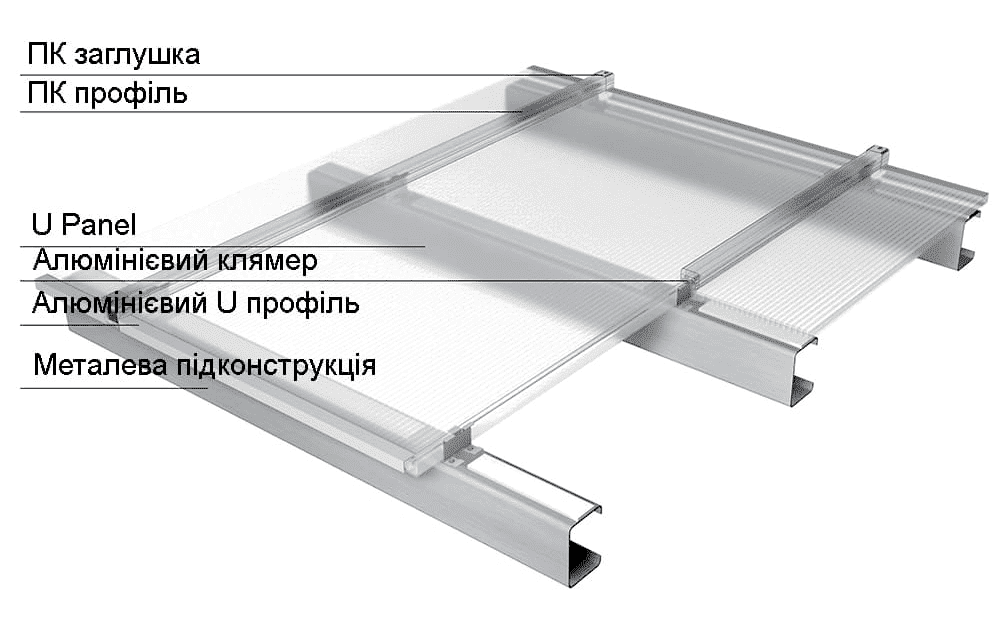

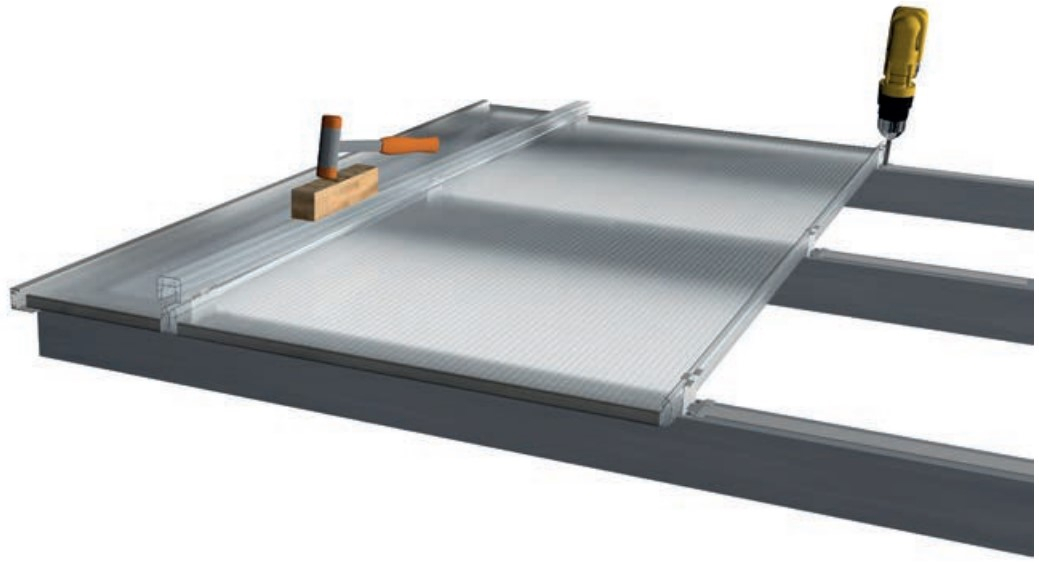

Розрізану вздовж панель вставляємо в бічний профіль рами. Клямер кріплення розміщується на підконструкції і вставляється в язичок панелі. Після цього клямер (кріпильний елемент) пригвинчується до підконструкції за допомогою гвинтів із плоскою головкою. Ми також рекомендуємо використовувати світлу стрічку для скління під полікарбонатними панелями.

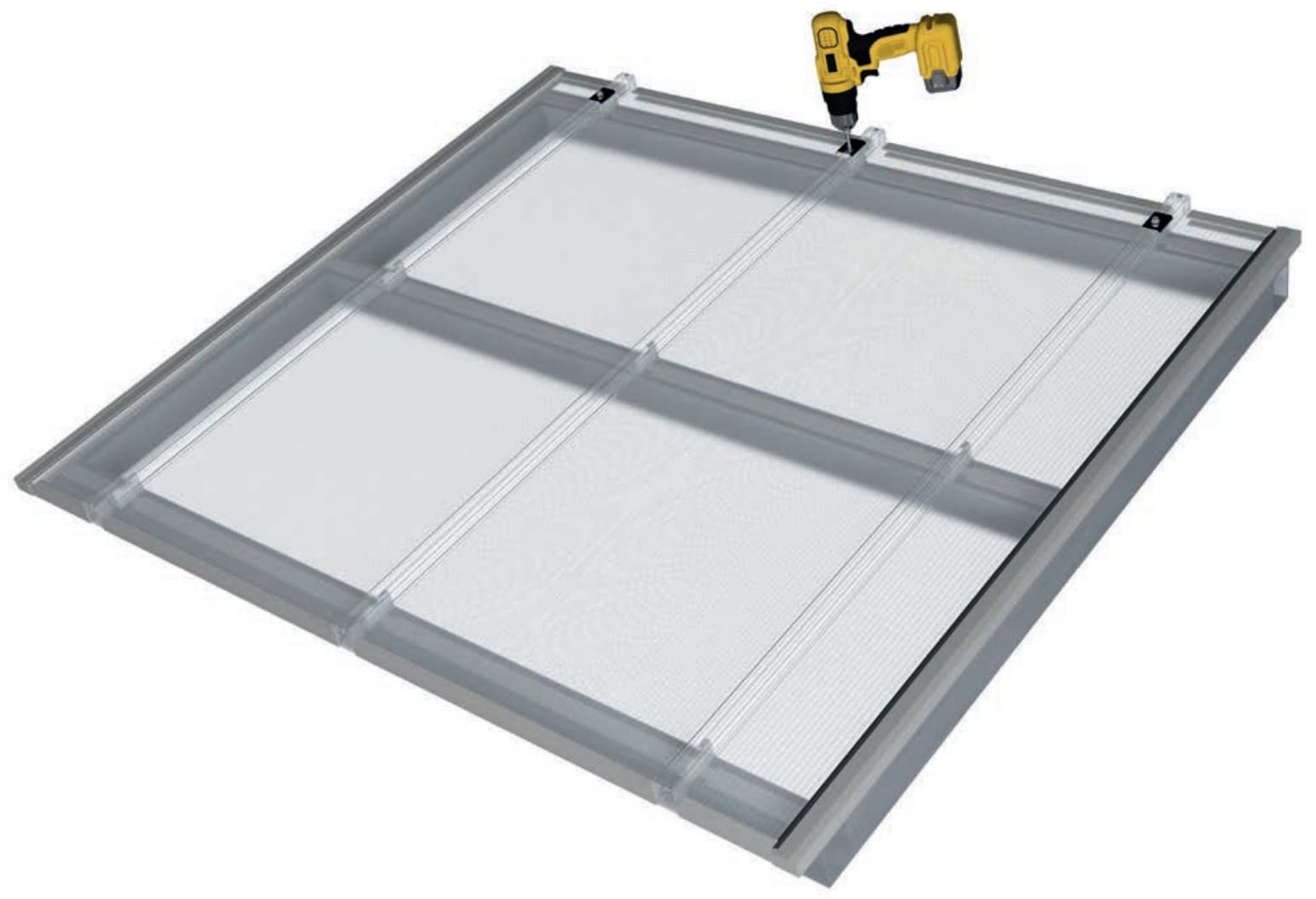

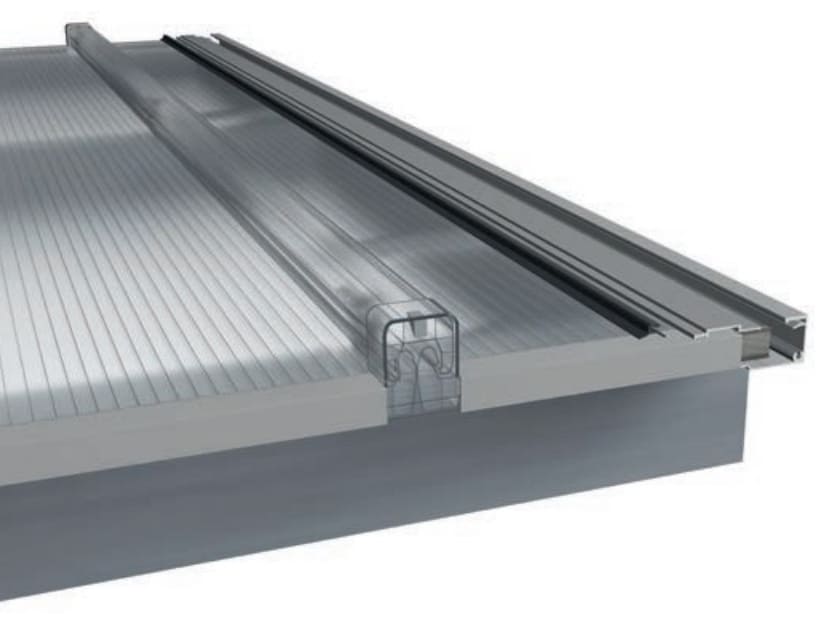

Подальші панелі необхідно з’єднати, як описано раніше. Полікарбонатний притискний профіль необхідно притиснути до U-панелі по всій довжині. При необхідності також можна використовувати киянку, деревину хвойних порід і молоток.

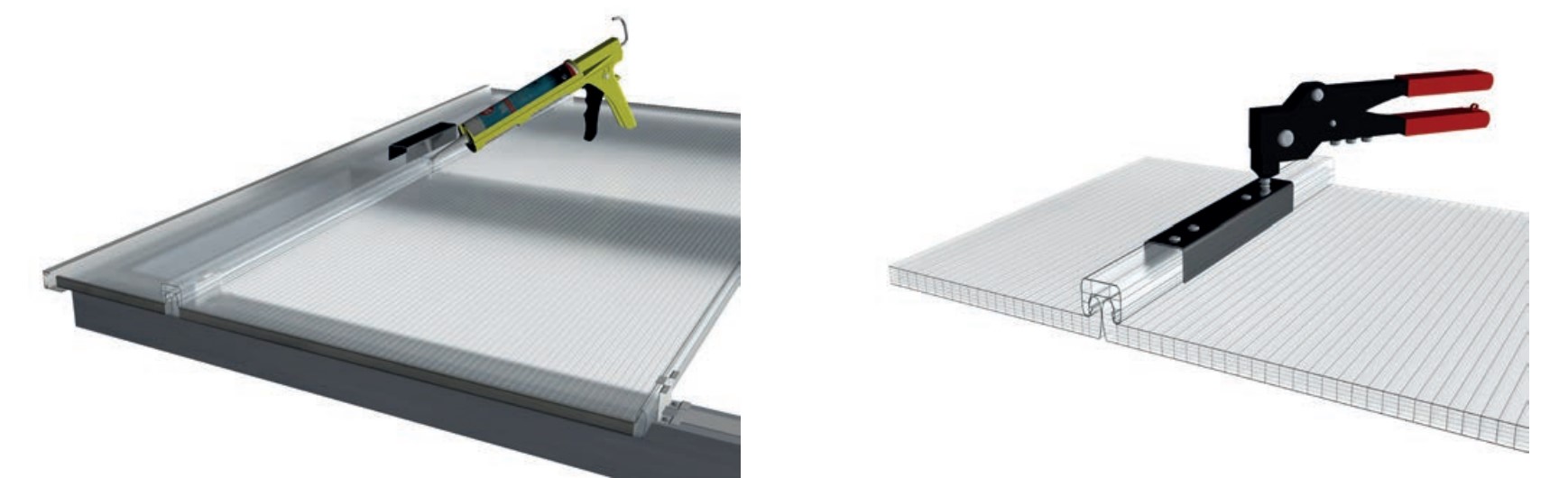

Якщо полікарбонатний пристискний профіль має з’єднання, можна використовувати відповідний з’єднувач. Місце з’єднання кліпси PC і всі контактні поверхні з роз’ємом необхідно загерметизувати герметиком, сумісним з PC. Крім того, роз'єм повинен бути прикріплений до кліпси ПК листа.

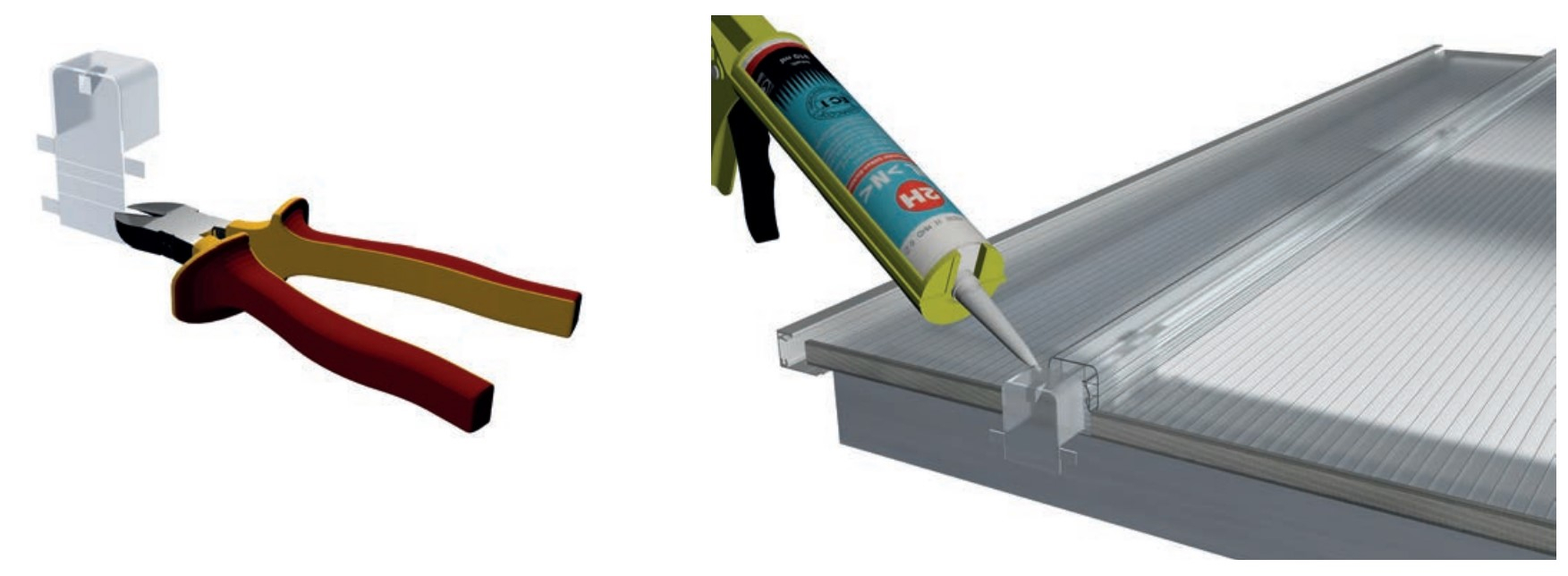

Відкритий кінець притискного полікарбонатного профілю має бути закритий спеціальною кришкою загерметизований силіконом Rodeca PC. Після цього торцеву кришку ПК розламують у призначеній точці зламу та адаптують по товщини використовуваної U-панелі. Торцева кришка ПК притискається до притискного полікарбонатного профілю PC Clip, який забезпечений силіконом, і приклеюється.

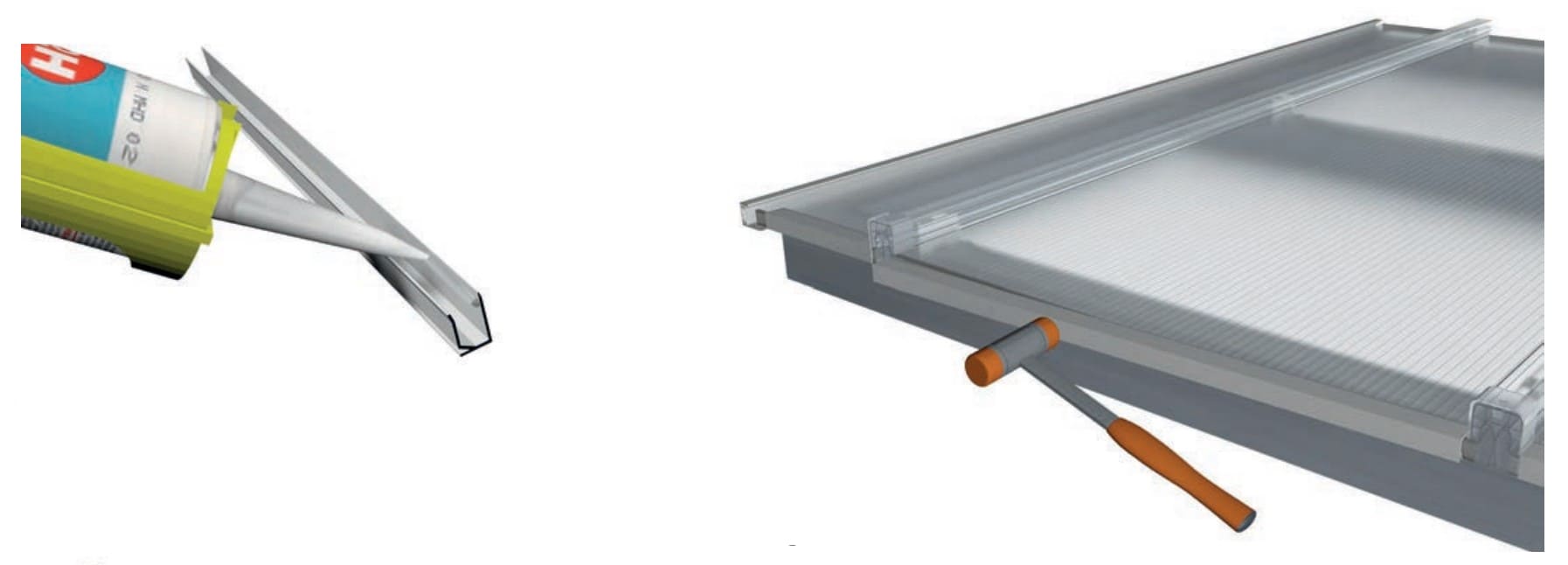

До торців панелей кріпляться алюмінієві U-профілі. При необхідності довжину профілів необхідно вкоротити до відповідної ширини панелі. Під час кріплення слідкуйте за тим, щоб водовідливний край U-профілю був спрямований вниз. Крім того, верхній край профілів повинен бути забезпечений силіконом Rodeca PC.

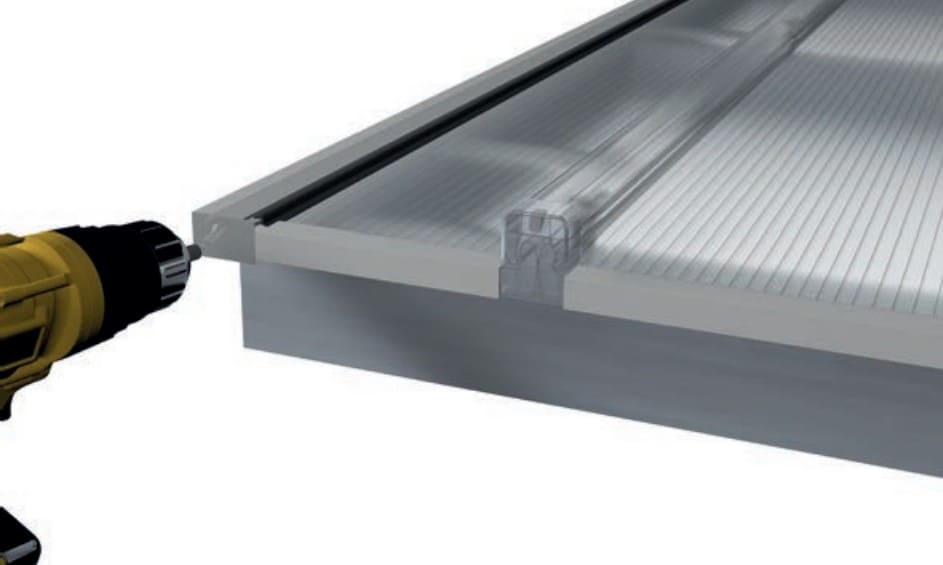

Після встановлення останньої панелі затискну планку необхідно проштовхнути в призначений канал, а ущільнювач 902901 втиснути в затискний профіль. Для компенсації можливого звуження ущільнювач слід залишити трохи довшим за профіль. Слід уникати розтягування ущільнювача.
Торці бічних профілів можна закрити відповідними торцевими пластинами.
Плануючи поверхню скління полікарбонатом, подбайте про температурне розширення полікарбонатних панелей, що розширюються за рахунок температури. Таким чином, необхідно визначити рівень, на якому кріпляться панелі, щоб забезпечити рівномірне температурне розширення всередині алюмінієвих профілів.
