Фасадне радіусне тепле скління або скління за плавною кривою

ПРОБЛЕМАТИКА РЕАЛІЗАЦІЇ СКЛІННЯ ЗА ТОЧНИМ РАДІУСОМ

Ще в середньвіччі, а тим паче в сучасній архітектурі, у замовників і архітекторів постійно виникає бажання і, навіть, потреба влаштовувати світлопрозорі конструкції за плавними кривими або правильними радіусами. Це дає можливість створювати плавні сполучення ліній на фасадах та конструкціях, що створює направду видатні та неймовірно органічні архітектурні образи, які можуть також чудово поєднуватися з “рубленими” формами, трикутниками, прямокутниками, кубами та іншими прямолінійними, прямими та кутастими витворами архітектурного мистецтва.

ПРАКТИЧНІ ПИТАННЯ СКЛІННЯ ЗА ТОЧНИМ РАДІУСОМ

І все би добре але… На практиці реалізація довершених радіусів, а тим більше точних довершених кривих, не є простою задачею, особливо, коли мова йде про світлопрозорі конструкції. Справа в тому, що архітектори, конструктори і виробничники, в тому числі будівельники, як безпосередні виконавці на будівельних об’єктах та майданчиках, звикли мати справу з таким не надто гнучким та навіть крихким будівельним матеріалом як силікатне скло (звичайне, загартоване або загартоване тріплексне). До того ж, таке скло, зазвичай, встановлюється виключно в рамах. А ці рами виготовляються якщо не з металу (наприклад алюміній чи сталь) то з включенням металевих профілів. І доступних альтернатив цьому на будівельному ринку донедавна фактично не існувало.

Все це призводить до того що, виготовлення світлопрозорих конструкцій з силікатного скла за радіусом чи кривою є досить таки не простою та затратною задачею, яку доводиться вирішувати виключно у заводських умовах. Відповідно виправлення чи підігонка таких конструкцій “по місцю” фактично не уявляється можливою.

ПРИКЛАД: ВЛАШТУВАННЯ ДОДАТКОВИХ ГВИНТОВИХ СХОДІВ АБО ПРИБУДОВАНОЇ ЛІФТОВОЇ ШАХТИ

Чи не кожному архітектору чи проектувальнику доводилося раптово стикатися з питанням організації додаткових, особливо прибудованих сходів, як додатковий аварійний вихід чи окремий вихід з відокремленого чи новоствореного приміщення тощо. Особливої актуальності це питання набуває в громадських місцях де згідно з ДБН та EN сходи/сходова клітина мають бути забезпечені денним світлом (аварійним світлом і відповідними вказівниками звісно теж). Нерідко вирішення такого нагального питання може бути не тільки технічно складним, але і вилится в “копійку”.

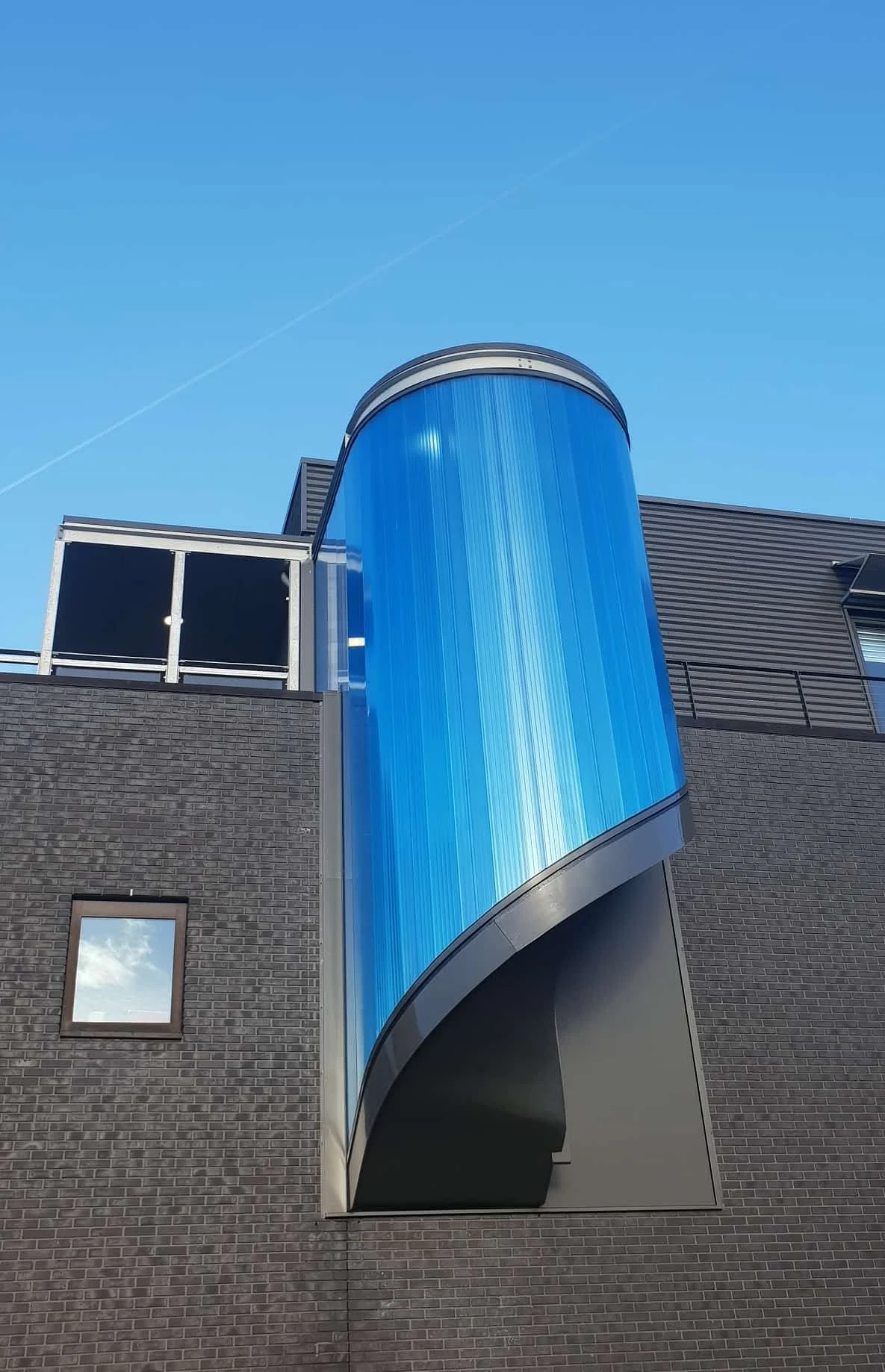

В багатьох проектах архітектори вимушено використовують максимально компактне елегантне і відносно просте рішення - гвинтові сходи. Це рішення стало одним з переважаючих, адже відомо, що саме гвинтові сходи потенційно потребують найменшої площі. До того, ж організація прибудованого сходового маршу часто стає тим самим рятівним рішенням коли “раптом” виникає потреба у додатковому аварійному виході тощо.

Але гвинтові сходи дають ще один виклик крим радіусного скління - скління по спіралі. Тобто, крім того, що саме скло потрібно вигнути за певним радіусом - так ще й сама фігура скляної конструкції це зовсім не прямокутник - як мінімум верх і низ цієї конструкції вигнуті у двох! площинах. Це ще більше ускладнено виготовлення її з силікатного скла.

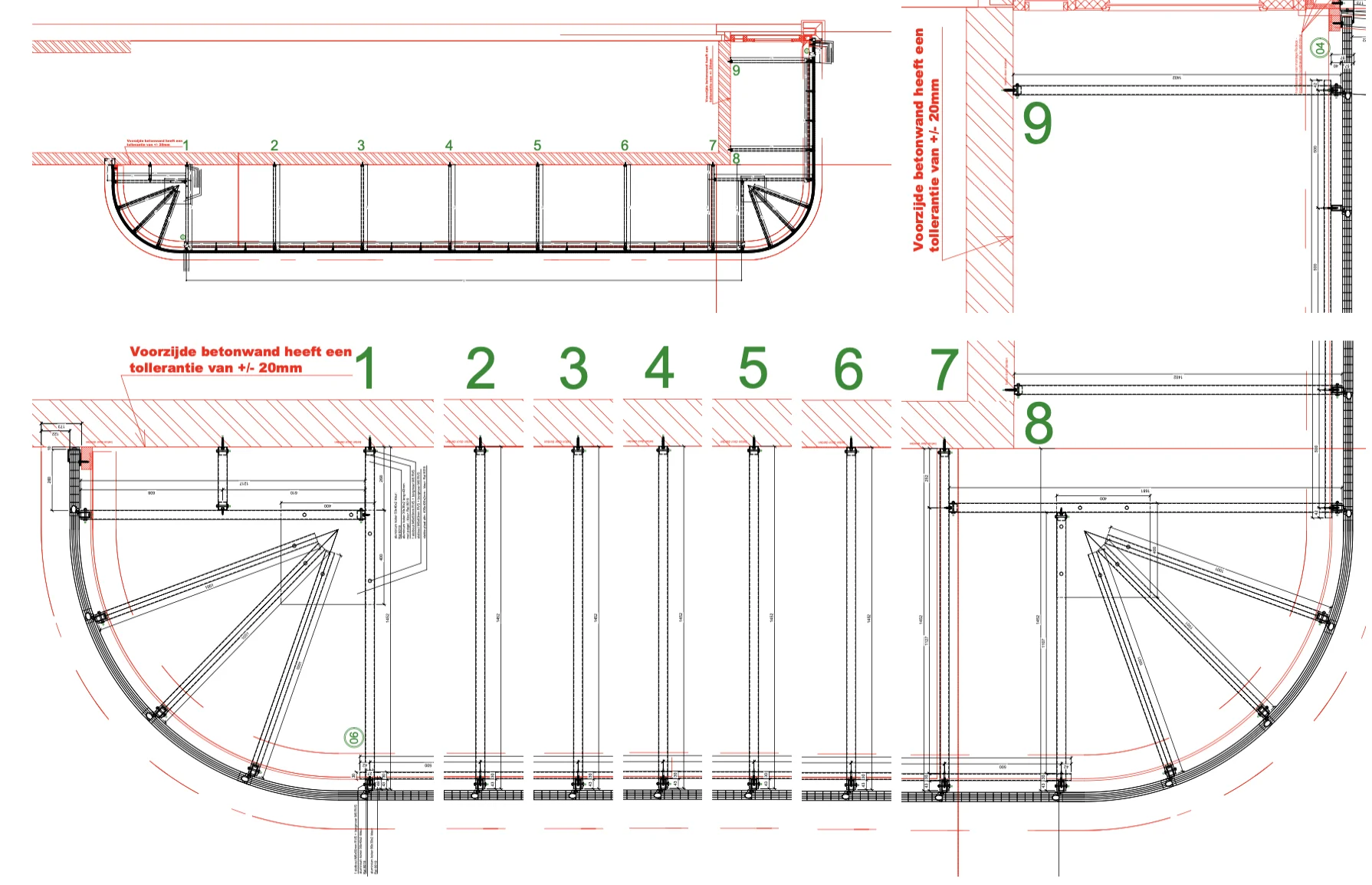

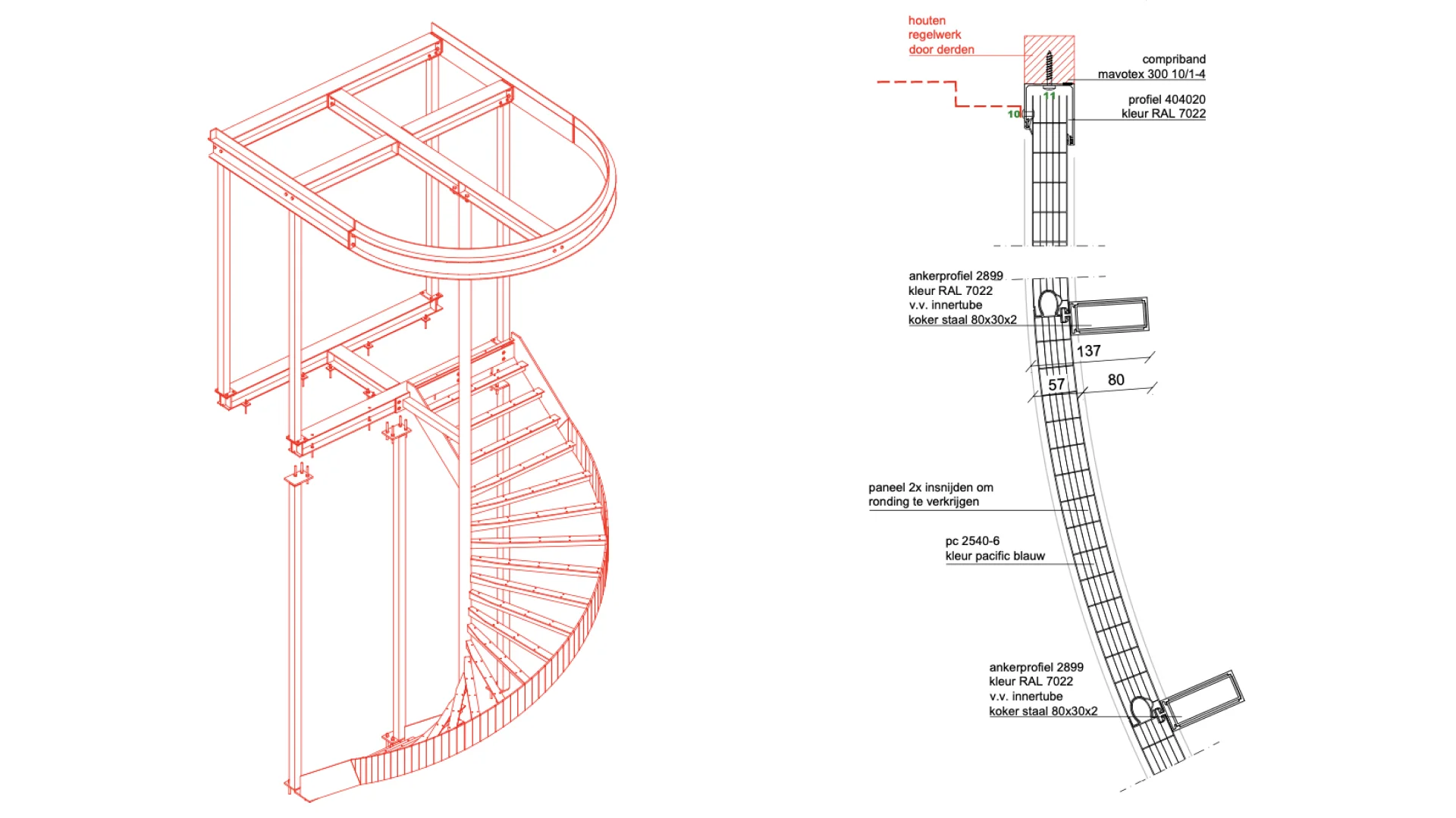

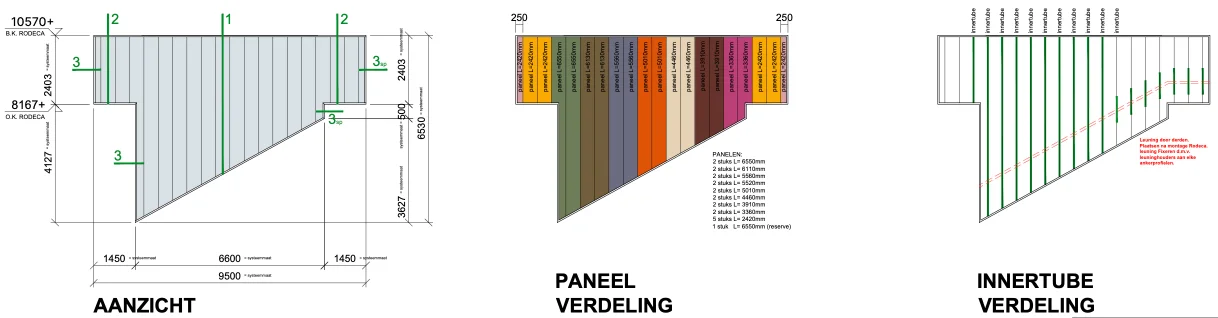

На малюнку показані розгортки світлопрозорих панелей для гвинтових сходів (з реального проекту):

ТЕПЛЕ РАДІУСНЕ КЛІННЯ

Якщо ж виникає потреба зробити не апроксимовану радіусну або криволінійну конструкцію теплою, тобто зробити криволінійний склопакет склеєний через дистанційну вставку з 2-х обо 3-х вигнутих під точним радіусом (кривою) листів скла та ще й з непрямою обрізкою торців - це стає справжнім викликом для виробничників.

Додамо до цього необхідність виготовлення точно вигнутих пластикових рам та/або каркасів і схильність скла тріскатися через напруження наприклад в результаті неспівпадіння радіусів вигину різних листів скла та/або рам і профілів або різного теплового розширення вздовж дуг внутрішнього та зовнішнього радіусів які завжди, чисто геометрично, різної довжини, і ми отримуємо задачу з якою якісно впораються лічені професіонали.

Зауважимо також, що вартість таких робіт буде в рази вищою за виготовлення звичайної прямолінійної світлопрозорої огороджувальної конструкції з силікатного скла, та й не факт, що взагалі знайдуться охочі його виготовити. На доданок, якщо в процесі експлуатації такий вигнутий склопакет трісне або розіб'ється, то його повторне виготовлення та заміна - велике питання.

СУЧАСНІ ТЕХНОЛОГІЇ СКЛІННЯ

Все змінилося з впровадженням в будівництво світлопрозорих конструкцій з використанням монолітного та сотового (стільникового) полікарбонату. Це мало на меті вирішити кілька ключових питань (як для фасадів так і сходів чи перегородок):

• дати достатню кількість денного світла в приміщення або на всю сходову клітину - скління полікарбонатом в рази технологічніше та дешевше за звичайне, тому доступне скління більших площ;
• зробити скління максимально безпечним - полікарбонатні панелі навіть великої площі практично неможливо розбити - як наслідок не утворюються уламки;
• влаштувати криволінійну світлопрозору конструкцію по спіралі - для силікатного скла (тим більше в склопакеті) це було би зробити вкрай не просто та дороговартісно;
• зробити легкою технічну реалізацію - вартість криволінійної конструкції практично не відрізняється від прямолінійної і можливо легко зробити монтаж та, за потреби, підгонку “по місцю” навіть простим підручним інструментом з мынымальним інструктажем звичайних монтажників;
• захистити фасад чи сходову клітину від атмосферних впливів - навіть великі площі скління полікарбонатними системами витримують град та надзвичвайні вітрові навантаження (до 200 м/с та навіть більше);
• скління в низькому бюджеті - велика площа навіть прямого скління, а тим паче криволінійних спіралевидних поверхонь в звичайному (а тим більше загартованому) силікатному склі було би направду панською забаганкою і серйозним технічним викликом.

ВИСНОВОК

Використання сучасних технологій для світлопрозорих огороджувальних конструкцій:

• синонім не тільки ширших можливостей для творчості, але і простої легкої реалізації проектів у стислі прогнозовані терміни,
• без дороговартісного спеціалізованого інструменту та підйомних механізмів,
• звичайними монтажниками з мінімальним додатковим інструктажем,
• з можливістю за потреби швидкої простої корекції реалізацій по місцю

 - більше свободи, більше світла, краща енергоефективність, легша реалізація і в рази менше витрат.
