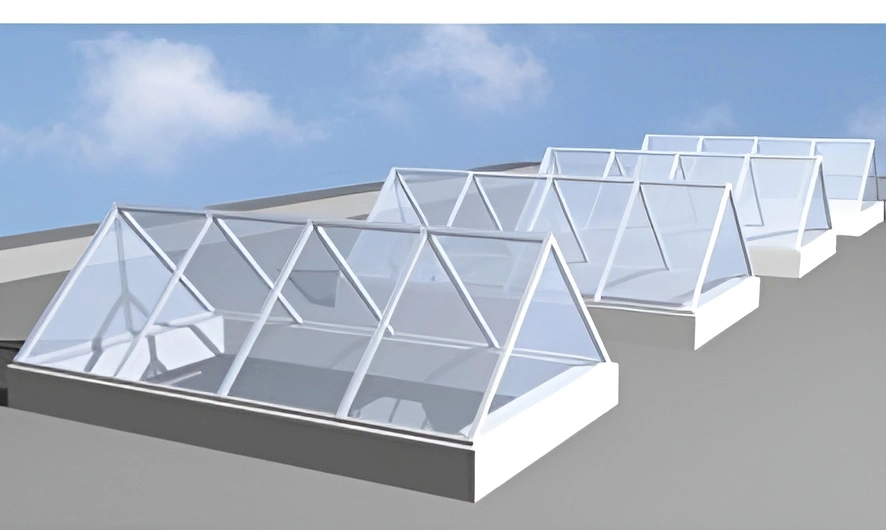

У процесі реконструкції будівель, а також якщо передбачаються створки ліхтарів для вентиляції приміщення, що відкриваються, доцільно застосовувати двосхилий схему. Переваги полікарбонатного скління в даній схемі аналогічні тим, що зазначені в описі аркової конструкції ліхтаря. Додатковим плюсом даної конструкції слід вважати застосування малопотужних електричних приводів, що керують стулками. Зменшення потужності відбувається за рахунок полегшення конструкції під час використання полікарбонату замість скла. Крім того, у разі відмови одного з електроприводів стулки ліхтаря, що відкриваються, виявляться цілими, тому що полікарбонат дуже міцний. Скло у подібній ситуації може луснути.
ПЕРЕВАГИ ПОЛІКАРБОНАТУ В ДАНІЙ КОНСТРУКЦІЇ:
1. висока стійкість до вітрових та снігових навантажень
2. легкість
3. гарне світлопропускання
4. хороші теплоізолюючі властивості
5. низька займистість
ТИПИ ЛИСТІВ ЩО ВИКОРИСТОВУЮТЬСЯ
Стільниковий лист будь-якої товщини 6-32 мм. Монолітні листи товщиною до 10 мм.
КОНСТРУКТИВНІ ОСОБЛИВОСТІ
Для кожного конкретного випадку необхідно виконати точний розрахунок кроку несучих конструкцій, як показано в розділі «Збір навантажень і визначення кроку несучих конструкцій».
РЕКОМЕНДАЦІЇ ЩОДО МОНТАЖУ

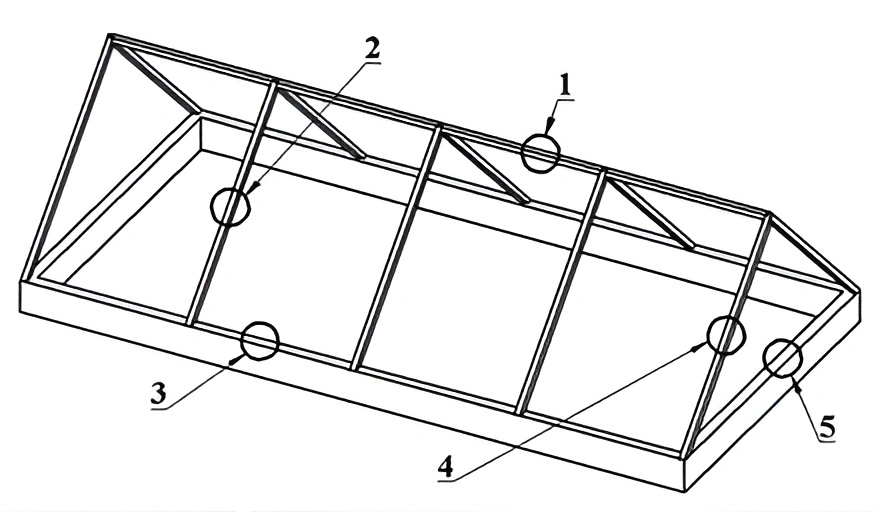

Щоб конструкція вийшла герметичною, слід закривати торці стільникових листів самоклейкою стрічкою і полікарбонатними профілями, як показано на кресленнях 1 і 3

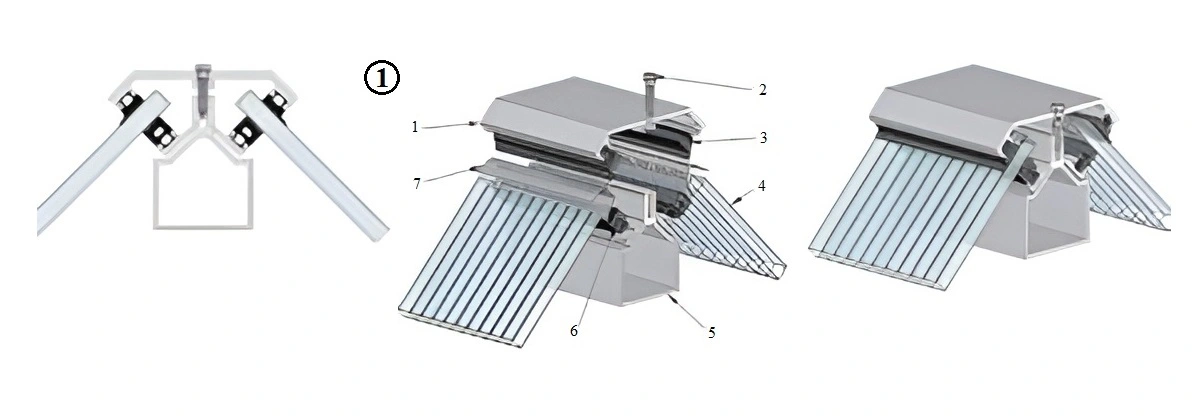

① Вузол з'єднання листів із полікарбонату в площинах, розташованих під кутом
1. Прижим
2. Гвинт
3. Ущільнювач
4. Сотовий полікарбонат Rodeca
5. Профіль
6. Ущільнювач
7. Перфорована стрічка

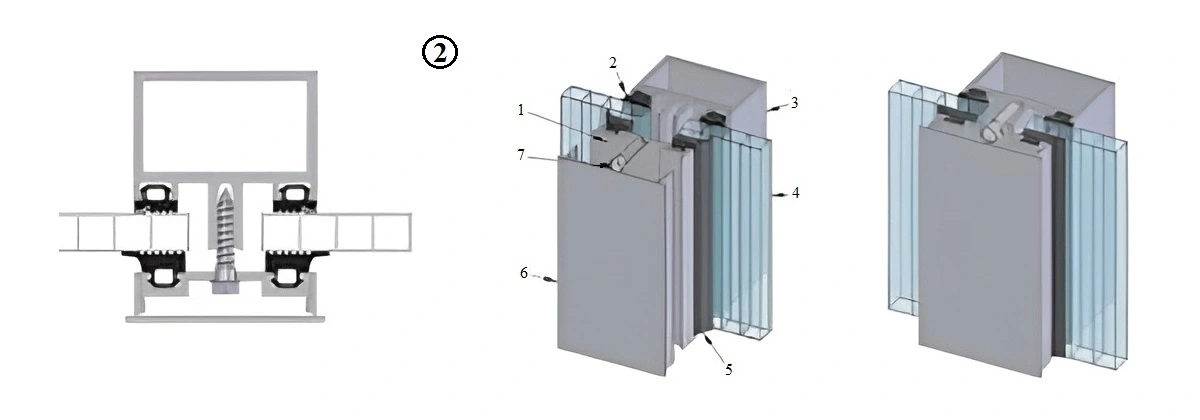

② Вузол з'єднання листів із полікарбонату, розташованих в одній площині
1. Прижим
2. Ущільнювач
3. Профіль
4. Сотовий полікарбонат Rodeca
5. Ущільнювач
6. Кришка
7. Гвинт

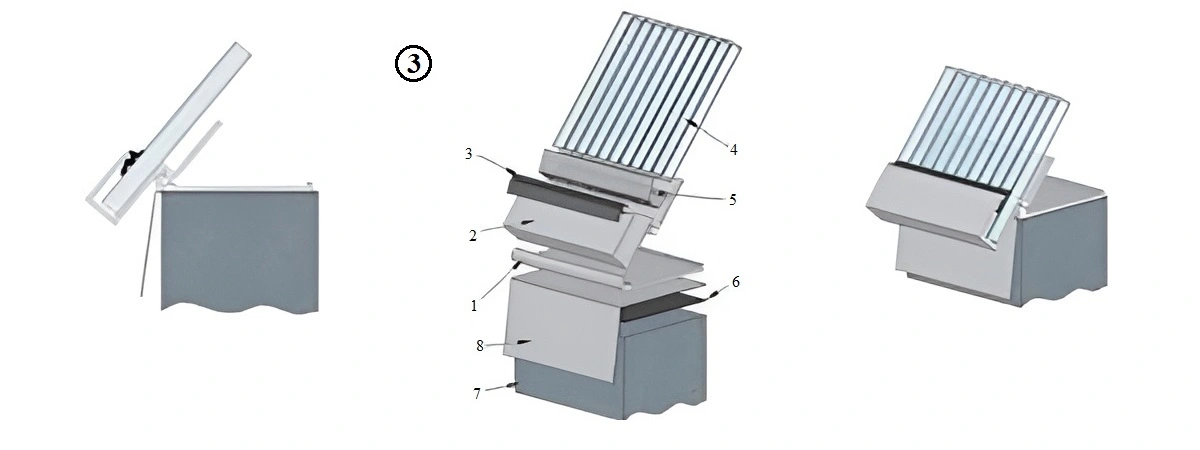

③ Вузол з'єднання листів із полікарбонату з профілем, закріпленим до цоколя
1. Профіль
2. Профіль
3. Ущільнювач
4. Сотовий полікарбонат Rodeca
5. Перфорована стрічка
6. Бутилова стрічка
7. Цоколь
8. Відлив сталевий лист 0,55 мм

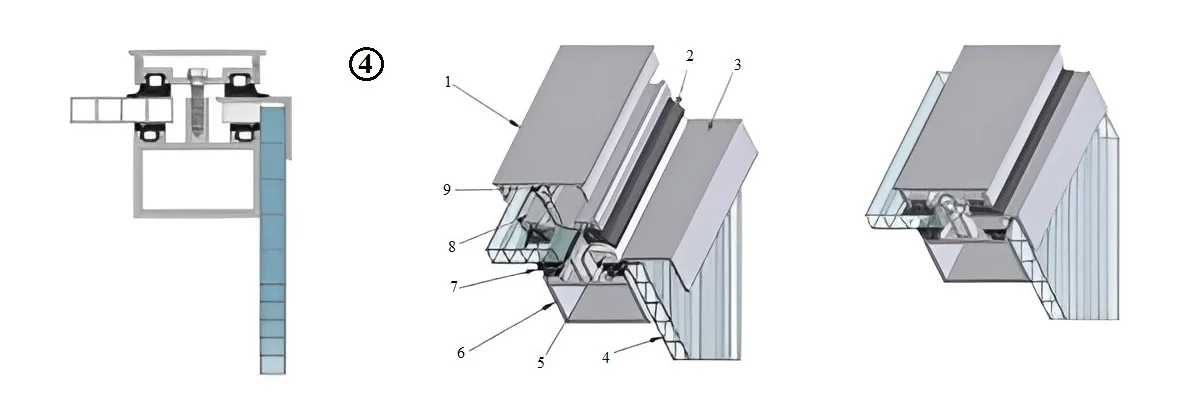

④ Вузол з'єднання листів із полікарбонату, розташованих під кутом 90° один до одного
1. Кришка
2. Ущільнювач
3. Кутник
4. Сотовий полікарбонат Rodeca
5. Прокладка
6. Профіль
7. Ущільнювач
8. Прижим
9. Гвинт

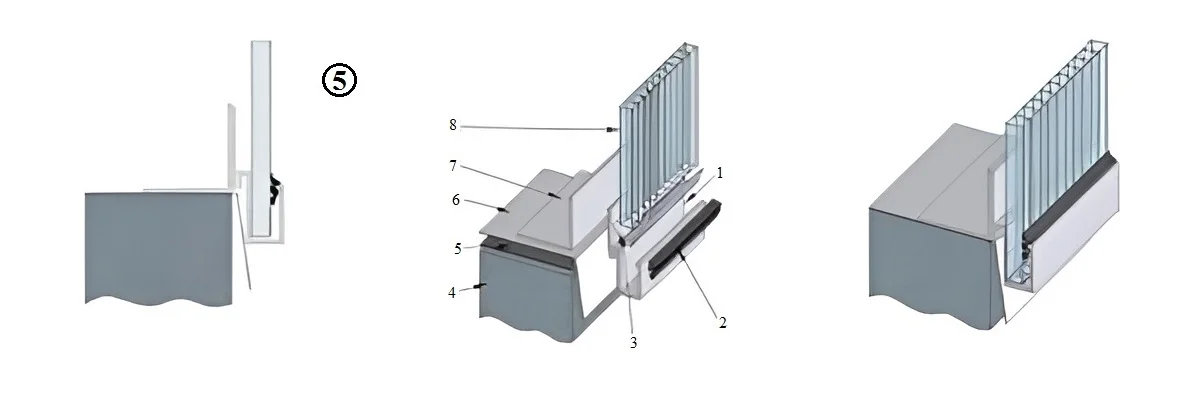

⑤ Вузол з'єднання листів із полікарбонату в цокольній частині конструкції
1. Профіль
2. Ущільнювач
3. Перфорована стрічка
4. Цоколь
5. Стрічка бутилова
6. Відлив сталевий лист 0,55 мм
7. Кутник
8. Сотовий полікарбонат Rodeca
УВАГА НОВИНА! На сучасному етапі застосування стільникового полікарбонату розроблено, зарекомендували себе і, як наслідок, широко застосовуються на практиці СИСТЕМИ БЕЗПЕЧНОГО СКЛІННЯ стільникового полікарбонату. Вони включають спеціальну будову самої панелі стільникового ПК і спеціальні кріплення – КЛЯМЕРИ для надійного кріплення листів до конструкції та забезпечують наступні переваги:
- за рахунок методу кріплення листів за допомогою кляммерів нівелюється температурне розширення полікарбонату;
- кріплення кляммером вкрай надійне та просте в порівнянні з класичним кріпленням гвинт-термошайба;
- листи стільникового полікарбонату НІДЕ не свердляться, як результат - всередину стільників ніколи не потрапляє вода, комахи, немає цвітіння в стільниках протягом усього терміну експлуатації;
- системи витримують у рази вище снігові/вітерові навантаження на відміну від листових пластиків;
- з легкістю створюються безшовні фасадні та стінові системи/рішення;
- легко здійснити монтаж панелей 13,5 м завдовжки та більше, у тому числі по точному радіусу (листові пластики НЕ рекомендується свердлити\встановлювати довжиною більше 6 м через значне термічне розширення);
- виключена можливість встановити панелі "вгору-ногами/навиворіт" - з 1УФ-захистом всередину - на практиці - це 90% помилок при монтажі.
