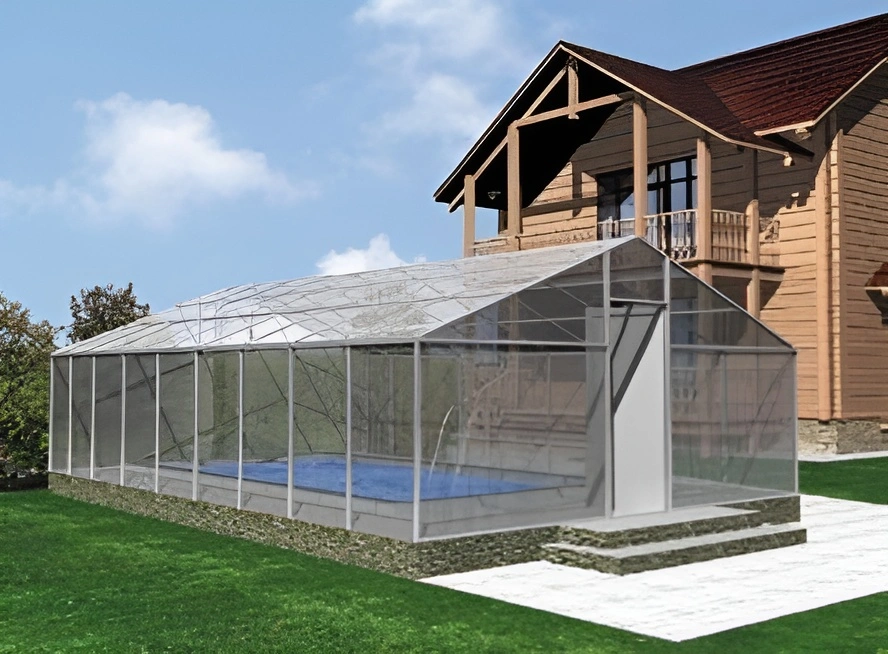

Двосхила (двоскатна) конструкція є більш традиційним варіантом укриття, вибір якого залежить не тільки від естетичних переваг замовника. Якщо площа басейну досить велика, то переваги арочної схеми укриття губляться, оскільки доведеться або збільшувати висоту конструкції, що веде до більшої витрати матеріалу, або створювати плоский майданчик над басейном, але тоді на ньому збиратимуться бруд, вода і сніг, її доведеться часто чистити. У такому разі застосування двосхилий укриття бажано. Опади безперешкодно скочуватимуться по ньому, хороше природне освітлення басейну залишатиметься незмінним, а теплоізолюючі та інші характеристики такого укриття аналогічні арочному.
ПЕРЕВАГИ ПОЛІКАРБОНАТУ В ДАНІЙ КОНСТРУКЦІЇ
- легкість конструкції та її монтажу
- хороші теплоізолюючі властивості
- гарне світлопропускання
- захист від ультрафіолету
- ударостійкість та безуламковісьть
- стійкість до високої вологості та атмосферних впливів
ТИПИ ЛИСТІВ ЩО ВИКОРИСТОВУЮТЬСЯ
Стільникові листи різної товщини використовуються в більшості випадків. Монолітні листи підходять там, де необхідна прозорість укриття.

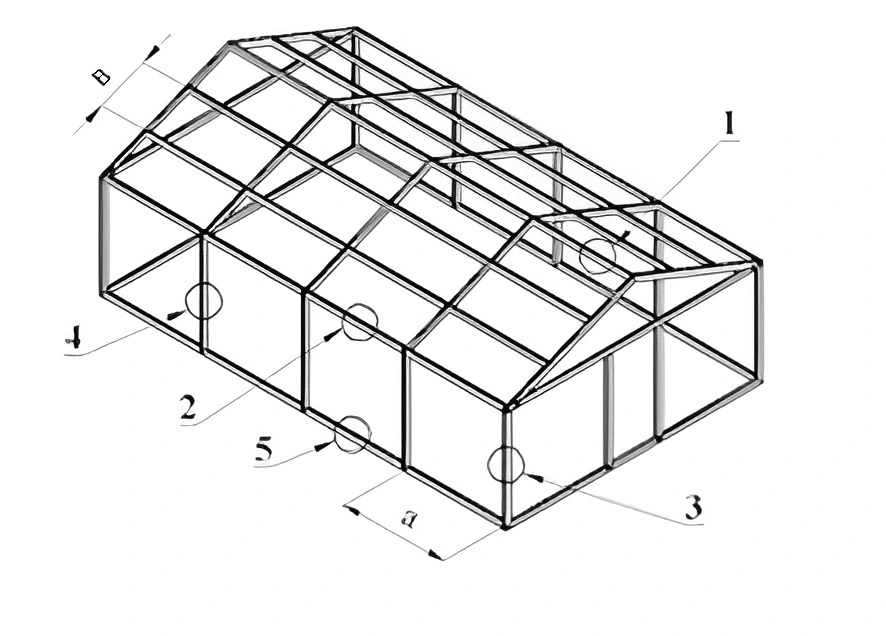

КОНСТРУКТИВНІ ОСОБЛИВОСТІ
У цьому прикладі використано стандартні профілі з алюмінієвого сплаву із захисним декоративним полімерно-порошковим (або анодованим) покриттям. Оскільки укриття не повинно пропускати вологу, у всіх складальних вузлах застосовуються гумові ущільнювачі (на основі EPDM), що забезпечують герметичність складання. Для кріплення застосовуються самонарізні гвинти.
Для розрахунку оптимальної товщини листів в залежності від кроку несучих конструкцій див. розділ «Збір навантажень та визначення кроку несучих конструкцій».
РЕКОМЕНДАЦІЇ ЩОДО МОНТАЖУ
Важливо пам'ятати, що напрям порожнистих каналів стільникових панелей повинен збігатися з напрямом схилу даху, а при встановленні як стіни укриття канали повинні розташовуватися вертикально.
Як і у всіх конструкціях з полікарбонату, створюваних для експлуатації надворі, слід залишати допуск на термічне розширення листів – див. розділ «Термічна розширення» розділу «Властивості полікарбонатних листів».

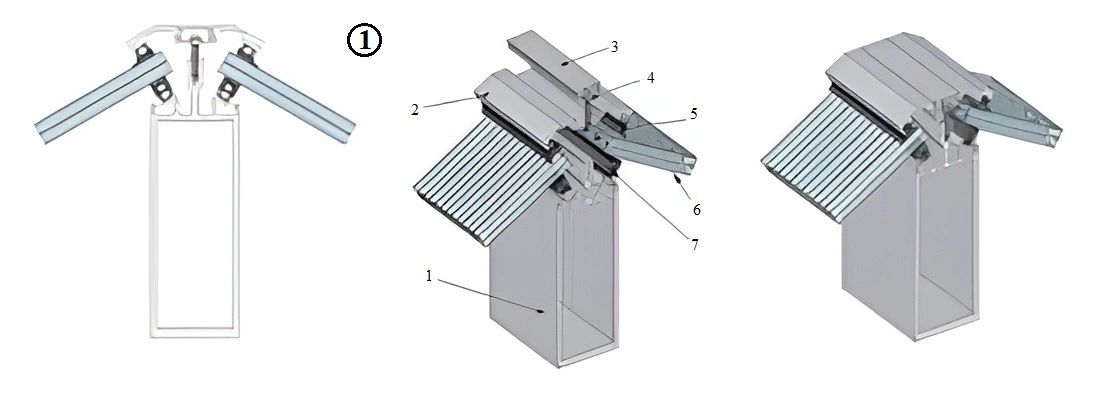

① Вузол з'єднання листа з полікарбонату у верхній частині конструкції двосхилого укриття басейну
- Профіль
- Прижим
- Кришка
- Гвинт
- Ущільнювач
- Сотовий полікарбонат Rodeca
- Ущільнювач

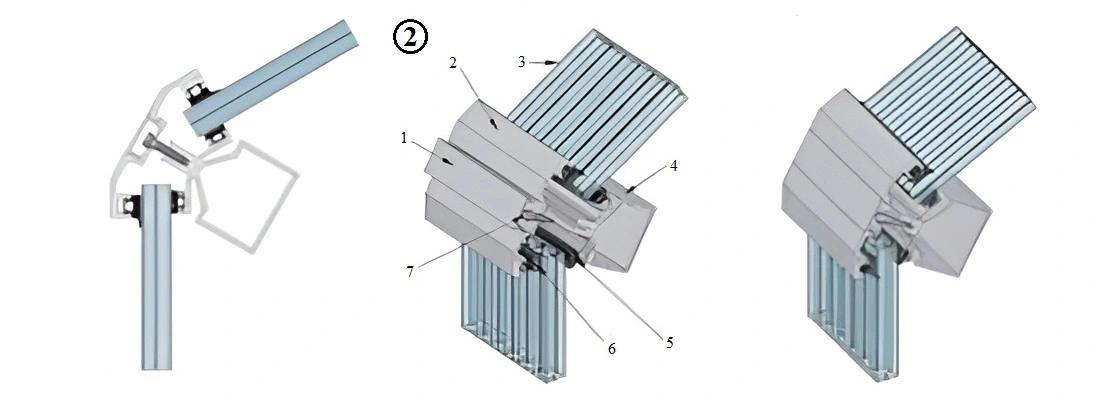

② Вузол з'єднання листа з полікарбонату в бічній частині конструкції двосхилого укриття басейну
- Крышка
- Прижим
- Сотовий полікарбонат Rodeca
- Профиль
- Уплотнитель
- Уплотнитель
- Винт

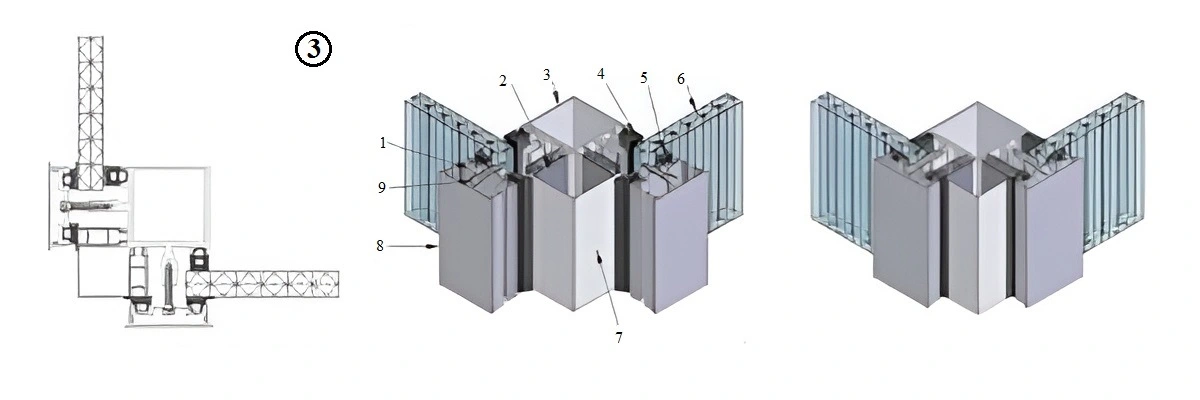

③ Вузол з'єднання листів з полікарбонату, розташованих під кутом 90°
- Вставка дистанційна
- Профіль
- Ущільнювач
- Ущільнювач
- Сотовий полікарбонат Rodeca
- Профіль
- Крышка
- Винт

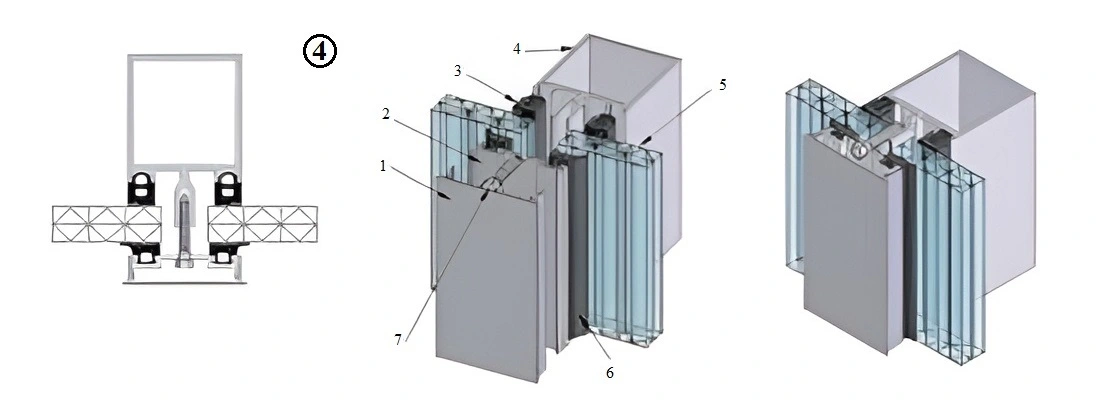

④ Вузол з'єднання листів із полікарбонату, розташованих в одній площині
- Кришка
- Прижим
- Ущільнювач
- Профіль
- Сотовий полікарбонат Rodeca
- Ущільнювач
- Винт

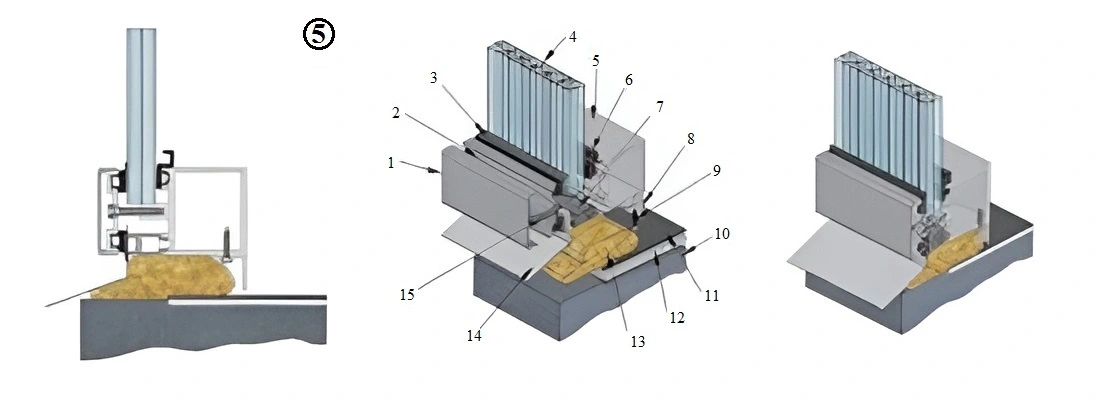

⑤ Вузол з'єднання листів у цокольній частині конструкції
- Кришка
- Прижим
- Ущільнювач
- Сотовий полікарбонат Rodeca
- Профіль алюмінієвий
- Ущільнювач
- Вставка дистанційна
- Кутник 20 х 20 х1,5
- Гвинт
- Цоколь
- Стрічка бутилова
- Закладная деталь
- Утеплювач
- Відлив
- Гвинт
УВАГА НОВИНА! На сучасному етапі застосування стільникового полікарбонату розроблено, зарекомендували себе і, як наслідок, широко застосовуються на практиці СИСТЕМИ БЕЗПЕЧНОГО СКЛІННЯ стільникового полікарбонату. Вони включають спеціальну будову самої панелі стільникового ПК і спеціальні кріплення – КЛЯМЕРИ для надійного кріплення листів до конструкції та забезпечують наступні переваги:
- за рахунок методу кріплення листів за допомогою кляммерів нівелюється температурне розширення полікарбонату;
- кріплення кляммером вкрай надійне та просте в порівнянні з класичним кріпленням гвинт-термошайба;
- листи стільникового полікарбонату НІДЕ не свердляться, як результат - всередину стільників ніколи не потрапляє вода, комахи, немає цвітіння в стільниках протягом усього терміну експлуатації;
- системи витримують у рази вище снігові/вітерові навантаження на відміну від листових пластиків;
- з легкістю створюються безшовні фасадні та стінові системи/рішення;
- легко здійснити монтаж панелей 13,5 м завдовжки та більше, у тому числі по точному радіусу (листові пластики НЕ рекомендується свердлити\встановлювати довжиною більше 6 м через значне термічне розширення);
- виключена можливість встановити панелі "вгору-ногами/навиворіт" - з 1УФ-захистом всередину - на практиці - це 90% помилок при монтажі.
