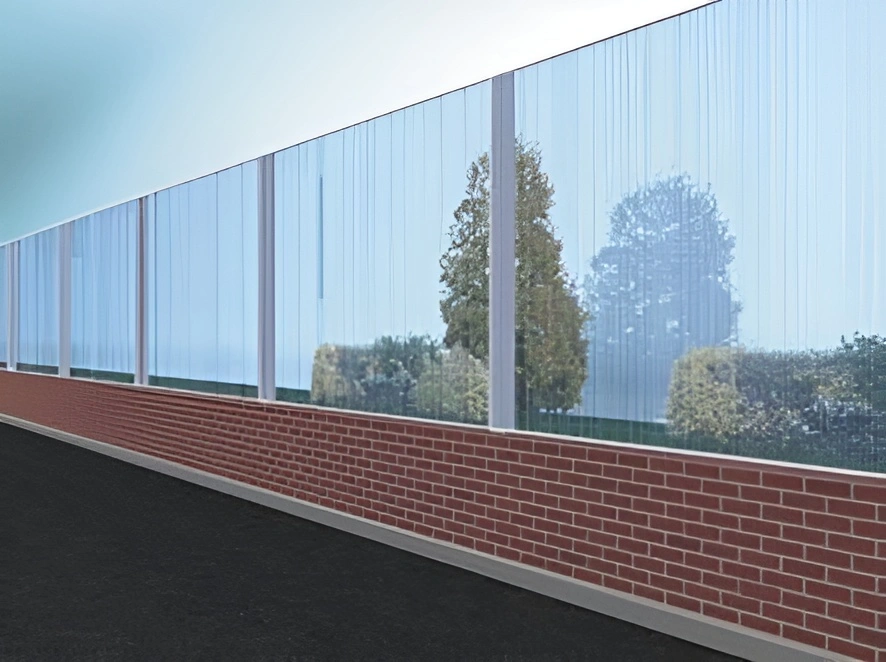

Даний тип конструкції використовують у першу чергу для захисту від сильного шуму промислових об'єктів, громадських будівель, і останнім часом все частіше для захисту житлових заміських будинків. Завдяки хорошим звукоізолюючим властивостям полікарбонатну огорожу раціонально використовувати у місцях, розташованих поряд з жвавою автострадою, аеродромом, ринком, школою, будівництвом. Крім того, шумова огорожа виконує основні функції звичайного паркану: захищає розташовані за ним будівлі та територію від проникнення вітру, в холодну пору року запобігати їх охолодженню, захищає від несанкціонованого проникнення. Полікарбонатна огорожа виглядає набагато сучасніше, ніж паркани з традиційних матеріалів, при тому, що її дуже складно пошкодити.
ПЕРЕВАГИ ПОЛІКАРБОНАТУ В ДАНІЙ КОНСТРУКЦІЇ
- гарне шумопоглинання
- гарний опір сильному вітру
- ударостійкість, безезпека, безуламковість
- легкість конструкцій та їх монтажу
- можлива повна прозорість, кольори, розсіювання
- низька займистість
ТИПИ ЛИСТІВ ЩО ВИКОРИСТОВУЮТЬСЯ
Стільниковий полікарбонат знижує рівень шуму на 15-36 дБ. Монолітний – на 27–31 дБ
КОНСТРУКТИВНІ ОСОБЛИВОСТІ
Вертикальні поверхні скління піддаються значним вітровим навантаженням, тому для кожного конкретного випадку необхідно виконати точний розрахунок кроку конструкцій, що несуть, як показано в розділі «Збір навантажень і визначення кроку несучих конструкцій».

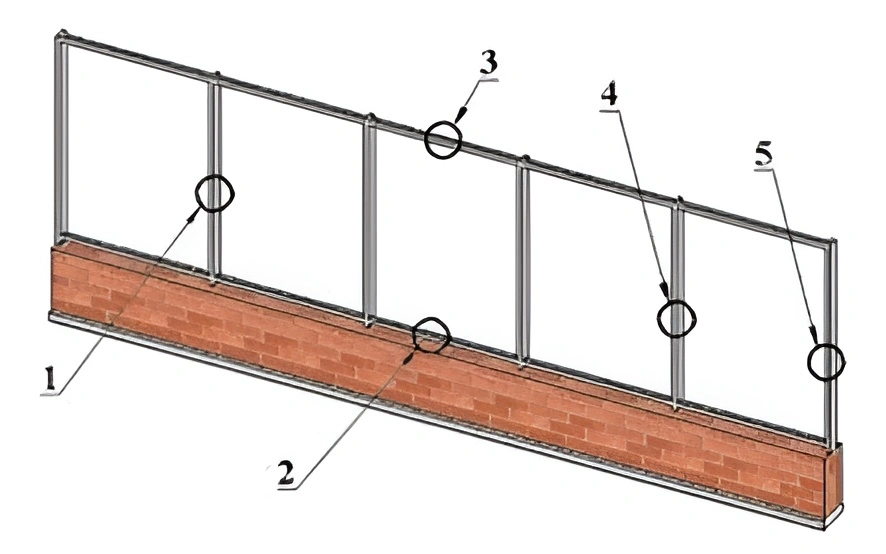

У цьому прикладі використано алюмінієвий каркас, але конструкцію можна розрахувати для сталевого або дерев'яного каркасу. У поєднанні з полікарбонатними профілями та термошайбами вони забезпечать надійність та герметичність.
УВАГА! Листи полікарбонату иають бути з 2-стороннім УФ-захистом!
РЕКОМЕНДАЦІЇ ЩОДО МОНТАЖУ
На більшій частині території України спостерігаються суттєві перепади температури, близько 60°С, як сезонні так і добові, тому при зборі конструкції, щоб уникнути деформації листів, не потрібно встановлювати листи стик в стик, інакше можлива їхня деформація. Необхідно враховувати коефіцієнт термічного лінійного розширення полікарбонату. Цей показник у свою чергу залежить від площі листів, що використовуються. Приклад розрахунку допуску наведено у розділі "Термічне розширення" глави "Властивості полікарбонатних листів".
Зверніть увагу, як забезпечується герметичність стільникового полікарбонату, на прикладі перерізу 3. Щоб у жолоби не потрапляли комахи та волога, край листа треба заклеїти неперфорованою алюмінієвою клейкою стрічкою і закрити полікарбонатним профілем.

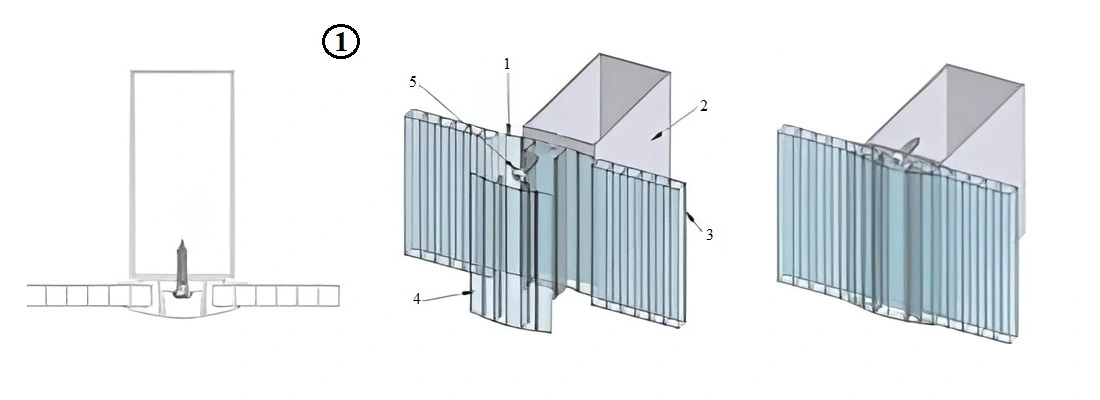

① Вузол з'єднання листів з полікарбонату, розташованих в одній площині
- База стиковочного профіля
- Труба каркаса
- Сотовий полікарбонат Rodeca
- Кришка стиковочного профіля
- Гвинт

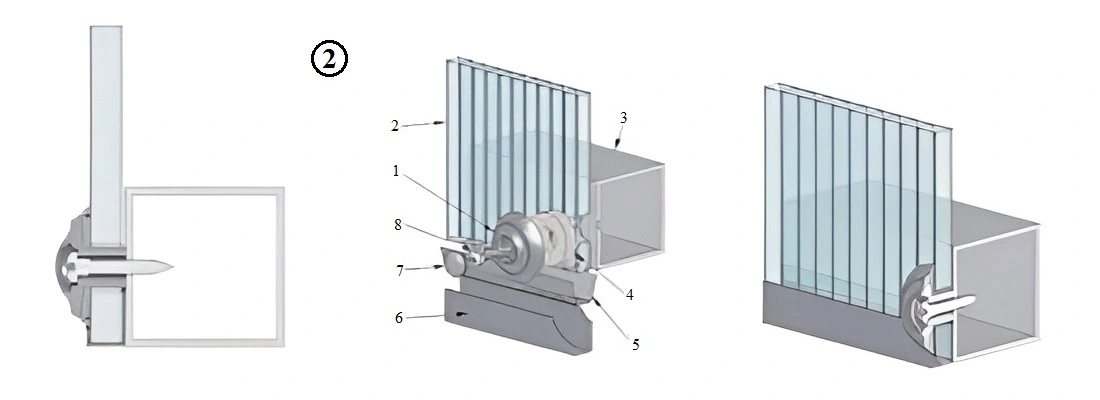

② Вузол з'єднання листів із полікарбонату з трубою каркаса, розташованих у нижній частині конструкції
- Пластикова шайба
- Сотовий полікарбонат Rodeca
- Труба каркаса
- Шайба ущільнення
- Перфорована стрічка
- Профіль торцевий
- Кришка термошайби
- Гвинт

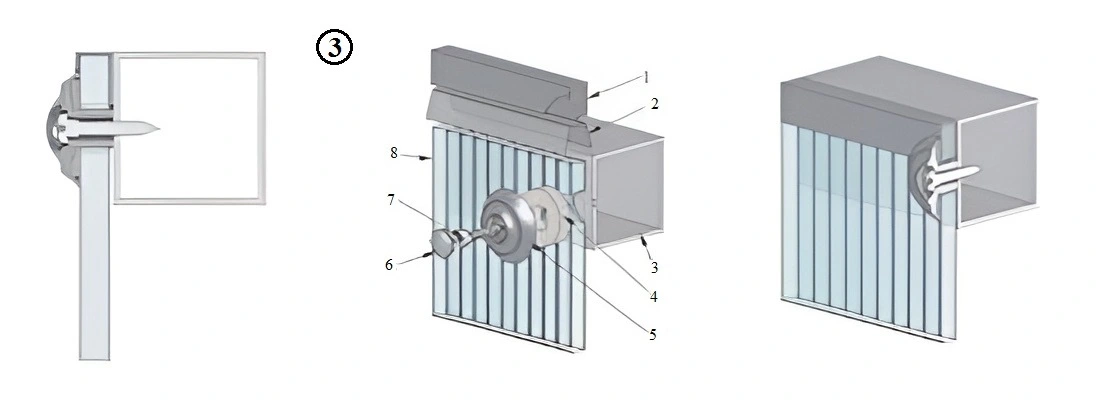

③ Вузол з'єднання листів із полікарбонату з трубою каркаса, розташованих у верхній частині конструкції
- Профіль торцевий
- Стрічка
- Труба каркаса
- Шайба ущільнення
- Пластикова шайба
- Кришка термошайби
- Гвинт
- Сотовий полікарбонат Rodeca

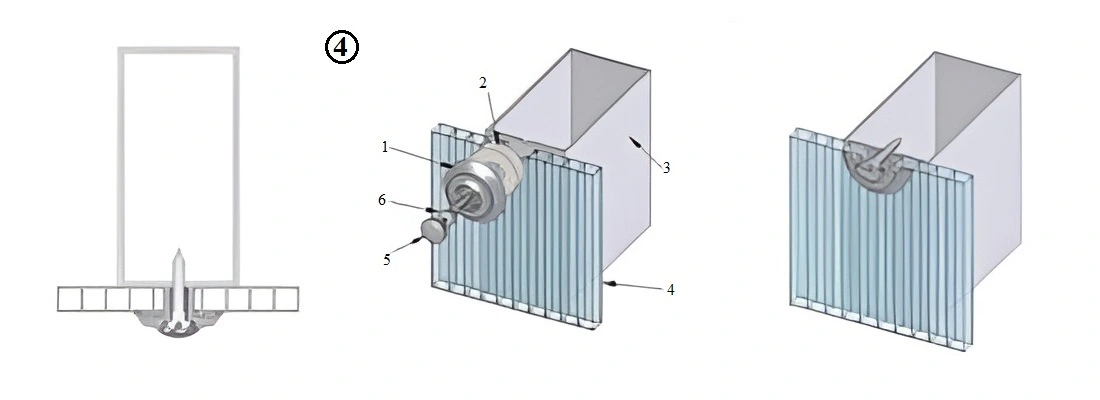

④ Вузол з'єднання листів із полікарбонату з трубою каркасу
- Пластикова шайба
- Шайба ущільнення
- Труба каркаса
- Сотовий полікарбонат Rodeca
- Кришка термошайби
- Гвинт

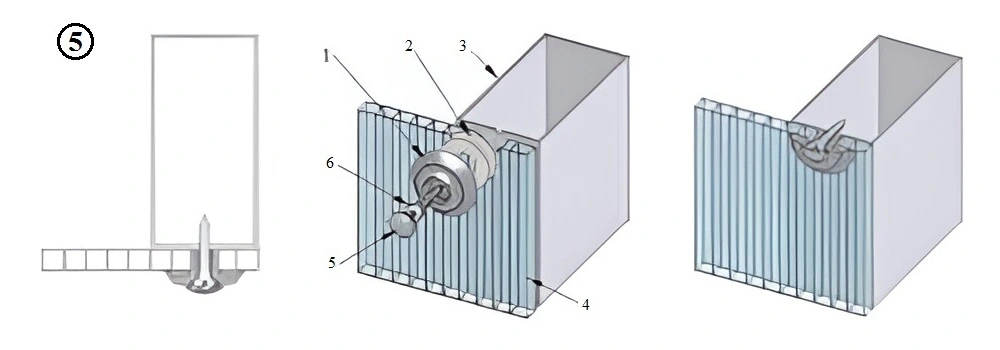

⑤ Вузол з'єднання листів із полікарбонату з трубою каркаса, розташованих з торця конструкції
- Пластикова шайба
- Шайба ущільнення
- Труба каркаса
- Сотовий полікарбонат Rodeca
- Кришка термошайби
- Гвинт
УВАГА НОВИНА! На сучасному етапі застосування стільникового полікарбонату розроблено, зарекомендували себе і, як наслідок, широко застосовуються на практиці СИСТЕМИ БЕЗПЕЧНОГО СКЛІННЯ стільникового полікарбонату. Вони включають спеціальну будову самої панелі стільникового ПК і спеціальні кріплення – КЛЯММЕРИ для надійного кріплення листів до конструкції та забезпечують наступні переваги:
- за рахунок методу кріплення листів за допомогою кляммерів нівелюється температурне розширення полікарбонату;
- кріплення кляммером вкрай надійне та просте в порівнянні з класичним кріпленням гвинт-термошайба;
- листи стільникового полікарбонату НІДЕ не свердляться, як результат - всередину стільників ніколи не потрапляє вода, комахи, немає цвітіння в стільниках протягом усього терміну експлуатації;
- системи витримують у рази вище снігові/вітерові навантаження на відміну від листових пластиків;
- з легкістю створюються безшовні фасадні та стінові системи/рішення;
- легко здійснити монтаж панелей 13,5 м завдовжки та більше, у тому числі по точному радіусу (листові пластики НЕ рекомендується свердлити\встановлювати довжиною більше 6 м через значне термічне розширення);
- виключена можливість встановити панелі "вгору-ногами/навиворіт" - з 1УФ-захистом всередину - на практиці - це 90% помилок при монтажі.
ТИПОВИЙ ВУЗОЛ ФАСАДНОЇ СИСТЕМИ ТА ПРИКЛАД ЇЇ РЕАЛІЗАЦІЇ
ТИПОВИЙ ВУЗОЛ ПОКРІВЕЛЬНОЇ СИСТЕМИ ТА ПРИКЛАД ЇЇ РЕАЛІЗАЦІЇ
