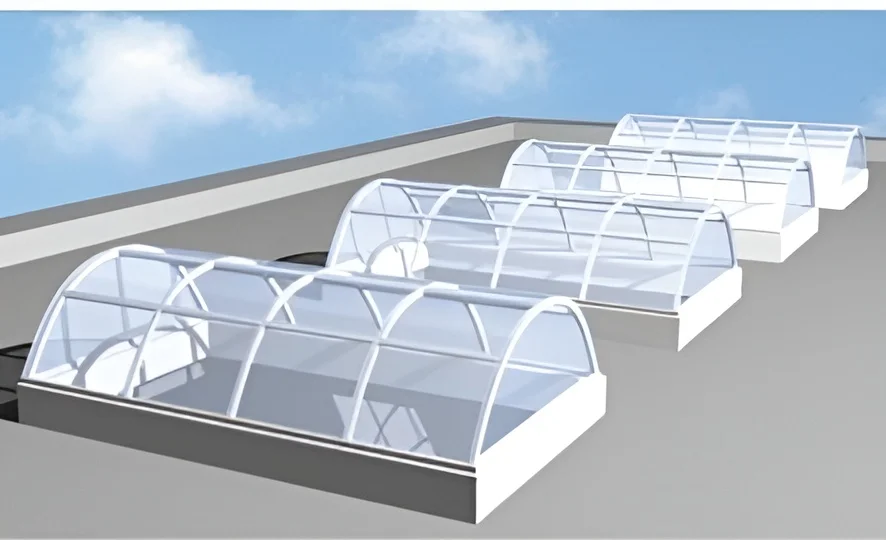

Створення верхнього освітлення, коли сонячне світло потрапляє до будівлі через прорізи в даху, користується заслуженою популярністю у сучасному будівництві. Зенітні ліхтарі, світлові куполи – так називаються вікна в даху – дозволяють створювати освітлення абсолютно нової якості та принести природне світло у цехи, ангари, павільйони, господарські споруди, а також і у найбільш затемнені місця: горища, комори, майстерні, кімнати без вікон. Їх можна встановлювати у громадських будівлях та житлових будинках, використовуючи, головним чином, горизонтальні дахи. З появою полікарбонату стало можливо склити зенітні ліхтарі арочними конструкціями. Перевага цього матеріалу в тому, що листи з нього можна вигинати у холодному стані. Крім того, полікарбонат добре розсіює світло, приміщення освітлюється рівномірніше, ніж крізь скло або акрил. Монтувати арковий ліхтар нескладно, тому що вдається уникнути гребеневого (конькового) вузла, що застосовується у скатній схемі і зменшити кількість металоконструкцій.
ПЕРЕВАГИ ПОЛІКАРБОНАТУ В ДАНІЙ КОНСТРУКЦІЇ:
- гнучкість у холодному стані
- висока стійкість до вітрових та снігових навантажень
- гарне світлопропускання
- хороші теплоізолюючі властивості
- легкість
- низька займистість
- вибухостійкість, безуламковість та безпека в експлуатації
ТИПИ ЛИСТІВ ЩО ВИКОРИСТОВУЮТЬСЯ
Стільникові листи різної товщини використовуються, якщо не потрібна висока прозорість зенітного ліхтаря або потрібно забезпечити краще розсіювання світла.
Монолітні листи забезпечують високе світлопропускання конструкції та ударостійкість. Їхнє застосування особливо виправдане у випадку, якщо існує ризик вандалізму або випадкових ушкоджень.

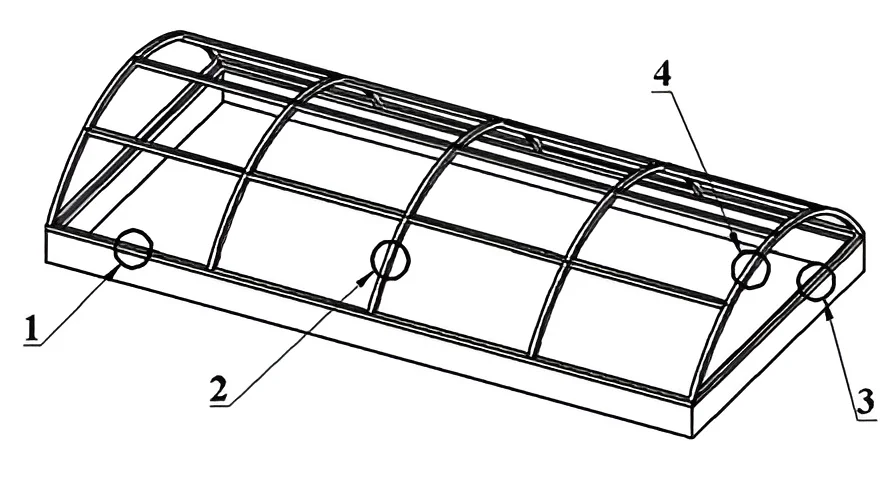

КОНСТРУКТИВНІ ОСОБЛИВОСТІ
Це самонесуча конструкція, яка не потребує опор. Якщо ліхтар проектується стаціонарним, тобто не призначеним для відкривання та вентиляції приміщення, то можна навіть не застосовувати алюмінієві профілі – конструкція вийде легкою та міцною, її герметичність забезпечать гумові ущільнювачі.
Не слід використовувати стільникові панелі великої товщини, тому що вони затримують танення снігу, ліхтар виявиться закритим і його доведеться чистити.
РЕКОМЕНДАЦІЇ ЩОДО МОНТАЖУ
Загальні рекомендації в розділі «Інструкції з монтажу листів з полікарбонату».

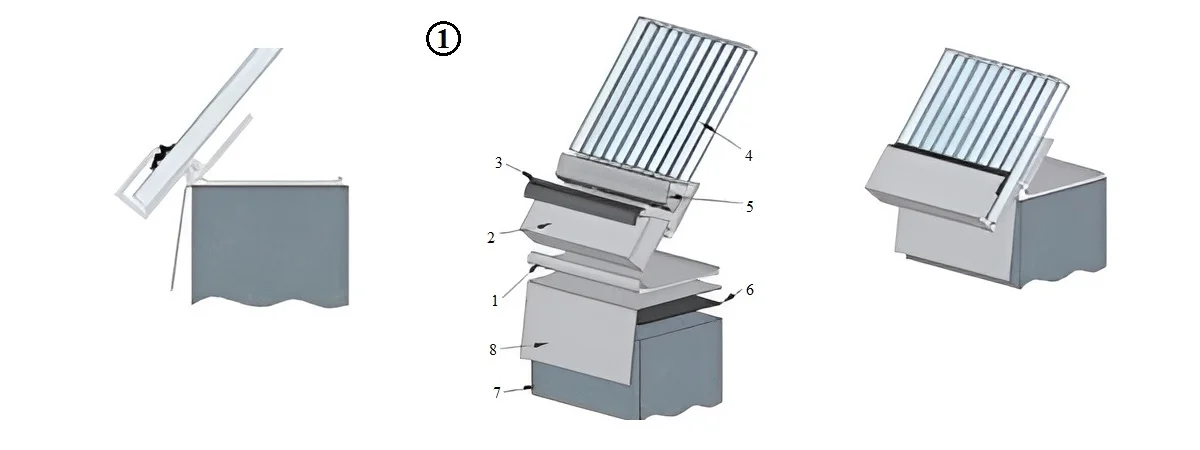

① Вузол з'єднання листів із полікарбонату з профілем, закріпленим до цоколя
1. Профіль
2. Профіль
3. Ущільнювач
4. Сотовий полікарбонат Rodeca
5. Перфорована стрічка
6. Стрічка бутилова
7. Цоколь
8. Відлив стальний лист 0,55 мм

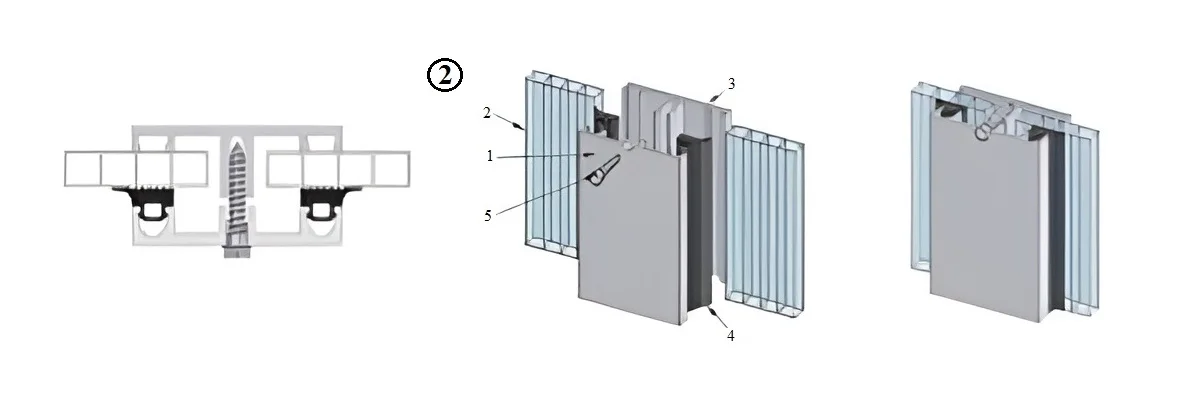

② Вузол з'єднання листів із полікарбонату, розташованих в одній площині
1. Кришка
2. Сотовий полікарбонат Rodeca
3. Профіль
4. Ущільнювач
5. Гвинт

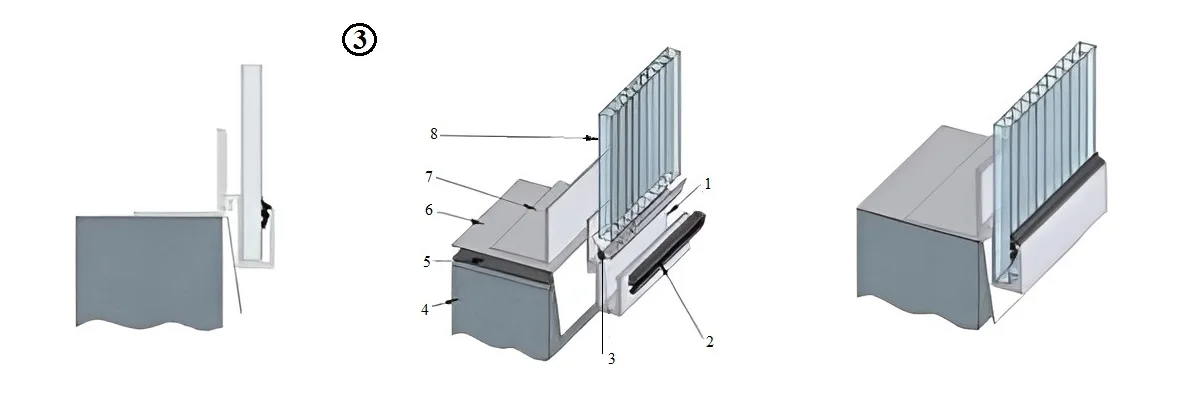

③ Вузол з'єднання листів з полікарбонату до цоколя в торцевій частині конструкції
1. Профіль
2. Ущільнювач
3. Перфорована стрічка
4. Цоколь
5. Стрічка бутилова
6. Відлив стальний лист 0,55 мм
7. Кутник
8. Сотовий полікарбонат Rodeca

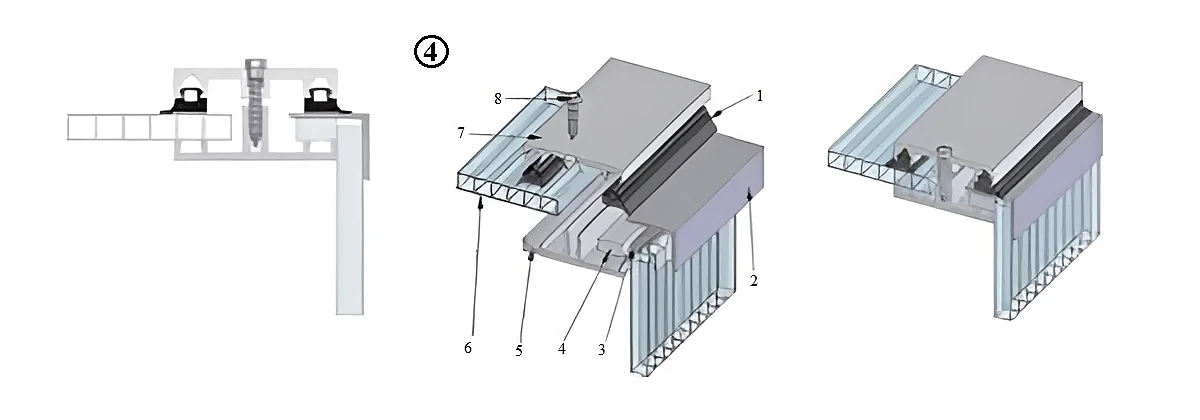

④ Вузол з'єднання листів із полікарбонату, розташованих під кутом 90° один до одного
1. Ущільнювач
2. Кутник
3. Перфорована стрічка
4. Прокладка
5. Сотовий полікарбонат Rodeca
6. Кришка
7. Гвинт
УВАГА НОВИНА! На сучасному етапі застосування стільникового полікарбонату розроблено, зарекомендували себе і, як наслідок, широко застосовуються на практиці СИСТЕМИ БЕЗПЕЧНОГО СКЛІННЯ стільникового полікарбонату. Вони включають спеціальну будову самої панелі стільникового ПК і спеціальні кріплення – КЛЯМЕРИ для надійного кріплення листів до конструкції та забезпечують наступні переваги:
- за рахунок методу кріплення листів за допомогою кляммерів нівелюється температурне розширення полікарбонату;
- кріплення кляммером вкрай надійне та просте в порівнянні з класичним кріпленням гвинт-термошайба;
- листи стільникового полікарбонату НІДЕ не свердляться, як результат - всередину стільників ніколи не потрапляє вода, комахи, немає цвітіння в стільниках протягом усього терміну експлуатації;
- системи витримують у рази вище снігові/вітерові навантаження на відміну від листових пластиків;
- з легкістю створюються безшовні фасадні та стінові системи/рішення;
- легко здійснити монтаж панелей 13,5 м завдовжки та більше, у тому числі по точному радіусу (листові пластики НЕ рекомендується свердлити\встановлювати довжиною більше 6 м через значне термічне розширення);
- виключена можливість встановити панелі "вгору-ногами/навиворіт" - з 1УФ-захистом всередину - на практиці - це 90% помилок при монтажі.
ТИПОВИЙ ВУЗОЛ ФАСАДНОЇ СИСТЕМИ ТА ПРИКЛАД ЇЇ РЕАЛІЗАЦІЇ
ТИПОВИЙ ВУЗОЛ ПОКРІВЕЛЬНОЇ СИСТЕМИ ТА ПРИКЛАД ЇЇ РЕАЛІЗАЦІЇ
