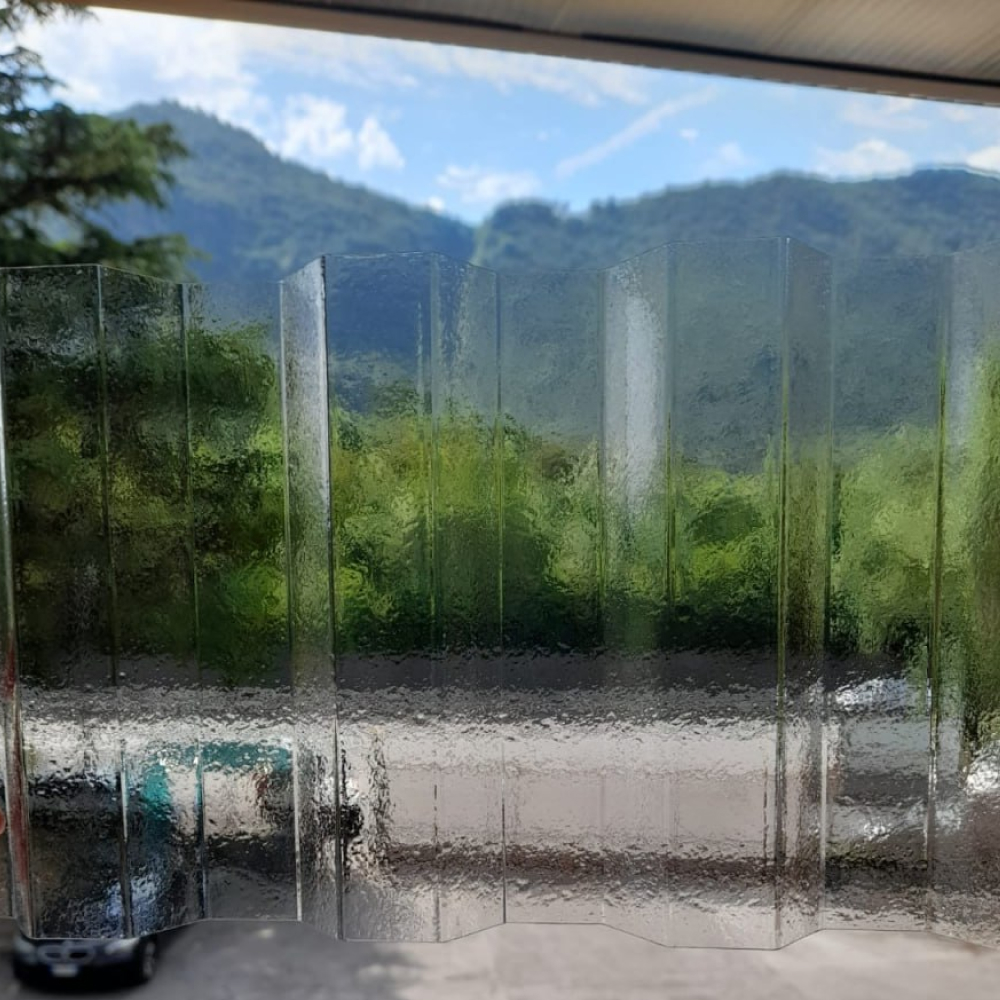

Профільований полікарбонат RODECA (Німеччина) Greca 76/18 прозорий 1мм кол.лід градостійкий 1040х6000мм professional

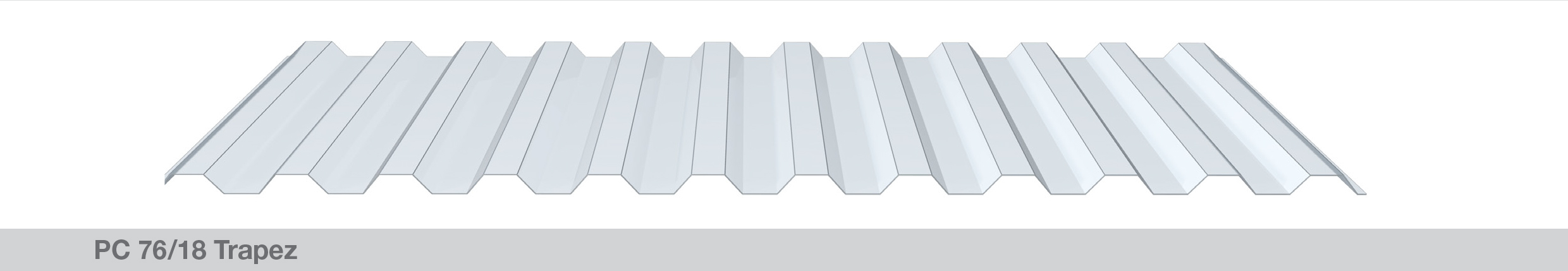

ГЕОМЕТРІЯ ПРОФІЛЯ

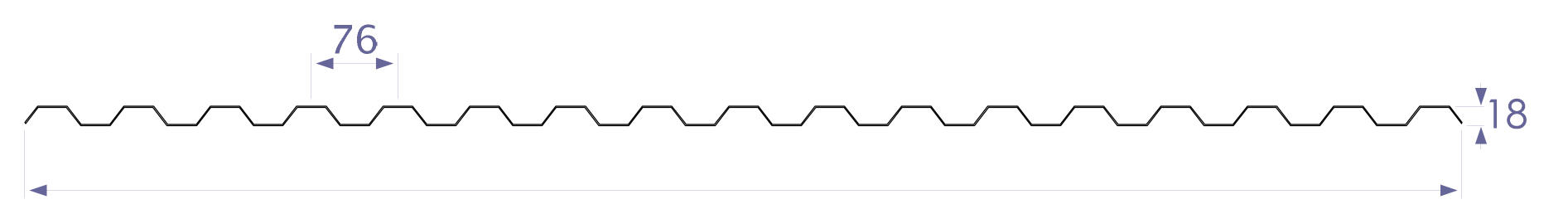

РОЗМІРИ ПРОФІЛЮ

НАВАНТАЖЕННЯ

• Ці рекомендації не замінюють вимог місцевих будівельних норм.
• Дані відстані розраховані відповідно до Л/20, і мінімаотним ухилом 10%.
• Максимальна рекомендована відстань ґрунтується на практичному тестуванні.
• Згадане навантаження відноситься до загального навантаження вітру та снігу.
• Для вертикальної конструкції відстань між поперечними опорами може бути збільшена на 10%.
• У першому та останньому прольоті конструкції та в однопрогонових конструкціях відстань може поперечними опорами має бути зменшено на 25%.

ДОВЖИНА ПАНЕЛІ

• максимально рекомендована довжина листа - 7.0 метрів.

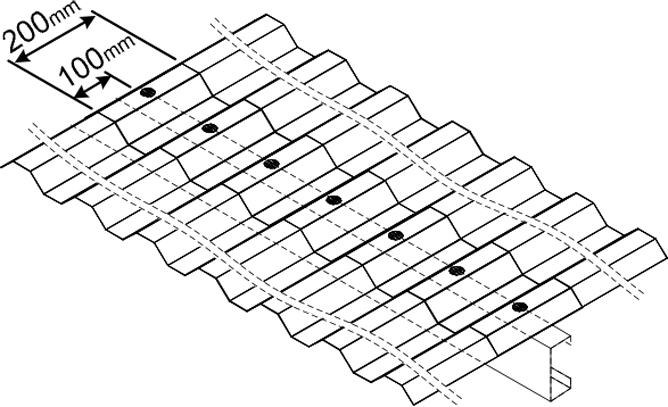

• рекомендована довжина нахльосту 200 мм.
• нахльост кожного листа - 100 мм від лінії фіксації на опорі.
• остання лінія фіксації опори повинна бути не більше 100мм та не меньше 50мм від краю листа.



ВИГНУТА ПОКРІВЛЯ

• Мінімальний радіус кривизни 4.0 метра.

РОЗТАШУВАННЯ

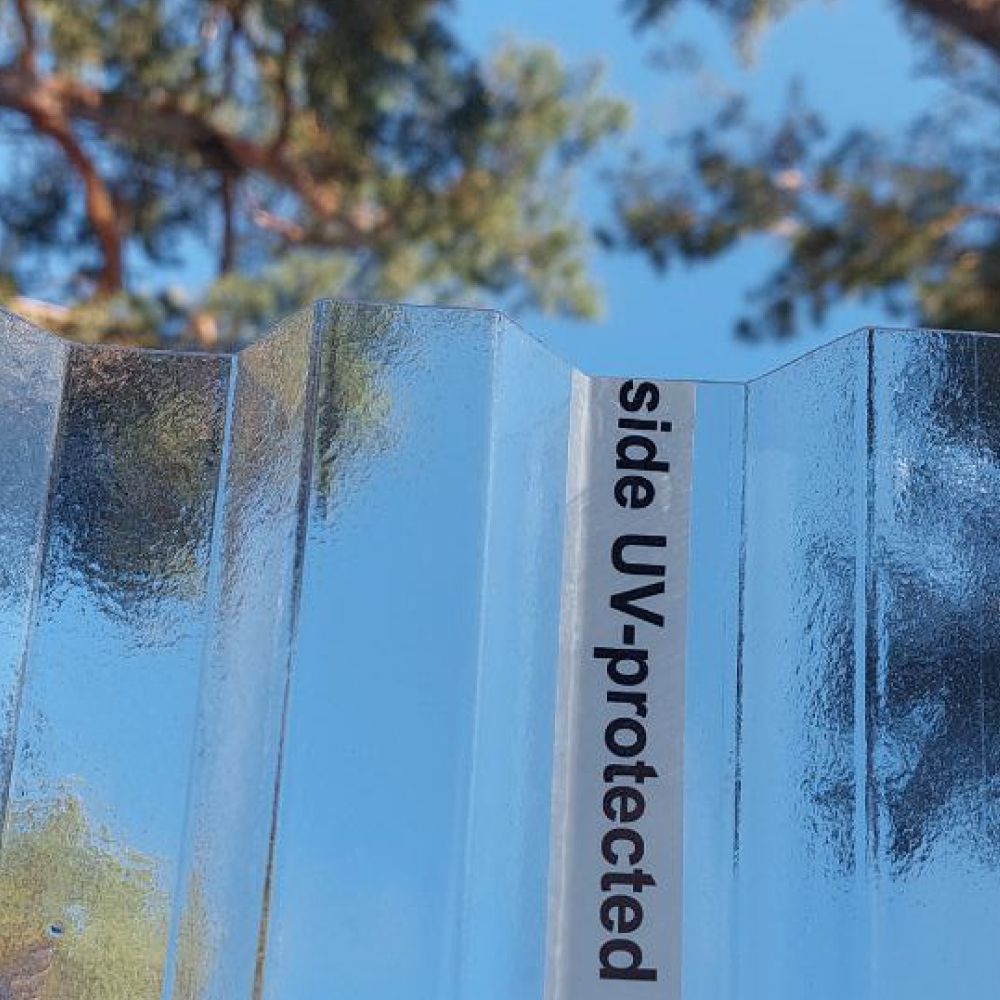

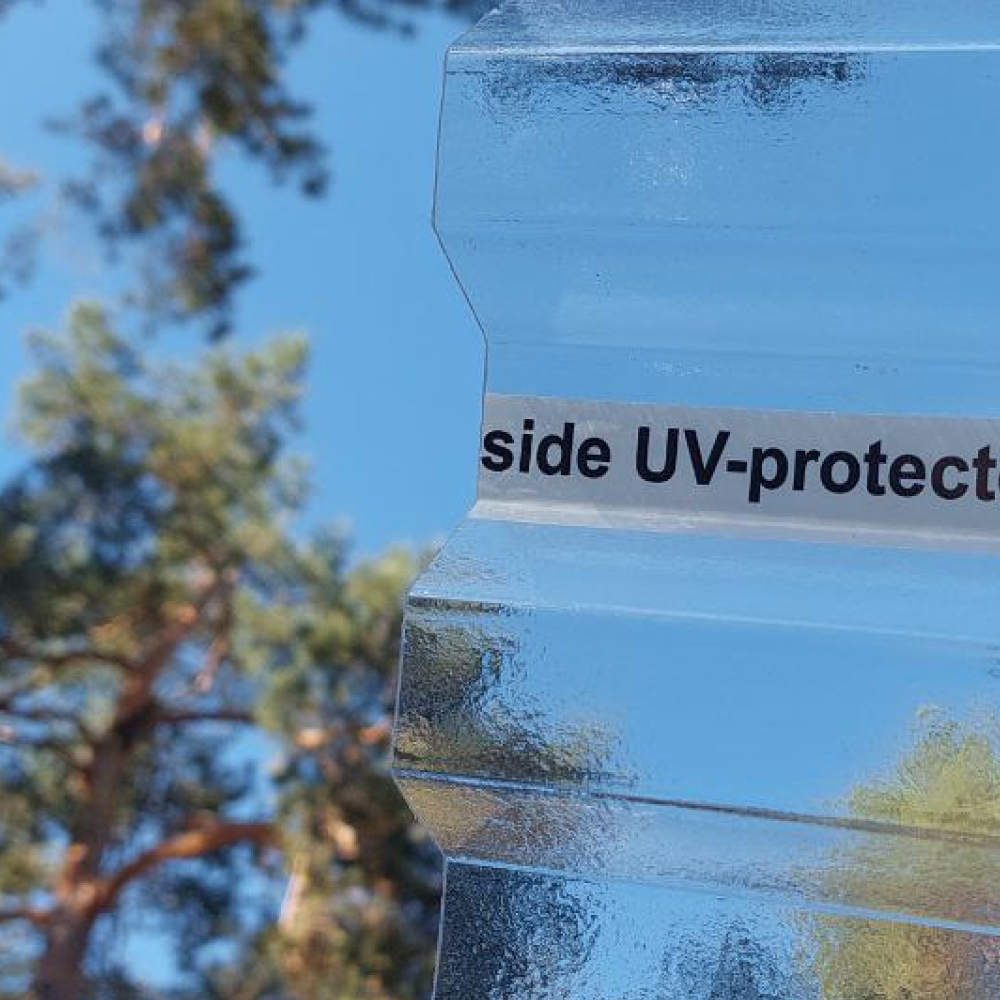

• Переконайтеся, що сторона аркуша з УФ захистом (клейка смуга з логотипом) знаходиться ceepxy.
• Загальний напрям укладання листів має бути протилежним до основного напрямку вітру/снігу/дощу.
• Листи BauGlas повинні бути розташовані та встановлені без зусиль. Листи не можна витягувати або застосовувати іншу силу при неточно підібраних розмірах панелей.

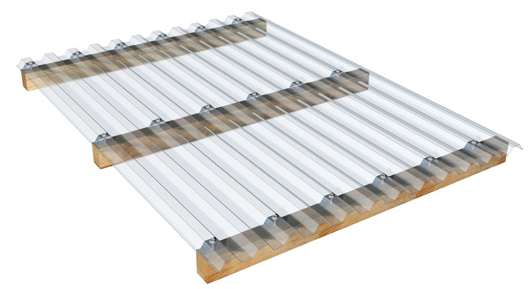

КРІПЛЕННЯ

• Використовуйте герметизуючу стрічку вздовж хвилі аркуша BauGlas у місці нахилу наступної панелі.
• Використовуйте герметизуючу стрічку по верхньому та нижньому нахилу по лінії фіксації.
• Попередньо просвердліть 10-міліметрові отвори у верхній частині хвилі листа, куди будуть поміщені гвинти.
• Почніть закріплювати гвинти з першого бокового нахльосту (ліва сторона) через попередньо просвердлені отвори (3).
• Почніть гвинти з нижньої балки, кожну другу хвилю листа (1).
• Закріпіть гвинти по проміжній балці в кожну третю хвилю листа (2).
• Закріплення останнього (верхнього) листа покрівлі починати з лівого боку, кожну Другу хвилю листа (1).
• Не перетискати!
• У бокових нахлестах фіксуйте аркуші через кожні 300 мм (4).

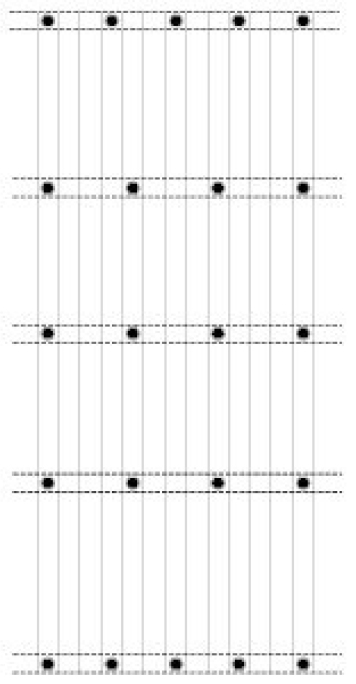

РОЗТАШУВАННЯ КРІПЛЕНЬ

ХАРАКТЕРИСТИКА ГВИНТІВ ТА ШАЙБ

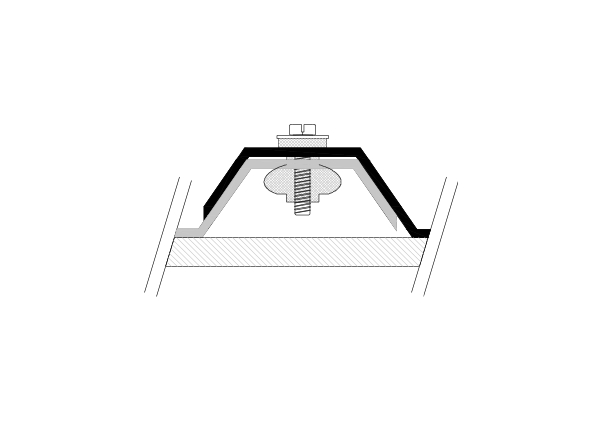

• Кріплення у верхньому гребені хвилі: болт-саморіз 5,5мм х 40мм + Karbosnab's шайба 19мм

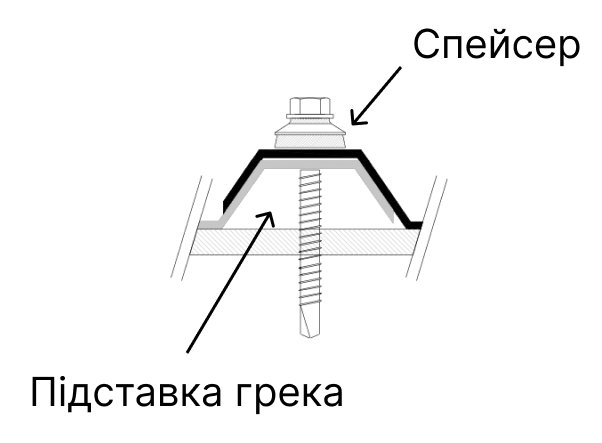

• Кріплення в нижньому гребені хвилі: болт-саморіз 5,5 мм х 25 мм + Karbosnab's шайба 19 мм з прокладкою з EPDM (штучний каучук).

ВАЖЛИВІ ЗАУВАЖЕННЯ

• Використовуйте лише схвалені Karbosnab аксесуари, включаючи ущільнювачі з EPDM, силікон, герметизуючу стрічку, пристрої для затискання тощо.
• Конструкція, на яку встановлюється прозорий повинна бути пофарбована білою акриловою фарбою або закрита від сонця алюмінієвою стрічкою, щоб запобігти перегріву.

ПОРАДИ ЩОДО РІЗАННЯ

• Використовуйте зубчасту або круглу пилку з добре заточеними зубами.
• Використовуйте високу швидкість обертання диска та помірну швидкість подання.
• Дотримуйтесь аркушів у районі різання.
• Відчистіть аркуші від стружки після закінчення різання.

ДОДАТКОВІ ПОРАДИ

• Використовуйте відповідний електричний шуруповерт 90.
• Гвинт повинен бути встановлений перпендикулярно до листа Karbosnab.
• Після встановлення листа Karbosnab необхідно зняти клейку стрічку з листя поверхні.
• Важливо: Не перетягувати болт-саморіз!

БЕЗПЕКА

• Не наступайте безпосередньо на аркуш.
• Для ходьби листом використовувати дошки.
• Працювати відповідно до місцевих правил безпеки.

ТРАНСПОРТУВАННЯ ТА ЗБЕРІГАННЯ

• Листи в стосі зберігати в затіненому місці, захищеному від прямого сонячного світла та дощу.
• Не накривати листи темними матеріалами (що поглинають тепло).
• Уникайте контакту аркушів із хімікатами або хімічно активним середовищем.
• Необхідно захистити аркуші від будь-якого фізичного пошкодження.
